Descrizione

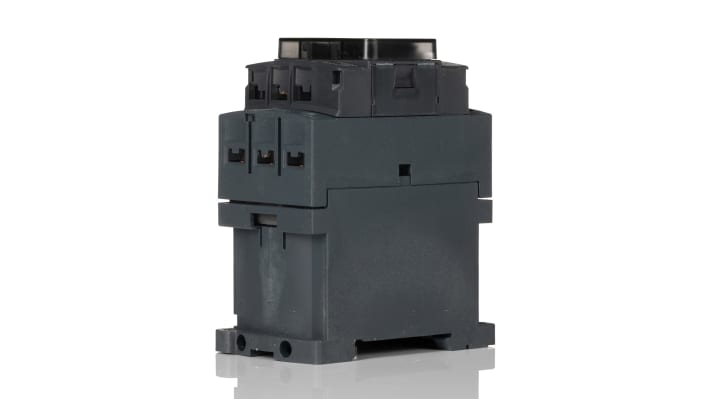

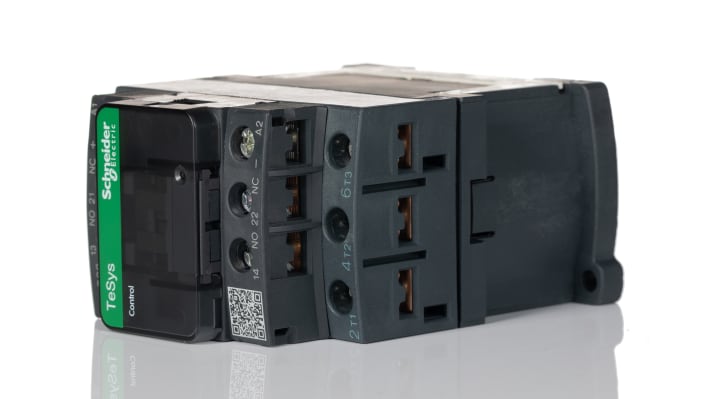

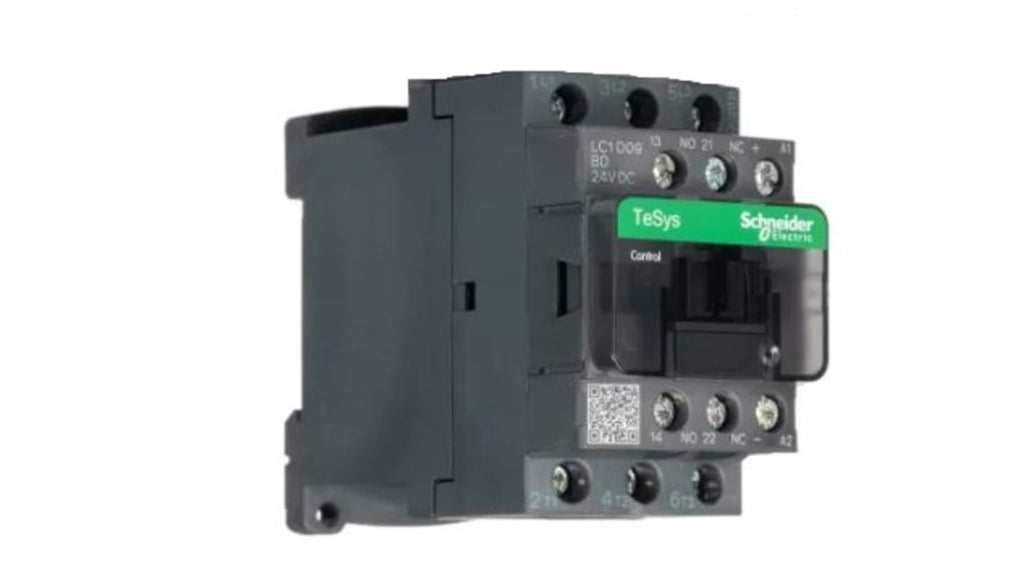

Il contattore Schneider Electric, serie LC1D, è un dispositivo progettato per il controllo e la protezione di circuiti elettrici in applicazioni industriali. Questo modello, codice LC1D09BD, presenta una configurazione a 3 poli con 3 contatti normalmente aperti (N/A) e una corrente nominale di 25 A. È in grado di gestire una potenza nominale di 4 kW e una tensione nominale del contatto di 690 V c.a. La bobina opera a 24 V c.c.
Il contattore è dotato di 2 contatti ausiliari e morsetti a vite, garantendo un'installazione sicura e versatile. Le dimensioni del dispositivo sono 77 mm di lunghezza, 45 mm di larghezza e 93 mm di profondità, con un peso di 0,48 kg. La durata meccanica è fino a 30 milioni di cicli, e il range di temperatura operativa varia da -40 °C a +60 °C, rendendolo adatto a condizioni ambientali estreme. Il grado di protezione è IP20, e il contattore è conforme a vari standard internazionali, inclusi CSA e UL.
Specifiche tecniche
| Tensione bobina | 24 V c.c. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 25 A |
| Range | TeSys D |
| Potenza nominale | 4 kW |
| Serie | LC1D |
| Configurazione stato normale | 3 N/A |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Lunghezza | 77mm |
| Larghezza | 45mm |
| Profondità | 93mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
- Tensione bobina: 24 V c.c.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 25 A
- Range: TeSys D
- Potenza nominale: 4 kW
- Serie: LC1D
- Configurazione stato normale: 3 N/A
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Lunghezza: 77mm
- Larghezza: 45mm
- Profondità: 93mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
