Descrizione

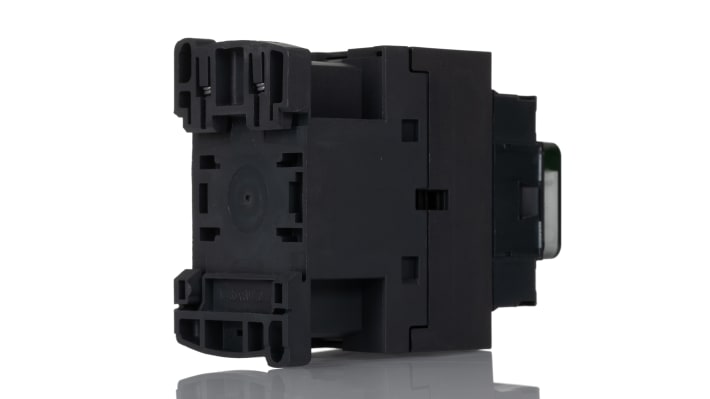

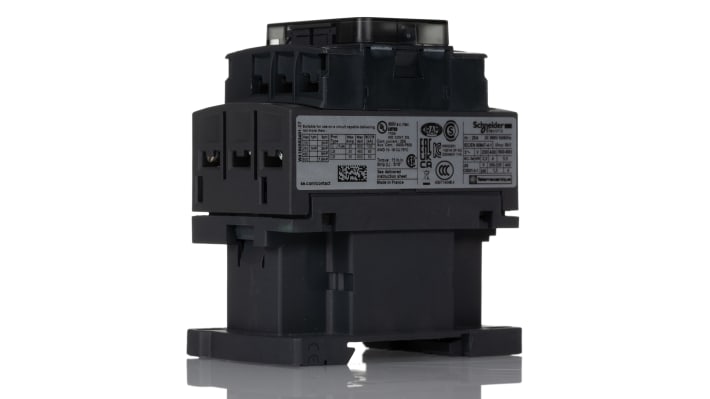

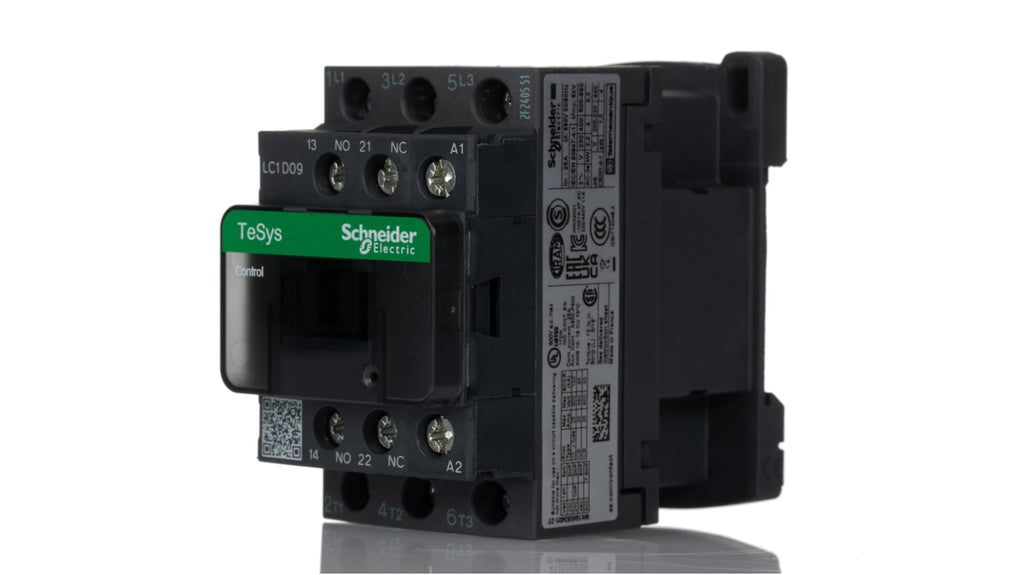

Contattore Schneider Electric della serie TeSys D, modello LC1D09B7, progettato per il controllo di circuiti elettrici. Dotato di una bobina a tensione nominale di 24 V c.a., questo contattore presenta tre poli e una configurazione di 3 contatti normalmente aperti (NA). La tensione nominale del contatto è di 690 V c.a. e la corrente nominale è di 9 A, con una potenza nominale di 4 kW.
Il dispositivo offre un tempo di apertura compreso tra 4 e 19 ms e un tempo di chiusura tra 12 e 22 ms, garantendo una commutazione rapida. La robusta durata meccanica è di 15 milioni di cicli. È progettato per il montaggio su piastra o su guida, con dimensioni compatte di 77 mm di altezza, 45 mm di larghezza e 84 mm di profondità.
Il grado di protezione IP20 assicura che il contattore sia a prova di tocco e protetto da oggetti di dimensioni superiori a 12 mm. È operativo in un ampio range di temperature, da -40 °C a +60 °C, rendendolo adatto per ambienti industriali difficili.
Specifiche tecniche
| Tensione bobina | 24 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 9 A |
| Serie | LC1D |
| Potenza nominale | 4 kW |
| Range | TeSys D |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Lunghezza | 77mm |
| Profondità | 84mm |
| Minima temperatura operativa | -40°C |
| Massima temperatura operativa | +60°C |
- Tensione bobina: 24 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 9 A
- Serie: LC1D
- Potenza nominale: 4 kW
- Range: TeSys D
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Larghezza: 45mm
- Lunghezza: 77mm
- Profondità: 84mm
- Minima temperatura operativa: -40°C
- Massima temperatura operativa: +60°C
