Descrizione

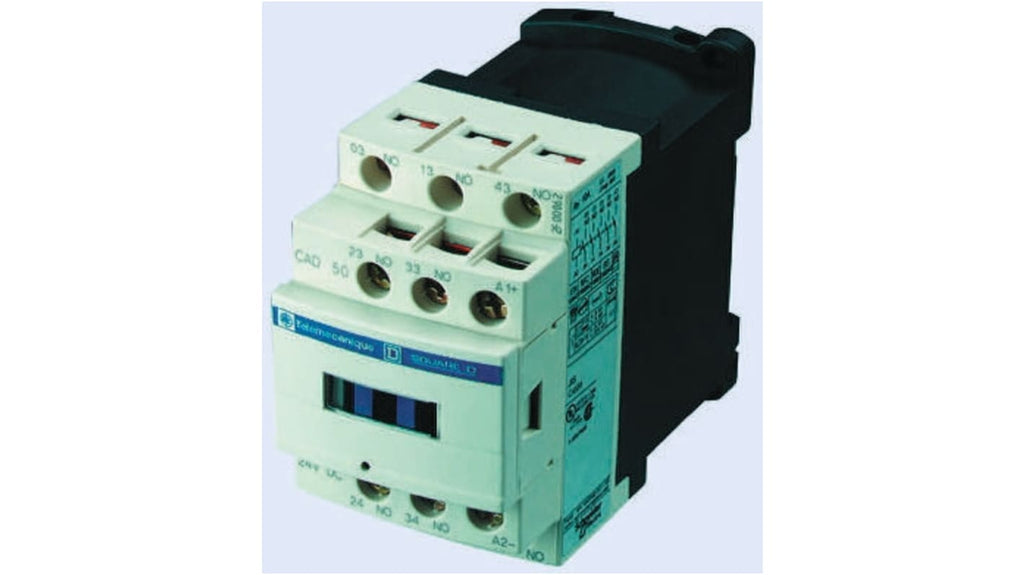

Il relè di controllo Schneider Electric, modello CAD50M7, è un dispositivo della serie TeSys D, progettato per applicazioni di automazione. Questo relè presenta una configurazione di 5 contatti normalmente aperti (5NO) e una corrente nominale di 10 A, con una tensione nominale di 690 V in corrente alternata. Le dimensioni del relè sono 45 mm di larghezza, 77 mm di lunghezza e 86 mm di profondità, con un range di temperatura operativa compreso tra -40 e +70 °C.
La tecnologia Everlink garantisce un serraggio permanente e una facile connessione verticale senza accessori, riducendo la perdita di calore nei punti di collegamento. Il dispositivo è conforme a diverse normative internazionali, tra cui BS 4794, EN 60947-5, IEC 60947-5-1, NF C 63-140 e VDE 0660, e presenta certificazioni CSA e UL. La protezione frontale è IP2x secondo VDE 0106, mentre la resistenza agli impulsi nominali è di 6 kV conforme a IEC 60947. È adatto per applicazioni in industria, infrastrutture e edilizia, inclusi sistemi di controllo e alimentazione di apparecchiature di segnalazione.
Specifiche tecniche
| Corrente nominale contatto | 10 A |
| Range | TeSys |
| Serie | CAD |
| Configurazione stato normale | 5NO |
| Tipo terminale | Vite |
| Larghezza | 45mm |
| Lunghezza | 77mm |
| Profondità | 86mm |
| Range di temperatura operativa | -40 → +70 °C |
| Tensione nominale contatto | 690 V c.a. |
- Corrente nominale contatto: 10 A
- Range: TeSys
- Serie: CAD
- Configurazione stato normale: 5NO
- Tipo terminale: Vite
- Larghezza: 45mm
- Lunghezza: 77mm
- Profondità: 86mm
- Range di temperatura operativa: -40 → +70 °C
- Tensione nominale contatto: 690 V c.a.
