Descrizione

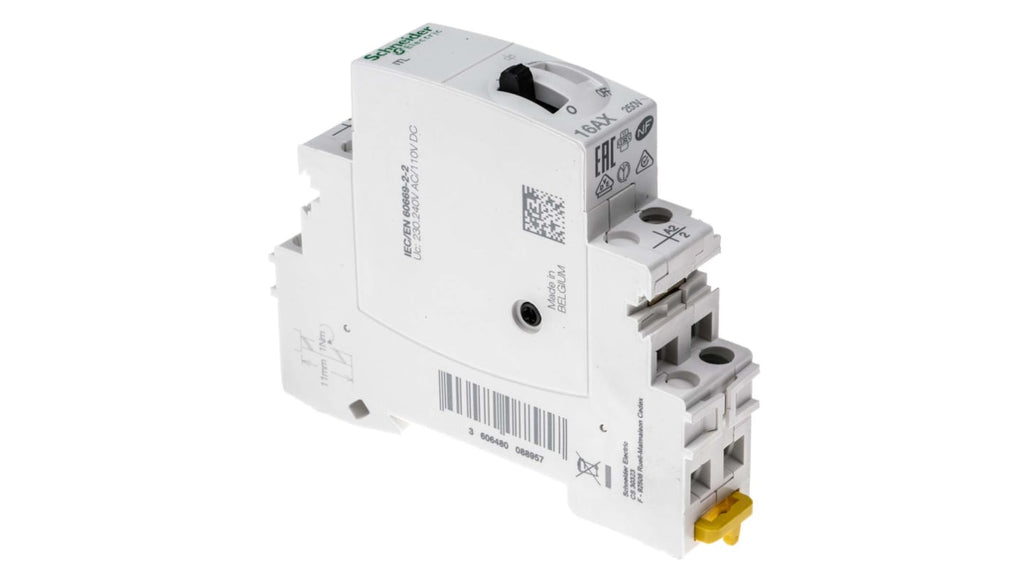

Il relè di potenza Schneider Electric serie iTL è un dispositivo a impulsi progettato per il controllo di circuiti di illuminazione. La configurazione del contatto è SPST, con una corrente di commutazione massima di 16A. La tensione della bobina è di 110 V dc e 230 → 240 V ca. Il relè è montabile su guida DIN, con dimensioni di 18 mm di lunghezza, 84 mm di altezza e 60 mm di profondità. È operativo in un intervallo di temperatura da -40°C a +70°C.
Il dispositivo consente il controllo di circuiti di illuminazione tramite pulsanti, con un consumo energetico nullo e la capacità di gestire fino a cinque operazioni di commutazione al minuto. Accetta collegamenti di cavi rigidi e flessibili tra 0,5 e 4 mm². La chiusura dei poli è attivata da un impulso sulla bobina, e il polo viene aperto dall'impulso successivo, permettendo un numero illimitato di pulsanti di controllo. Questo relè è ideale per applicazioni in uffici, laboratori di ricerca, fabbriche e edifici pubblici.
Specifiche tecniche
| Tensione bobina | 110 V dc, 230 → 240V ca |
| Configurazione contatto | SPST |
| Tipo di montaggio | Guida DIN |
| Corrente di commutazione | 16A |
| Numero di poli | 1 |
| Tipo di terminale | Tunnel |
| Lunghezza | 18mm |
| Altezza | 84mm |
| Profondità | 60mm |
| Minima temperatura operativa | -40°C |
| Massima temperatura operativa | +70°C |
| Serie | iTL |
- Tensione bobina: 110 V dc, 230 → 240V ca
- Configurazione contatto: SPST
- Tipo di montaggio: Guida DIN
- Corrente di commutazione: 16A
- Numero di poli: 1
- Tipo di terminale: Tunnel
- Lunghezza: 18mm
- Altezza: 84mm
- Profondità: 60mm
- Minima temperatura operativa: -40°C
- Massima temperatura operativa: +70°C
- Serie: iTL
