Descrizione

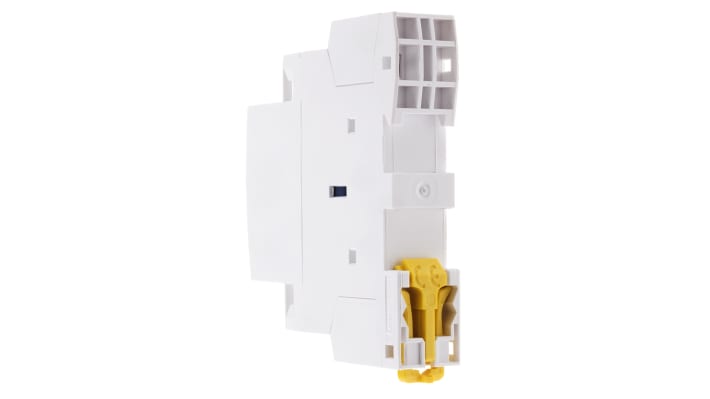

Il contattore Schneider Electric, serie iCT, è un dispositivo progettato per la commutazione di carichi di potenza monofase e trifase. Questo modello presenta 2 poli con una configurazione di 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC), con una corrente nominale di 16 A e una tensione nominale del contatto di 250 V c.a. La bobina opera a 230 V ca.
Le dimensioni del contattore sono 81 mm di larghezza, 18 mm di lunghezza e 68 mm di profondità. È dotato di collegamenti a vite e presenta un grado di protezione IP20. La temperatura operativa varia da un minimo di -5°C a un massimo di +60°C.
Il contattore è compatibile con il montaggio a pannello o su guida DIN e include contatti ausiliari incorporati per una maggiore capacità di commutazione. È importante utilizzare distanziali tra i contattori montati su guida DIN per evitare accumuli di calore. La sicurezza è garantita da un isolamento di classe 2, adatto per operatori e personale non qualificato.
Codice costruttore: A9C22715.
Specifiche tecniche
| Tensione bobina | 230 V ca |
| Numero di poli | 2 |
| Tensione nominale contatto | 250 V c.a. |
| Corrente nominale contatto | 16 A |
| Range | Acti9 iCT |
| Serie | iCT |
| Configurazione stato normale | 1 NO + 1 NC |
| Tipo terminale | Vite |
| Larghezza | 81mm |
| Lunghezza | 18mm |
| Profondità | 68mm |
| Configurazione polo e corsa | DP |
| Minima temperatura operativa | -5°C |
| Massima temperatura operativa | +60°C |
- Tensione bobina: 230 V ca
- Numero di poli: 2
- Tensione nominale contatto: 250 V c.a.
- Corrente nominale contatto: 16 A
- Range: Acti9 iCT
- Serie: iCT
- Configurazione stato normale: 1 NO + 1 NC
- Tipo terminale: Vite
- Larghezza: 81mm
- Lunghezza: 18mm
- Profondità: 68mm
- Configurazione polo e corsa: DP
- Minima temperatura operativa: -5°C
- Massima temperatura operativa: +60°C
