Descrizione

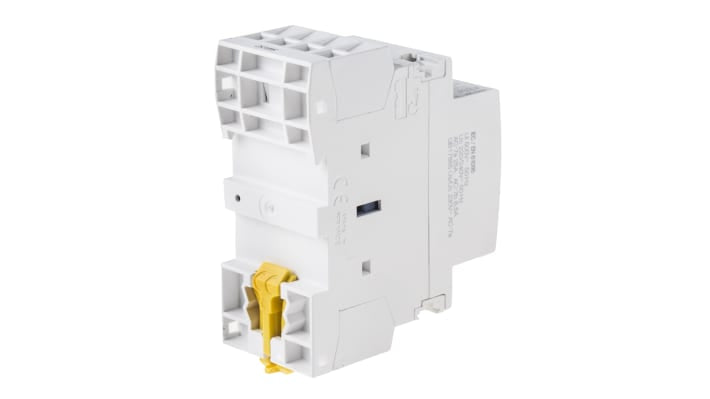

Il contattore Schneider Electric, serie iCT, è un dispositivo a 3 poli progettato per la commutazione di carichi di potenza monofase e trifase. Il modello A9C20833 presenta una bobina di azionamento a 230 V c.a. e una corrente nominale di contatto di 25 A, con una tensione nominale del contatto di 400 V c.a. La configurazione dello stato normale è di 3 contatti normalmente aperti (3 NA).
Le dimensioni del contattore sono 81 mm di larghezza, 36 mm di lunghezza e 68 mm di profondità. È progettato per operare in un range di temperatura da -5°C a +60°C. I collegamenti sono a vite, con terminali protetti da un grado di protezione IP20. Il contattore può essere montato a pannello o su guida DIN e include contatti ausiliari incorporati per una maggiore capacità di commutazione. È importante utilizzare distanziali tra i contattori montati su guida DIN per evitare accumuli di calore.
Specifiche tecniche
| Tensione bobina | 230 V ca |
| Numero di poli | 3 |
| Tensione nominale contatto | 400 V c.a. |
| Corrente nominale contatto | 25 A |
| Range | Acti9 iCT |
| Serie | iCT |
| Configurazione stato normale | 3 NA |
| Tipo terminale | Vite |
| Larghezza | 81mm |
| Lunghezza | 36mm |
| Profondità | 68mm |
| Configurazione polo e corsa | 3P |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -5°C |
- Tensione bobina: 230 V ca
- Numero di poli: 3
- Tensione nominale contatto: 400 V c.a.
- Corrente nominale contatto: 25 A
- Range: Acti9 iCT
- Serie: iCT
- Configurazione stato normale: 3 NA
- Tipo terminale: Vite
- Larghezza: 81mm
- Lunghezza: 36mm
- Profondità: 68mm
- Configurazione polo e corsa: 3P
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -5°C
