Descrizione

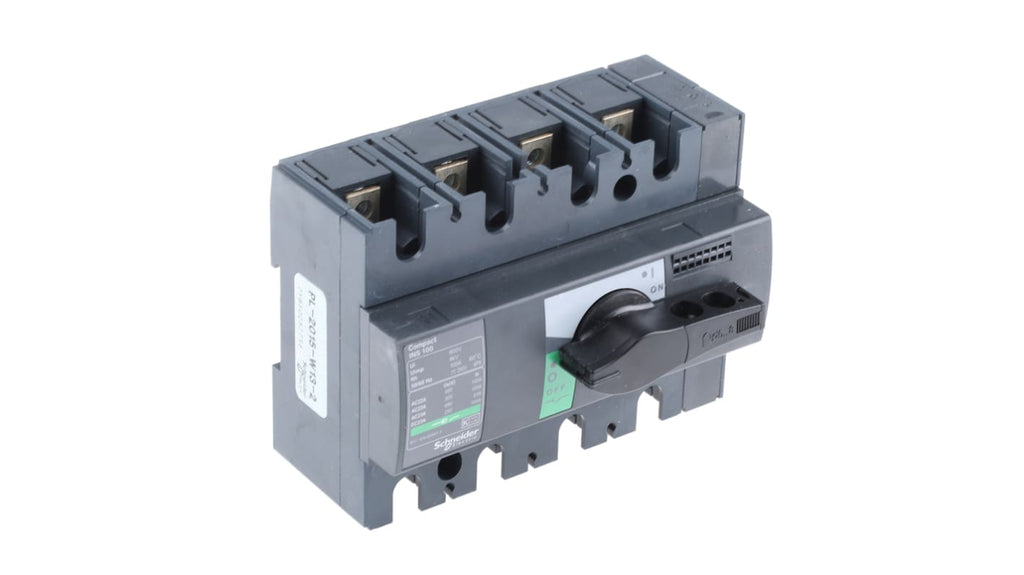

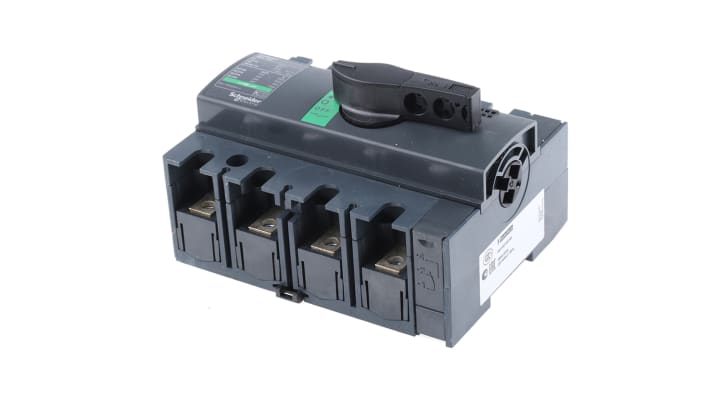

L'interruttore di isolamento Schneider Electric 28909 è un dispositivo progettato per l'isolamento e la commutazione dei circuiti di distribuzione elettrici. Questo interruttore della serie INS40 / 160 è dotato di 4 poli e supporta una corrente massima di 100A, con una potenza nominale di 55kW. È conforme agli standard IEC 947-1, IEC 947-3, EN 60947-1, EN 60947-3, NFC 79130 e CNOMO.
L'interruttore offre una protezione IP40 e può operare in un intervallo di temperatura da -25°C a +70°C. La tensione nominale è di 250 V DC e 690 V AC, con una portata dell'interruttore di 154kA. Il dispositivo è bloccabile con 3 lucchetti in posizione "OFF" e consente il bloccaggio in posizione "ON". Il controllo frontale avviene tramite una maniglia nera a rotazione laterale standard, mentre il tipo di terminale è a vite. Le dimensioni dell'interruttore sono 135 mm di lunghezza, 100 mm di larghezza e 62.5 mm di profondità.
Specifiche tecniche
| Numero di poli | 4P |
| Corrente massima | 100A |
| Protezione IP | IP40 |
| Potenza nominale | 55kW |
| Tensione nominale | 250 V dc, 690V ca |
| Fase elettrica | 3 |
| Lucchettabile | Sì |
| Colore maniglia | Nero |
| Portata interruttore | 154kA |
| Lunghezza | 135mm |
| Larghezza | 100mm |
| Profondità | 62.5mm |
| Massima temperatura operativa | +70°C |
| Tipo terminale | A vite |
| Minima temperatura operativa | -25°C |
- Numero di poli: 4P
- Corrente massima: 100A
- Protezione IP: IP40
- Potenza nominale: 55kW
- Tensione nominale: 250 V dc, 690V ca
- Fase elettrica: 3
- Lucchettabile: Sì
- Colore maniglia: Nero
- Portata interruttore: 154kA
- Lunghezza: 135mm
- Larghezza: 100mm
- Profondità: 62.5mm
- Massima temperatura operativa: +70°C
- Tipo terminale: A vite
- Minima temperatura operativa: -25°C
