Descrizione

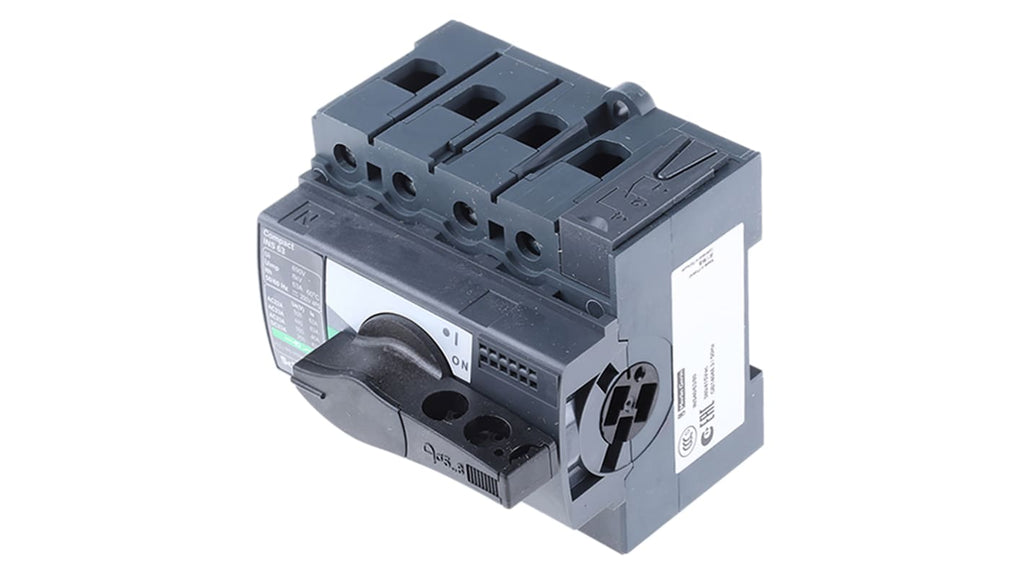

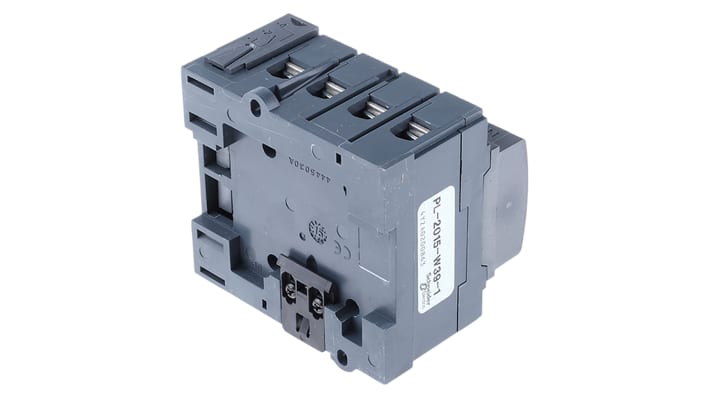

L'interruttore di isolamento Schneider Electric 28903 è un dispositivo progettato per l'isolamento e la commutazione dei circuiti di distribuzione elettrici. Questo interruttore della serie INS40 / 160 è dotato di 4 poli e supporta una corrente massima di 63A, con una potenza nominale di 30kW. È conforme agli standard IEC 947-1, IEC 947-3, EN 60947-1, EN 947-3, NFC 79130 e CNOMO.
La tensione nominale è di 250 V DC e 500 V AC, con una portata dell'interruttore di 75kA. La protezione IP è classificata come IP40, garantendo una buona resistenza agli agenti esterni. Il dispositivo è bloccabile in posizione "OFF" con 3 lucchetti e consente il bloccaggio anche in posizione "ON". Il controllo frontale avviene tramite una maniglia nera con rotazione laterale standard, mentre il controllo rotativo esteso mantiene la capacità di isolamento.
Le dimensioni dell'interruttore sono 90 mm di lunghezza, 81 mm di larghezza e 62.5 mm di profondità. È operativo in un range di temperatura da -25°C a +70°C. Il tipo terminale è Wire Lead.
Specifiche tecniche
| Numero di poli | 4P |
| Corrente massima | 63A |
| Protezione IP | IP40 |
| Potenza nominale | 30kW |
| Tensione nominale | 250 V dc, 500V ca |
| Fase elettrica | 3 |
| Lucchettabile | Sì |
| Colore maniglia | Nero |
| Portata interruttore | 75kA |
| Lunghezza | 90mm |
| Larghezza | 81mm |
| Profondità | 62.5mm |
| Massima temperatura operativa | +70°C |
| Minima temperatura operativa | -25°C |
| Tipo terminale | Wire Lead |
- Numero di poli: 4P
- Corrente massima: 63A
- Protezione IP: IP40
- Potenza nominale: 30kW
- Tensione nominale: 250 V dc, 500V ca
- Fase elettrica: 3
- Lucchettabile: Sì
- Colore maniglia: Nero
- Portata interruttore: 75kA
- Lunghezza: 90mm
- Larghezza: 81mm
- Profondità: 62.5mm
- Massima temperatura operativa: +70°C
- Minima temperatura operativa: -25°C
- Tipo terminale: Wire Lead
