Descrizione

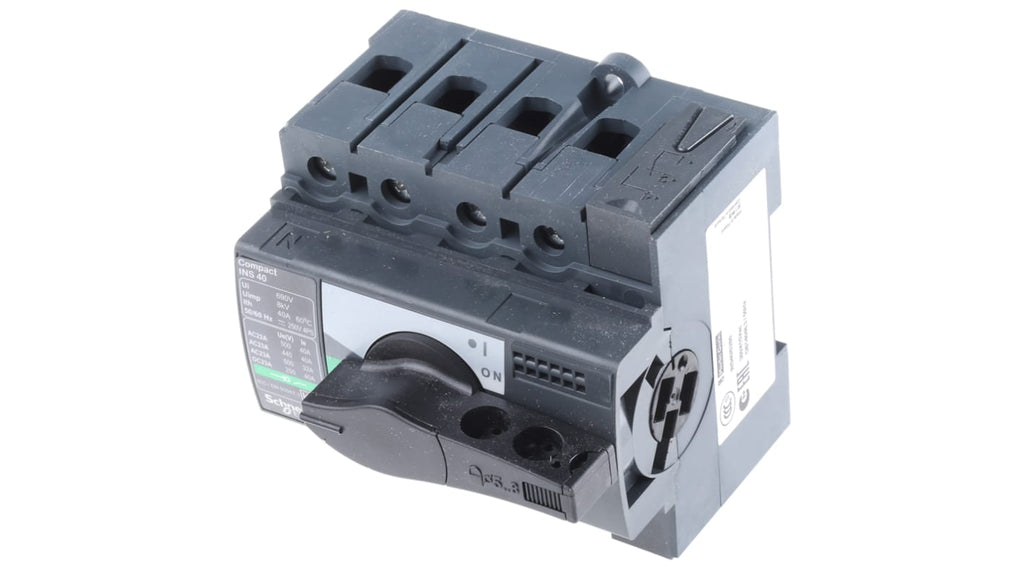

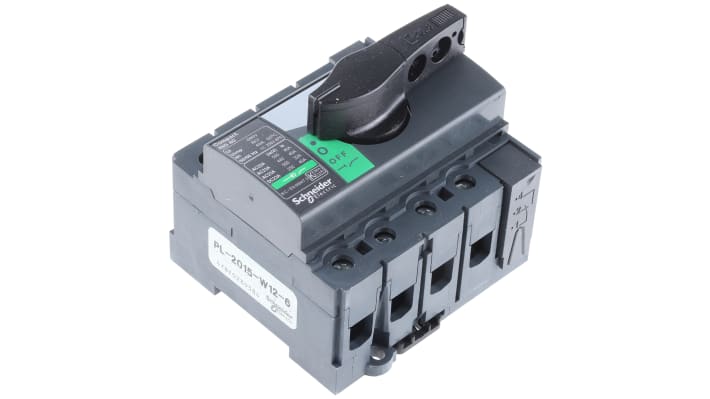

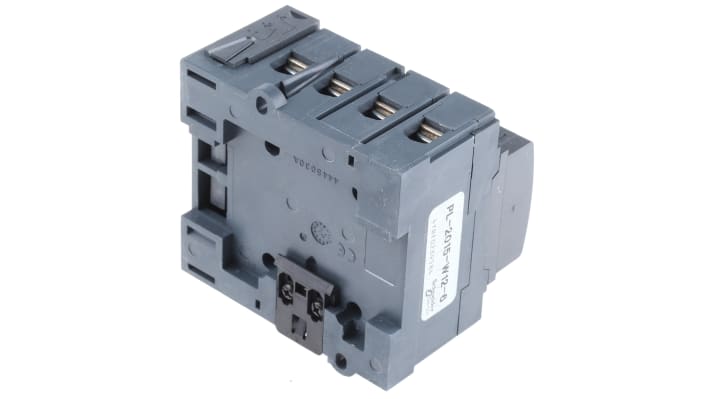

L'interruttore di isolamento Schneider Electric 28901 è un dispositivo progettato per l'isolamento e la commutazione dei circuiti di distribuzione elettrici. Questo interruttore appartiene alla serie INS40 / 160 e presenta 4 poli con una corrente massima di 40A. È classificato con protezione IP40, garantendo una buona resistenza agli agenti esterni.
La potenza nominale è di 220kW, con una tensione nominale di 250 V DC e 500 V AC. È adatto per applicazioni con tre fasi elettriche. Il dispositivo è bloccabile in posizione "OFF" con 3 lucchetti e consente anche il bloccaggio in posizione "ON". Il controllo frontale avviene tramite una maniglia a rotazione laterale standard, mentre il controllo rotativo esteso mantiene la capacità di isolamento.
Le dimensioni dell'interruttore sono 90 mm di lunghezza, 81 mm di larghezza e 62.5 mm di profondità. È progettato per operare in un range di temperatura da -25°C a +70°C. Il tipo terminale è Wire Lead e la portata dell'interruttore è di 75kA. Questo dispositivo è conforme agli standard IEC 947-1, IEC 947-3, EN 60947-1, EN 947-3, NFC 79130 e CNOMO.
Specifiche tecniche
| Numero di poli | 4P |
| Corrente massima | 40A |
| Protezione IP | IP40 |
| Potenza nominale | 220kW |
| Tensione nominale | 250 V dc, 500V ca |
| Fase elettrica | 3 |
| Lucchettabile | Sì |
| Colore maniglia | Nero |
| Portata interruttore | 75kA |
| Lunghezza | 90mm |
| Larghezza | 81mm |
| Profondità | 62.5mm |
| Minima temperatura operativa | -25°C |
| Tipo terminale | Wire Lead |
| Massima temperatura operativa | +70°C |
- Numero di poli: 4P
- Corrente massima: 40A
- Protezione IP: IP40
- Potenza nominale: 220kW
- Tensione nominale: 250 V dc, 500V ca
- Fase elettrica: 3
- Lucchettabile: Sì
- Colore maniglia: Nero
- Portata interruttore: 75kA
- Lunghezza: 90mm
- Larghezza: 81mm
- Profondità: 62.5mm
- Minima temperatura operativa: -25°C
- Tipo terminale: Wire Lead
- Massima temperatura operativa: +70°C
