Descrizione

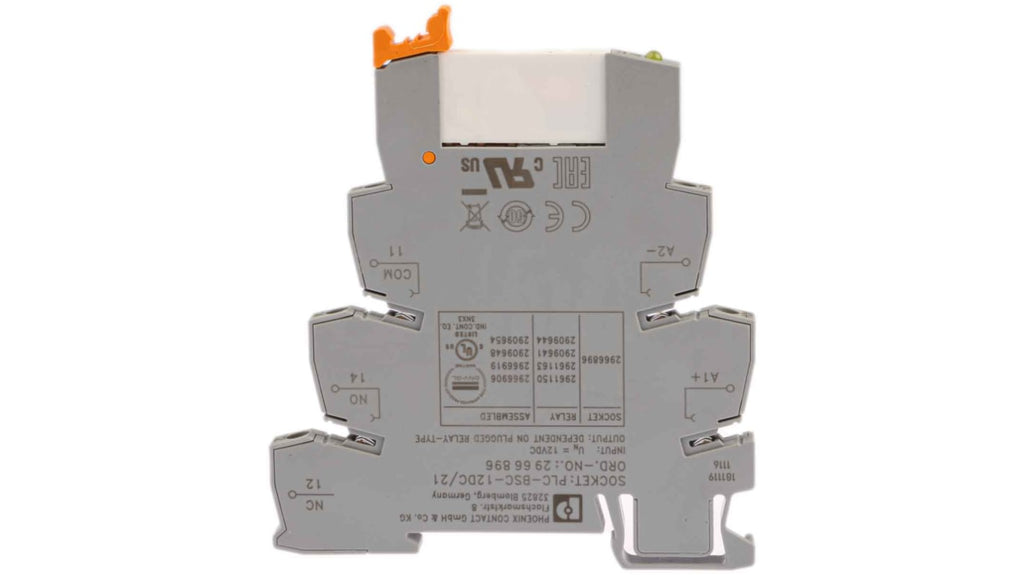

Il relè d'interfaccia Phoenix Contact serie PLC-RSC-12DC/21 è un modulo relè elettromeccanico progettato per il montaggio su guida DIN NS 35/7.5. Con una tensione di bobina di 12V cc e una configurazione dei contatti SPDT (Single Pole Double Throw), questo dispositivo offre un'ottima soluzione per l'interfacciamento tra controller logici programmabili (PLC) e periferiche di sistema. Le dimensioni del relè sono 80 mm di lunghezza, 94 mm di altezza e 6,2 mm di profondità.
Il relè supporta una corrente di commutazione di 6 A e una tensione di switching massima di 250V ca/cc. La corrente in ingresso è di 15,3 mA con una resistenza di ingresso di 784 Ω. È operativo in un range di temperatura da -40 °C a +60 °C. Il dispositivo è dotato di terminali a vite per un collegamento sicuro e di un circuito di protezione integrato per prevenire danni da sovraccarico. La lega d'argento utilizzata per i contatti garantisce un'affidabilità elevata.
Specifiche tecniche
| Tensione bobina | 12V cc |
| Configurazione contatto | SPDT |
| Tipo di montaggio | Guida DIN |
| Numero di poli | 1 |
| Tensione in ingresso massima | 12V cc |
| Tensione di switching | 250V ca/cc |
| Tipo di terminale | Vite |
| Profondità | 6.2mm |
| Altezza | 94mm |
| Lunghezza | 80mm |
| Serie | PLC-RSC- 12DC/21 |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | 15.3mA |
| Minima temperatura operativa | -40°C |
| Temperatura di esercizio | -40 → +60°C |
| Tempo di spegnimento | 8ms |
| Massima temperatura operativa | +60°C |
| Tempo di attivazione | 5ms |
| Resistenza in ingresso | 784Ω |
| Dimensioni | 80 x 6.2 x 94mm |
- Tensione bobina: 12V cc
- Configurazione contatto: SPDT
- Tipo di montaggio: Guida DIN
- Numero di poli: 1
- Tensione in ingresso massima: 12V cc
- Tensione di switching: 250V ca/cc
- Tipo di terminale: Vite
- Profondità: 6.2mm
- Altezza: 94mm
- Lunghezza: 80mm
- Serie: PLC-RSC- 12DC/21
- Materiale contatto: Lega di argento
- Corrente in ingresso: 15.3mA
- Minima temperatura operativa: -40°C
- Temperatura di esercizio: -40 → +60°C
- Tempo di spegnimento: 8ms
- Massima temperatura operativa: +60°C
- Tempo di attivazione: 5ms
- Resistenza in ingresso: 784Ω
- Dimensioni: 80 x 6.2 x 94mm
