Descrizione

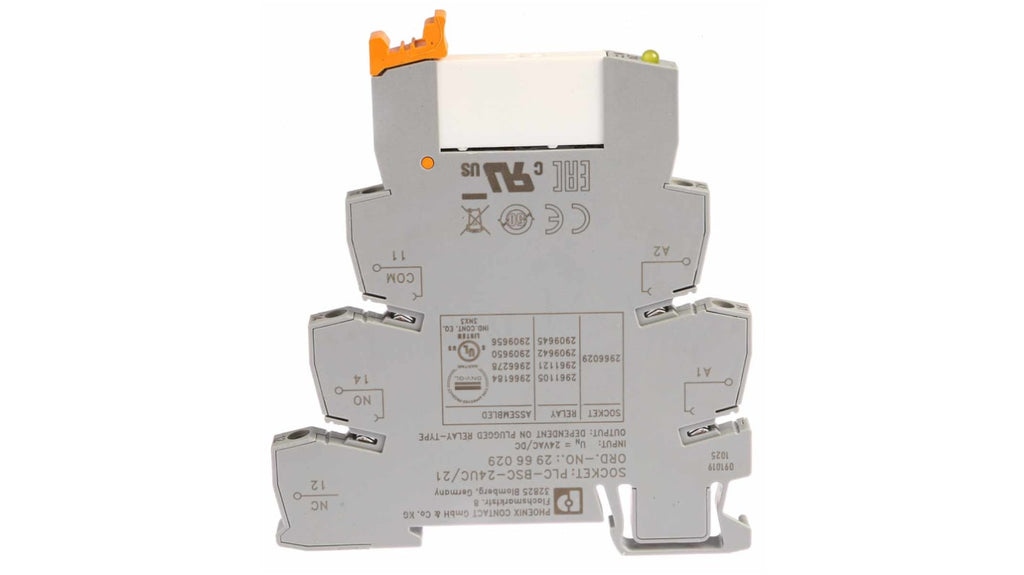

Il relè d'interfaccia Phoenix Contact serie PLC-RSC-24UC/21 è un modulo progettato per il montaggio su guida DIN NS 35/7.5, con dimensioni di 94 mm di lunghezza, 80 mm di larghezza e 6,2 mm di profondità. Questo dispositivo opera con una tensione di bobina di 24V sia in corrente alternata che continua, e presenta una configurazione di contatti SPDT (singolo polo doppio contatto). La corrente di ingresso è di 11 mA per la modalità AC e 8,5 mA per la modalità DC, con una tensione di switching massima di 250V.
Il relè è dotato di un terminale a vite e offre un grado di protezione IP20. La temperatura operativa varia da -40 °C a +60 °C, garantendo un funzionamento affidabile in condizioni ambientali difficili. La vita utile del relè è di 20.000.000 cicli, con un tempo di attivazione di 6 ms e un tempo di spegnimento di 15 ms. I contatti sono realizzati in lega d'argento, assicurando una buona conduttività. Questo modulo è ideale per applicazioni di automazione industriale, fornendo isolamento elettrico e resistenza ai sovraccarichi.
Specifiche tecniche
| Tensione bobina | 24V ca/cc |
| Configurazione contatto | SPDT |
| Tipo di montaggio | Guida DIN |
| Numero di poli | 1 |
| Tensione in ingresso massima | 24V ca/cc |
| Tipo di terminale | Vite |
| Tensione di switching | 250V ca/cc |
| Profondità | 6.2mm |
| Altezza | 94mm |
| Lunghezza | 80mm |
| Serie | PLC-RSC- 24UC/21 |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | (ac) 11 mA, (dc) 8.5mA |
| Massima temperatura operativa | +60°C |
| Temperatura di esercizio | -40 → +60°C |
| Caratteristiche speciali | Grado di protezione IP20 |
| Vita | 20000000 cicli |
| Tempo di spegnimento | 15ms |
| Dimensioni | 80 x 6.2 x 94mm |
| Minima temperatura operativa | -40°C |
| Tempo di attivazione | 6ms |
- Tensione bobina: 24V ca/cc
- Configurazione contatto: SPDT
- Tipo di montaggio: Guida DIN
- Numero di poli: 1
- Tensione in ingresso massima: 24V ca/cc
- Tipo di terminale: Vite
- Tensione di switching: 250V ca/cc
- Profondità: 6.2mm
- Altezza: 94mm
- Lunghezza: 80mm
- Serie: PLC-RSC- 24UC/21
- Materiale contatto: Lega di argento
- Corrente in ingresso: (ac) 11 mA, (dc) 8.5mA
- Massima temperatura operativa: +60°C
- Temperatura di esercizio: -40 → +60°C
- Caratteristiche speciali: Grado di protezione IP20
- Vita: 20000000 cicli
- Tempo di spegnimento: 15ms
- Dimensioni: 80 x 6.2 x 94mm
- Minima temperatura operativa: -40°C
- Tempo di attivazione: 6ms
