Descrizione

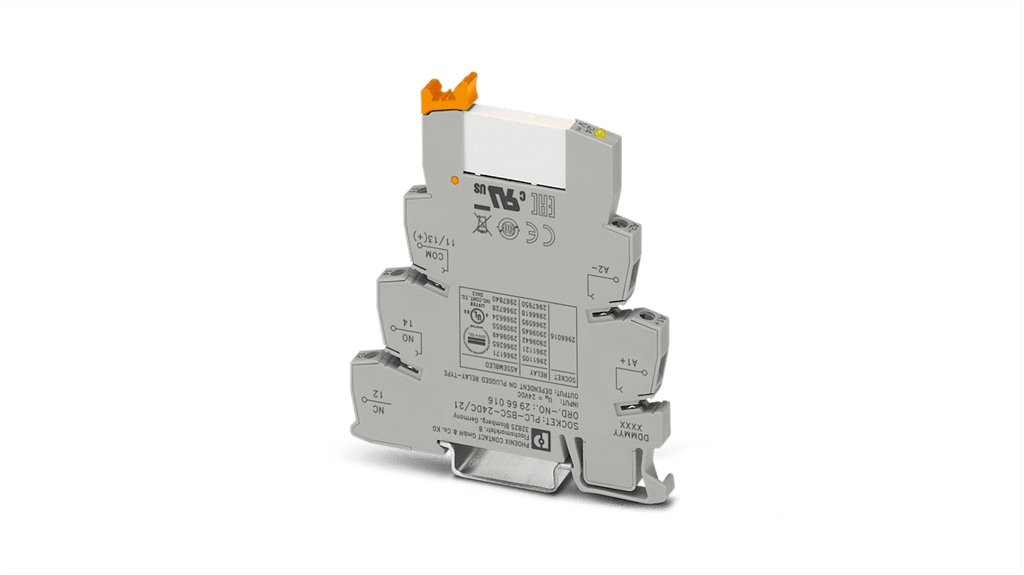

Il relè d'interfaccia Phoenix Contact serie PLC-RSC-24DC/21 è un modulo relè progettato per il montaggio su guida DIN NS 35/7.5, con dimensioni di 80 mm di lunghezza, 94 mm di altezza e 6,2 mm di profondità. Questo dispositivo presenta una bobina a 24V cc e una configurazione di contatto SPDT, consentendo la commutazione tra due circuiti. La tensione di switching è di 250V sia in corrente alternata che continua.
Il relè ha una corrente di ingresso di 9 mA e una resistenza di ingresso di 2,66 kΩ. È operativo in un intervallo di temperatura da -40 °C a +60 °C e ha una vita utile di 2 x 10^7 cicli. Il terminale è di tipo a vite, facilitando il collegamento. Un LED giallo indica la tensione di esercizio, mentre un diodo di smorzamento a ruota libera è integrato per la protezione. Questo modulo è ideale per applicazioni di automazione industriale, inclusi il controllo di processi e l'isolamento elettrico.
Specifiche tecniche
| Tensione bobina | 24V cc |
| Configurazione contatto | SPDT |
| Tipo di montaggio | Guida DIN |
| Numero di poli | 1 |
| Tensione minima in ingresso | 18.5V |
| Tensione in ingresso massima | 24V cc |
| Tipo di terminale | Vite |
| Tensione di switching | 250V ca/cc |
| Profondità | 6.2mm |
| Altezza | 94mm |
| Lunghezza | 80mm |
| Serie | PLC-RSC-24DC/21 |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | 9mA |
| Massima temperatura operativa | +60°C |
| Accessorio | Modulo relè |
| Classificazione di commutazione relè | Relè miniaturizzato |
| Tipo di relè | Relè a stato solido |
| Minima temperatura operativa | -40°C |
| Resistenza in ingresso | 2.66kΩ |
| Gamma tensione in ingresso | 18.5 → 33.6V cc |
| Temperatura di esercizio | -40 → +60°C |
| Vita | 2 x 10^7 cicli |
| Tempo di attivazione | 5ms |
| Tempo di spegnimento | 8ms |
| Dimensioni | 80 x 6.2 x 94mm |
- Tensione bobina: 24V cc
- Configurazione contatto: SPDT
- Tipo di montaggio: Guida DIN
- Numero di poli: 1
- Tensione minima in ingresso: 18.5V
- Tensione in ingresso massima: 24V cc
- Tipo di terminale: Vite
- Tensione di switching: 250V ca/cc
- Profondità: 6.2mm
- Altezza: 94mm
- Lunghezza: 80mm
- Serie: PLC-RSC-24DC/21
- Materiale contatto: Lega di argento
- Corrente in ingresso: 9mA
- Massima temperatura operativa: +60°C
- Accessorio: Modulo relè
- Classificazione di commutazione relè: Relè miniaturizzato
- Tipo di relè: Relè a stato solido
- Minima temperatura operativa: -40°C
- Resistenza in ingresso: 2.66kΩ
- Gamma tensione in ingresso: 18.5 → 33.6V cc
- Temperatura di esercizio: -40 → +60°C
- Vita: 2 x 10^7 cicli
- Tempo di attivazione: 5ms
- Tempo di spegnimento: 8ms
- Dimensioni: 80 x 6.2 x 94mm
