Maggiori dettagli
Descrizione

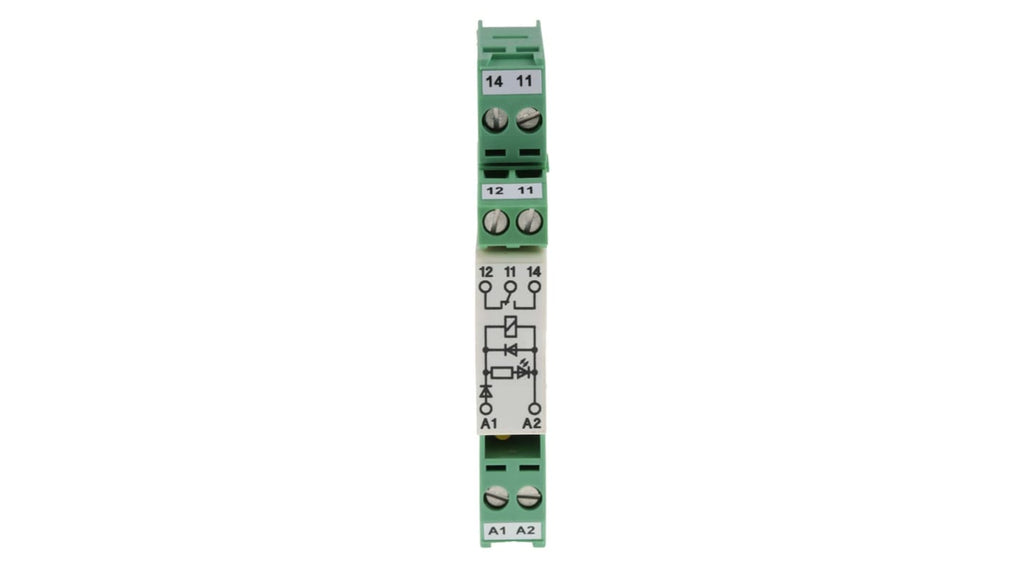

Il relè d'interfaccia Phoenix Contact serie EMG REL è progettato per il controllo di circuiti di grandi dimensioni. Funziona con una bobina a 24V cc e offre una configurazione di contatto SPDT. La tensione di switching raggiunge fino a 250V ca/cc, mentre la tensione in ingresso massima è di 26.4V cc e quella minima è di 19.2V. Il tipo di montaggio è su guida DIN, con un tipo di collegamento a vite M3 e una lunghezza di rimozione di 8 mm.
Le dimensioni del relè sono 10.6 mm di profondità, 62.5 mm di altezza e 75 mm di lunghezza. È progettato per operare in un intervallo di temperatura da -20 °C a +40 °C e ha una vita utile di 20 milioni di cicli. La corrente di ingresso tipica è di 21 mA, e il relè è dotato di un display a LED giallo per il monitoraggio dello stato. Accetta fili con sezioni da 24 a 12 AWG e resiste a una tensione di prova di 4 kV ca. Il materiale dei contatti è una lega di argento, garantendo affidabilità e prestazioni elevate.
Specifiche tecniche
| Tensione bobina | 24V cc |
| Configurazione contatto | SPDT |
| Tipo di montaggio | Guida DIN |
| Numero di poli | 1 |
| Tensione in ingresso massima | 26.4V cc |
| Tensione minima in ingresso | 19.2V |
| Tensione di switching | 250V ca/cc |
| Tipo di terminale | Vite |
| Profondità | 10.6mm |
| Altezza | 62.5mm |
| Lunghezza | 75mm |
| Serie | EMG REL |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | 21mA |
| Dimensioni | 10.6 x 62.5 x 75mm |
| Massima temperatura operativa | +40°C |
| Standard soddisfatti | EAC |
| Gamma tensione in ingresso | 19.2 → 26.4V ca/cc |
| Accessorio | Modulo relè |
| Temperatura di esercizio | -20 → +40°C |
| Vita | 200000000 cicli |
| Minima temperatura operativa | -20°C |
- Tensione bobina: 24V cc
- Configurazione contatto: SPDT
- Tipo di montaggio: Guida DIN
- Numero di poli: 1
- Tensione in ingresso massima: 26.4V cc
- Tensione minima in ingresso: 19.2V
- Tensione di switching: 250V ca/cc
- Tipo di terminale: Vite
- Profondità: 10.6mm
- Altezza: 62.5mm
- Lunghezza: 75mm
- Serie: EMG REL
- Materiale contatto: Lega di argento
- Corrente in ingresso: 21mA
- Dimensioni: 10.6 x 62.5 x 75mm
- Massima temperatura operativa: +40°C
- Standard soddisfatti: EAC
- Gamma tensione in ingresso: 19.2 → 26.4V ca/cc
- Accessorio: Modulo relè
- Temperatura di esercizio: -20 → +40°C
- Vita: 200000000 cicli
- Minima temperatura operativa: -20°C
