Maggiori dettagli
Descrizione

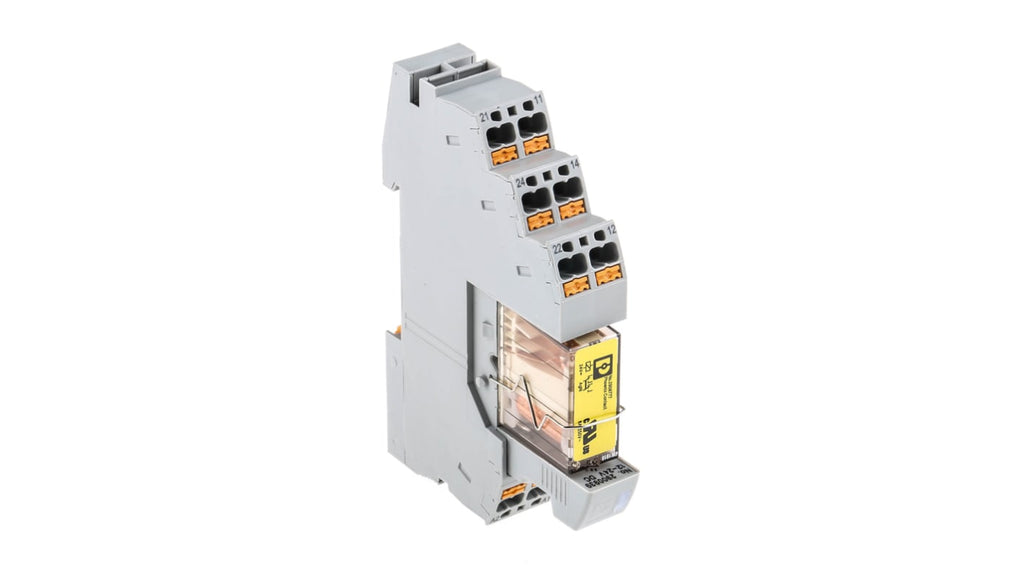

Il relè d'interfaccia Phoenix Contact serie RIF-1-RPT-LDP-24DC/2X21/FG è un modulo relè elettromeccanico progettato per applicazioni industriali. La bobina opera a una tensione di 24 V cc, con una corrente nominale di 10 mA e una corrente di ingresso di 30 mA. La configurazione dei contatti è DPDT (doppio polo, doppio contatto), con una corrente di commutazione massima di 1 A e una tensione di switching di 250 V ca/cc.
Il dispositivo è montabile su guida DIN e presenta dimensioni di 70 mm (lunghezza) x 93 mm (altezza) x 16 mm (profondità). È progettato per operare in un intervallo di temperatura da -20 °C a +50 °C, con una vita utile di 10^7 cicli. I terminali a innesto, realizzati in lega d'argento, garantiscono un cablaggio preciso e sicuro. Questo relè è omologato ATEX per l'uso in ambienti pericolosi di zona 2, assicurando un'adeguata protezione contro l'esplosione di gas.
Specifiche tecniche
| Tensione bobina | 24V cc |
| Configurazione contatto | DPDT |
| Tipo di montaggio | Guida DIN |
| Numero di poli | 2 |
| Tensione minima in ingresso | 24V cc |
| Tensione in ingresso massima | 24V cc |
| Tensione di switching | 250V ca/cc |
| Tipo di terminale | A pressione |
| Profondità | 16mm |
| Altezza | 93mm |
| Lunghezza | 70mm |
| Serie | RIF-1-RPT-LDP-24DC/2X21/FG |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | 30mA |
| Tempo di spegnimento | 10ms |
| Massima temperatura operativa | +50°C |
| Vita | 10^7 cicli |
| Dimensioni | 93 x 70 x 16mm |
| Accessorio | Modulo relè |
| Minima temperatura operativa | -20°C |
| Temperatura di esercizio | -20 → +50°C |
| Gamma tensione in ingresso | 20.4 → 28.8V cc |
| Tipo di relè | Relè a stato solido |
| Tempo di attivazione | 10ms |
- Tensione bobina: 24V cc
- Configurazione contatto: DPDT
- Tipo di montaggio: Guida DIN
- Numero di poli: 2
- Tensione minima in ingresso: 24V cc
- Tensione in ingresso massima: 24V cc
- Tensione di switching: 250V ca/cc
- Tipo di terminale: A pressione
- Profondità: 16mm
- Altezza: 93mm
- Lunghezza: 70mm
- Serie: RIF-1-RPT-LDP-24DC/2X21/FG
- Materiale contatto: Lega di argento
- Corrente in ingresso: 30mA
- Tempo di spegnimento: 10ms
- Massima temperatura operativa: +50°C
- Vita: 10^7 cicli
- Dimensioni: 93 x 70 x 16mm
- Accessorio: Modulo relè
- Minima temperatura operativa: -20°C
- Temperatura di esercizio: -20 → +50°C
- Gamma tensione in ingresso: 20.4 → 28.8V cc
- Tipo di relè: Relè a stato solido
- Tempo di attivazione: 10ms
