Maggiori dettagli
Descrizione

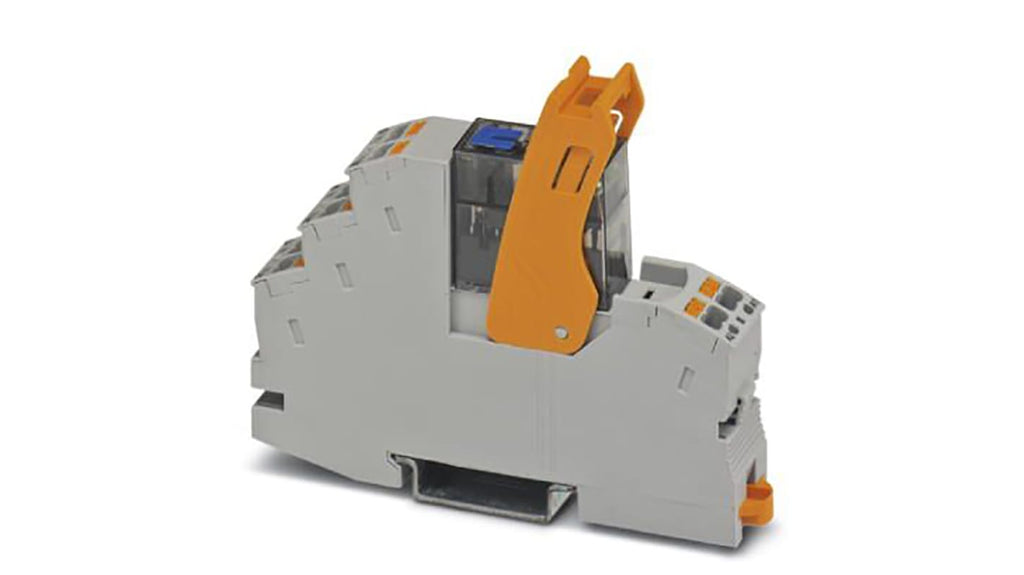

Il relè d'interfaccia Phoenix Contact è un modulo relè preassemblato progettato per applicazioni industriali. È dotato di una bobina a 24V cc e presenta contatti DPDT (2 PDT). La tensione di ingresso massima e minima è di 24V cc, con una tensione di switching di 250V ca/cc. Il dispositivo è equipaggiato con un pulsante di prova, un LED di stato integrato e un diodo a ruota libera.
Le dimensioni del relè sono 16 mm di lunghezza, 75 mm di profondità e 93 mm di altezza. Il materiale dei contatti è una lega di argento, con una corrente in ingresso di 18 mA. Il relè opera in un intervallo di temperatura da -40°C a +60°C e ha una vita meccanica di 5 x 10^6 cicli. Il tipo di terminale è a pressione e il prodotto soddisfa lo standard DIN EN 50178. Le caratteristiche speciali includono un relè contatto di potenza con pulsante di test.
Specifiche tecniche
| Tensione bobina | 24V cc |
| Configurazione contatto | DPDT |
| Tensione in ingresso massima | 24V cc |
| Tensione minima in ingresso | 24V cc |
| Tensione di switching | 250V ca/cc |
| Tipo di terminale | A pressione |
| Profondità | 75mm |
| Altezza | 93mm |
| Lunghezza | 16mm |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | 18mA |
| Minima temperatura operativa | -40°C |
| Massima temperatura operativa | +60°C |
| Vita | 5 x 10^6 cicli (meccanici) |
| Dimensioni | 16 x 75 x 93mm |
| Caratteristiche speciali | Relè contatto di potenza con pulsante di test |
| Gamma tensione in ingresso | Maximum of 24V cc |
| Temperatura di esercizio | -40 → +60°C |
| Standard soddisfatti | DIN EN 50178 |
| Classificazione di commutazione relè | Relè contatto di potenza |
- Tensione bobina: 24V cc
- Configurazione contatto: DPDT
- Tensione in ingresso massima: 24V cc
- Tensione minima in ingresso: 24V cc
- Tensione di switching: 250V ca/cc
- Tipo di terminale: A pressione
- Profondità: 75mm
- Altezza: 93mm
- Lunghezza: 16mm
- Materiale contatto: Lega di argento
- Corrente in ingresso: 18mA
- Minima temperatura operativa: -40°C
- Massima temperatura operativa: +60°C
- Vita: 5 x 10^6 cicli (meccanici)
- Dimensioni: 16 x 75 x 93mm
- Caratteristiche speciali: Relè contatto di potenza con pulsante di test
- Gamma tensione in ingresso: Maximum of 24V cc
- Temperatura di esercizio: -40 → +60°C
- Standard soddisfatti: DIN EN 50178
- Classificazione di commutazione relè: Relè contatto di potenza
