Descrizione

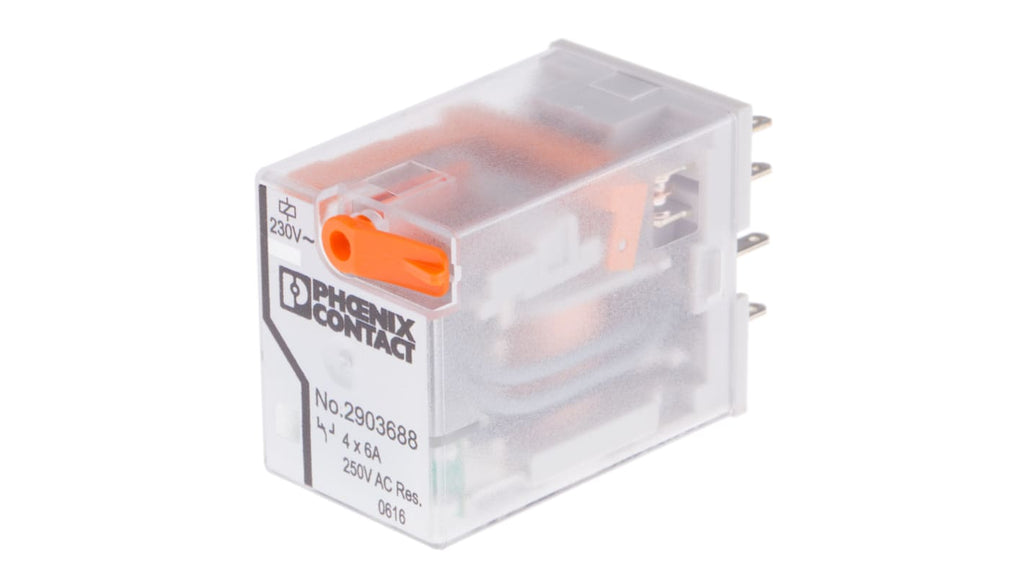

Il relè di potenza a innesto Phoenix Contact serie REL-IR4/L-230AC/4X21 è progettato per applicazioni industriali, con una configurazione di contatti 4PDT. La tensione della bobina è di 230V in corrente alternata, con una corrente di commutazione massima di 6A. Questo dispositivo supporta una tensione di commutazione massima di 250V sia in corrente alternata che in corrente continua.
Le dimensioni del relè sono 21.2mm in lunghezza, 27.5mm in profondità e 35.6mm in altezza. La resistenza della bobina è di 16100Ω e la vita meccanica è garantita per 20.000.000 cicli. Il materiale dei contatti è una lega di argento, con una potenza di commutazione massima di 1,5 kVA in corrente alternata e 144 W in corrente continua.
Il relè opera in un intervallo di temperatura da -40°C a +55°C e include un indicatore LED giallo. È progettato per il montaggio su circuito stampato e offre opzioni con diodo di libera circolazione e indicatore di posizione dell'interruttore meccanico. Codice costruttore: 2903688.
Specifiche tecniche
| Tensione bobina | 230V ca |
| Configurazione contatto | 4PDT |
| Tipo di montaggio | Montaggio su circuito stampato |
| Corrente di commutazione | 6A |
| Numero di poli | 4 |
| Bistabile | No |
| Tipo di terminale | A innesto |
| Tensione di commutazione massima CA | 250V ca |
| Tensione di commutazione massima CC | 250V cc |
| Lunghezza | 21.2mm |
| Resistenza bobina | 16100Ω |
| Vita | 20.000.000 cicli (meccanici) |
| Profondità | 27.5mm |
| Materiale contatto | Lega di argento |
| Minima temperatura operativa | -40°C |
| Serie | REL-IR4/L-230AC/4X21 |
| Massima temperatura operativa | +55°C |
| Altezza | 35.6mm |
| Potenza di commutazione massima CC | 144 W |
| Potenza di commutazione massima CA | 1,5 kVA |
| Applicazione | Potenza |
- Tensione bobina: 230V ca
- Configurazione contatto: 4PDT
- Tipo di montaggio: Montaggio su circuito stampato
- Corrente di commutazione: 6A
- Numero di poli: 4
- Bistabile: No
- Tipo di terminale: A innesto
- Tensione di commutazione massima CA: 250V ca
- Tensione di commutazione massima CC: 250V cc
- Lunghezza: 21.2mm
- Resistenza bobina: 16100Ω
- Vita: 20.000.000 cicli (meccanici)
- Profondità: 27.5mm
- Materiale contatto: Lega di argento
- Minima temperatura operativa: -40°C
- Serie: REL-IR4/L-230AC/4X21
- Massima temperatura operativa: +55°C
- Altezza: 35.6mm
- Potenza di commutazione massima CC: 144 W
- Potenza di commutazione massima CA: 1,5 kVA
- Applicazione: Potenza
