Descrizione

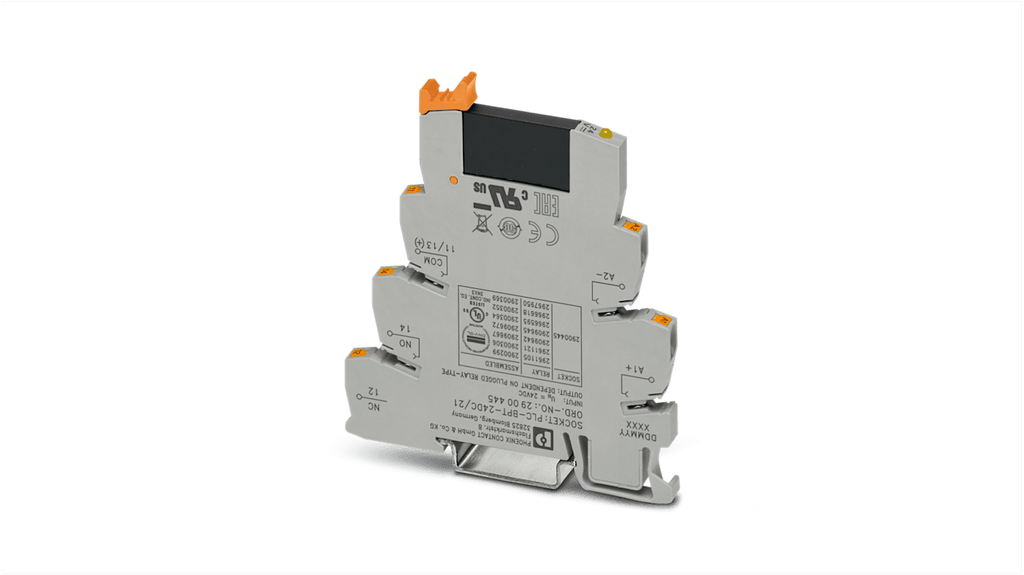

Il relè di interfaccia a stato solido Phoenix Contact è progettato per applicazioni industriali, montabile su guida DIN NS 35/7,5. Questo modulo relè della serie PLC-OPT opera con una tensione di controllo massima di 28,8 V CC e una corrente di carico massima di 15 A. La tensione di carico massima è di 24 V CC, con una gamma di tensione di controllo compresa tra 19,2 e 28,8 V CC. Il dispositivo presenta un contatto SPST e un'uscita per PLC, con una gamma di tensione di carico da 3 a 33 V CC e una tensione minima di carico di 3 V CC.
Le dimensioni del modulo sono 94 x 6,2 x 80 mm, con una profondità di 80 mm e un'altezza di 80 mm. La corrente in ingresso è di 8,5 mA. Il relè opera in un intervallo di temperatura da -25 °C a +60 °C. È dotato di un indicatore luminoso a LED giallo e di un isolamento tra coil e contatto, garantendo un funzionamento affidabile in diverse applicazioni industriali. Il codice costruttore è 2900364.
Specifiche tecniche
| Tensione di controllo massima | 28,8 V CC |
| Corrente di carico massima | 15 A |
| Tipo di montaggio | Guida DIN |
| Tensione di carico massima | 24 V c.c. |
| Tensione minima di controllo | 19,2 V |
| Gamma tensione di controllo | 19,2 → 28,8 V CC |
| Tipo switching | c.c. |
| Configurazione contatto | SPST |
| Gamma di tensione di carico | 3 → 33V cc |
| Tensione minima di carico | 3 V c.c. |
| Tipo di terminale | Muntaggio superficiale |
| Numero di poli | 1 |
| Corrente in ingresso | 8.5mA |
| Profondità | 80mm |
| Lunghezza | 94mm |
| Serie | PLC-OPT |
| Uscita | PLC |
| Altezza | 80mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -25°C |
| Dimensioni | 94 x 6.2 x 80mm |
| Codice produttore | 2900364 |
| Temperatura di esercizio | -25 → +60°C |
- Tensione di controllo massima: 28,8 V CC
- Corrente di carico massima: 15 A
- Tipo di montaggio: Guida DIN
- Tensione di carico massima: 24 V c.c.
- Tensione minima di controllo: 19,2 V
- Gamma tensione di controllo: 19,2 → 28,8 V CC
- Tipo switching: c.c.
- Configurazione contatto: SPST
- Gamma di tensione di carico: 3 → 33V cc
- Tensione minima di carico: 3 V c.c.
- Tipo di terminale: Muntaggio superficiale
- Numero di poli: 1
- Corrente in ingresso: 8.5mA
- Profondità: 80mm
- Lunghezza: 94mm
- Serie: PLC-OPT
- Uscita: PLC
- Altezza: 80mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -25°C
- Dimensioni: 94 x 6.2 x 80mm
- Codice produttore: 2900364
- Temperatura di esercizio: -25 → +60°C
