Descrizione

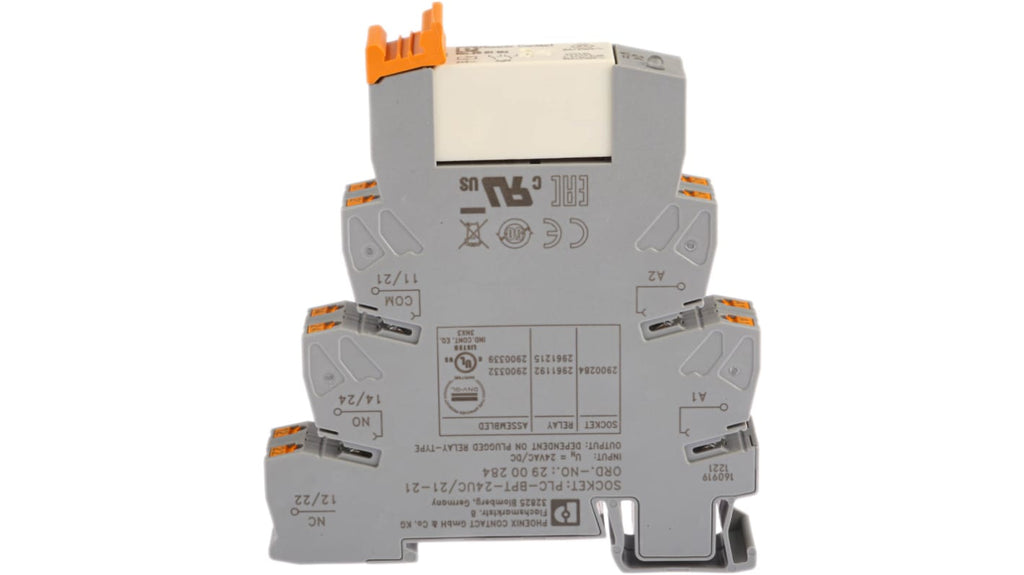

Il relè di interfaccia Phoenix Contact serie PLC-RPT-24UC/21-21 è progettato per applicazioni di automazione e controllo industriale. Con una tensione della bobina di 24 V c.a./c.c., questo relè presenta una configurazione di contatti DPDT e utilizza contatti in lega d'argento per garantire prestazioni elevate. È montabile su guida DIN, facilitando l'installazione in ambienti industriali.
Le dimensioni del relè sono 94 mm di lunghezza, 14 mm di profondità e 80 mm di altezza. È in grado di gestire una corrente di commutazione fino a 6 A e una tensione di switching di 250 V c.a./c.c. La gamma di tensione in ingresso varia da 20.6 V a 33.6 V, con una corrente in ingresso di 17.5 mA. Il relè opera in un intervallo di temperature da -40 °C a +60 °C e ha un'aspettativa di vita di 30.000.000 cicli. Il tempo di attivazione è di 8 ms e il tempo di spegnimento è di 10 ms. Questo dispositivo soddisfa gli standard EAC e presenta un grado di protezione RT III.
Specifiche tecniche
| Tensione bobina | 24V ca/cc |
| Configurazione contatto | DPDT |
| Tipo di montaggio | Guida DIN |
| Numero di poli | 2 |
| Tensione minima in ingresso | 20.6V |
| Tensione in ingresso massima | 24V ca/cc |
| Tipo di terminale | Vite |
| Tensione di switching | 250V ca/cc |
| Profondità | 14mm |
| Altezza | 80mm |
| Lunghezza | 94mm |
| Serie | PLC-RPT- 24UC/21-21 |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | 17.5mA |
| Gamma tensione in ingresso | 20.6 → 33.6V |
| Dimensioni | 94 x 14 x 80mm |
| Massima temperatura operativa | +60°C |
| Tempo di spegnimento | 10ms |
| Classificazione di commutazione relè | Relè commutazione c.a./c.c. |
| Standard soddisfatti | EAC |
| Caratteristiche speciali | Grado di protezione RT III |
| Accessorio | Modulo relè |
| Temperatura di esercizio | -40 → +60°C |
| Minima temperatura operativa | -40°C |
| Vita | 30000000Cycles |
| Tempo di attivazione | 8ms |
- Tensione bobina: 24V ca/cc
- Configurazione contatto: DPDT
- Tipo di montaggio: Guida DIN
- Numero di poli: 2
- Tensione minima in ingresso: 20.6V
- Tensione in ingresso massima: 24V ca/cc
- Tipo di terminale: Vite
- Tensione di switching: 250V ca/cc
- Profondità: 14mm
- Altezza: 80mm
- Lunghezza: 94mm
- Serie: PLC-RPT- 24UC/21-21
- Materiale contatto: Lega di argento
- Corrente in ingresso: 17.5mA
- Gamma tensione in ingresso: 20.6 → 33.6V
- Dimensioni: 94 x 14 x 80mm
- Massima temperatura operativa: +60°C
- Tempo di spegnimento: 10ms
- Classificazione di commutazione relè: Relè commutazione c.a./c.c.
- Standard soddisfatti: EAC
- Caratteristiche speciali: Grado di protezione RT III
- Accessorio: Modulo relè
- Temperatura di esercizio: -40 → +60°C
- Minima temperatura operativa: -40°C
- Vita: 30000000Cycles
- Tempo di attivazione: 8ms
