Descrizione

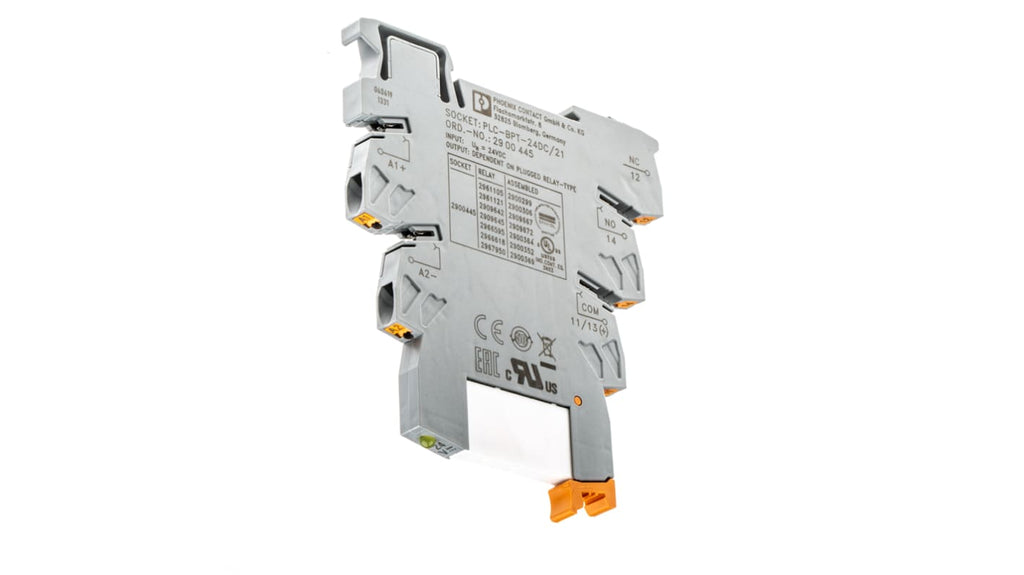

Il relè d'interfaccia Phoenix Contact serie PLC-RPT-24DC/21 è un modulo relè miniaturizzato progettato per il montaggio su guida DIN, con una tensione di bobina di 24V cc. Questo dispositivo presenta una configurazione di contatti SPDT (unipolare, a doppia corsa) e un isolamento sicuro tra la bobina e il contatto. Le dimensioni del modulo sono 94 mm di lunghezza, 80 mm di altezza e 6,2 mm di profondità. La temperatura di esercizio varia da -40 °C a +60 °C, con una corrente di commutazione di 10 A e una corrente di ingresso di 9 mA. Il relè è dotato di terminali a pressione per un'installazione semplice e rapida. La tensione di switching massima è di 250V ca/cc, con una gamma di tensione in ingresso compresa tra 18,5V e 33,6V cc. Il tempo di attivazione è di 5 ms e il tempo di spegnimento è di 8 ms, garantendo una vita operativa di 2 x 10^7 cicli. Il materiale del contatto è una lega di argento, assicurando prestazioni affidabili.
Specifiche tecniche
| Tensione bobina | 24V cc |
| Configurazione contatto | SPDT |
| Tipo di montaggio | Guida DIN |
| Numero di poli | 1 |
| Tensione in ingresso massima | 33.6V cc |
| Tensione minima in ingresso | 18.5V |
| Tensione di switching | 250V ca/cc |
| Tipo di terminale | A pressione |
| Profondità | 6.2mm |
| Altezza | 80mm |
| Lunghezza | 94mm |
| Serie | PLC-RPT-24DC/21 |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | 9mA |
| Accessorio | Modulo relè |
| Temperatura di esercizio | -40 → +60°C |
| Tempo di attivazione | 5ms |
| Tempo di spegnimento | 8ms |
| Vita | 2 x 10^7 cicli |
| Massima temperatura operativa | +60°C |
| Tipo di relè | Relè a stato solido |
| Dimensioni | 94 x 6.2 x 80mm |
| Minima temperatura operativa | -40°C |
| Classificazione di commutazione relè | Relè miniaturizzato |
| Gamma tensione in ingresso | 18.5 → 33.6V cc |
- Tensione bobina: 24V cc
- Configurazione contatto: SPDT
- Tipo di montaggio: Guida DIN
- Numero di poli: 1
- Tensione in ingresso massima: 33.6V cc
- Tensione minima in ingresso: 18.5V
- Tensione di switching: 250V ca/cc
- Tipo di terminale: A pressione
- Profondità: 6.2mm
- Altezza: 80mm
- Lunghezza: 94mm
- Serie: PLC-RPT-24DC/21
- Materiale contatto: Lega di argento
- Corrente in ingresso: 9mA
- Accessorio: Modulo relè
- Temperatura di esercizio: -40 → +60°C
- Tempo di attivazione: 5ms
- Tempo di spegnimento: 8ms
- Vita: 2 x 10^7 cicli
- Massima temperatura operativa: +60°C
- Tipo di relè: Relè a stato solido
- Dimensioni: 94 x 6.2 x 80mm
- Minima temperatura operativa: -40°C
- Classificazione di commutazione relè: Relè miniaturizzato
- Gamma tensione in ingresso: 18.5 → 33.6V cc
