Descrizione

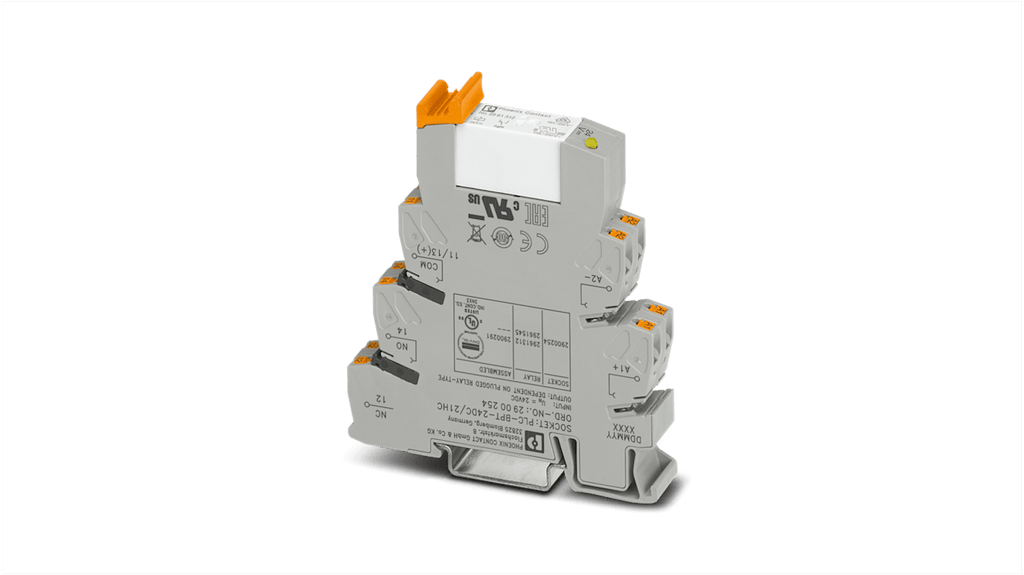

Il relè d'interfaccia Phoenix Contact serie PLC-RPT-24DC/21HC è un modulo relè compatto progettato per il montaggio su guida DIN. Dotato di una bobina a 24V cc e configurazione contatto SPDT, questo dispositivo consente di gestire il passaggio della corrente in applicazioni industriali. Le dimensioni del modulo sono 94 mm di lunghezza, 80 mm di altezza e 14 mm di profondità. La corrente di ingresso è di 18 mA, con una corrente di commutazione massima di 10 A e una tensione di switching di 250V ca/cc.
Il relè opera in un intervallo di temperatura da -40 °C a +60 °C, garantendo un isolamento sicuro tra la bobina e i contatti, realizzati in lega d'argento per resistere alla corrosione. La vita utile del dispositivo è di 30.000.000 cicli, con un tempo di attivazione di 8 ms e un tempo di spegnimento di 10 ms. Il terminale a vite consente collegamenti rapidi e sicuri, mentre l'uso di un adattatore V8 facilita il cablaggio del sistema.
Specifiche tecniche
| Tensione bobina | 24V cc |
| Configurazione contatto | SPDT |
| Tipo di montaggio | Guida DIN |
| Numero di poli | 1 |
| Tensione minima in ingresso | 20.2V |
| Tensione in ingresso massima | 24V cc |
| Tipo di terminale | Vite |
| Tensione di switching | 250V ca/cc |
| Profondità | 14mm |
| Altezza | 80mm |
| Lunghezza | 94mm |
| Serie | PLC-RPT- 24DC/21HC |
| Materiale contatto | Lega di argento |
| Corrente in ingresso | 18mA |
| Minima temperatura operativa | -40°C |
| Massima temperatura operativa | +60°C |
| Dimensioni | 94 x 14 x 80mm |
| Gamma tensione in ingresso | 20.2 → 33.6V cc |
| Temperatura di esercizio | -40 → +60°C |
| Vita | 30000000Cycles |
| Tempo di attivazione | 8ms |
| Tempo di spegnimento | 10ms |
| Per utilizzo con | Correnti continue elevate |
| Accessorio | Modulo relè |
| Caratteristiche speciali | Grado di protezione RT II |
| Classificazione di commutazione relè | Relè a innesto |
| Tipo di relè | Relè a stato solido |
- Tensione bobina: 24V cc
- Configurazione contatto: SPDT
- Tipo di montaggio: Guida DIN
- Numero di poli: 1
- Tensione minima in ingresso: 20.2V
- Tensione in ingresso massima: 24V cc
- Tipo di terminale: Vite
- Tensione di switching: 250V ca/cc
- Profondità: 14mm
- Altezza: 80mm
- Lunghezza: 94mm
- Serie: PLC-RPT- 24DC/21HC
- Materiale contatto: Lega di argento
- Corrente in ingresso: 18mA
- Minima temperatura operativa: -40°C
- Massima temperatura operativa: +60°C
- Dimensioni: 94 x 14 x 80mm
- Gamma tensione in ingresso: 20.2 → 33.6V cc
- Temperatura di esercizio: -40 → +60°C
- Vita: 30000000Cycles
- Tempo di attivazione: 8ms
- Tempo di spegnimento: 10ms
- Per utilizzo con: Correnti continue elevate
- Accessorio: Modulo relè
- Caratteristiche speciali: Grado di protezione RT II
- Classificazione di commutazione relè: Relè a innesto
- Tipo di relè: Relè a stato solido
