Maggiori dettagli
Descrizione

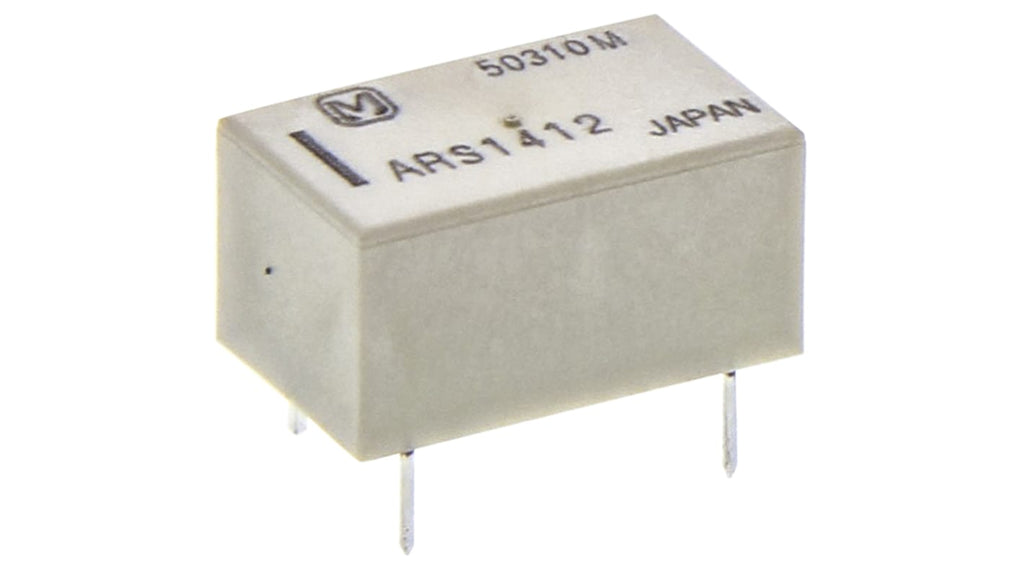

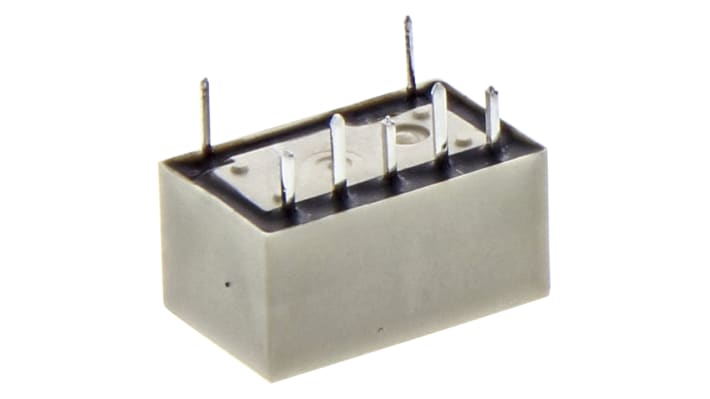

Relè alte frequenze 3GHz per montaggio su circuito stampato, contatto SPDT, tensione bobina 12V cc. Serie ARS di Panasonic, dimensioni 14 x 8.6 x 7.2 mm, impedenza 50Ω e 75Ω, resistenza bobina 720Ω, isolamento 35 dB a 3 GHz, perdita di inserzione 0.35 dB a 3 GHz, temperatura di esercizio -40 a +70°C, vita 1000000 cicli, materiale contatto placcato oro.
Specifiche tecniche
| Frequenza della bobina massima | 3GHz |
| Tipo di relè | Relè HF |
| Resistenza bobina | 720Ω |
| Resistenza dei contatti | 100 MΩ |
| Perdita di inserzione | 0,35 dB a 3 GHz |
| Isolamento | 35 dB a 3 GHz |
| VSWR | 1.4 @ 3 GHz |
| Impedenza | 50Ω |
| Configurazione contatto | SPDT |
| Tensione bobina | 12V cc |
| Tipo di montaggio | Montaggio su circuito stampato |
| Potenza bobina | 200mW |
| Materiale contatto | Placcato oro |
| Tempo di funzionamento - con rimbalzo | 10ms |
| Tensione di switching | 30V |
| Temperatura di esercizio | -40 → +70°C |
| Dimensioni | 14 x 8.6 x 7.2mm |
| Vita | 1000000Cycles |
| Massima temperatura operativa | +70°C |
| Altezza | 7.2mm |
| Minima temperatura operativa | -40°C |
| Profondità | 8.6mm |
| Lunghezza | 14mm |
- Frequenza della bobina massima: 3GHz
- Tipo di relè: Relè HF
- Resistenza bobina: 720Ω
- Resistenza dei contatti: 100 MΩ
- Perdita di inserzione: 0,35 dB a 3 GHz
- Isolamento: 35 dB a 3 GHz
- VSWR: 1.4 @ 3 GHz
- Impedenza: 50Ω
- Configurazione contatto: SPDT
- Tensione bobina: 12V cc
- Tipo di montaggio: Montaggio su circuito stampato
- Potenza bobina: 200mW
- Materiale contatto: Placcato oro
- Tempo di funzionamento - con rimbalzo: 10ms
- Tensione di switching: 30V
- Temperatura di esercizio: -40 → +70°C
- Dimensioni: 14 x 8.6 x 7.2mm
- Vita: 1000000Cycles
- Massima temperatura operativa: +70°C
- Altezza: 7.2mm
- Minima temperatura operativa: -40°C
- Profondità: 8.6mm
- Lunghezza: 14mm
