Descrizione

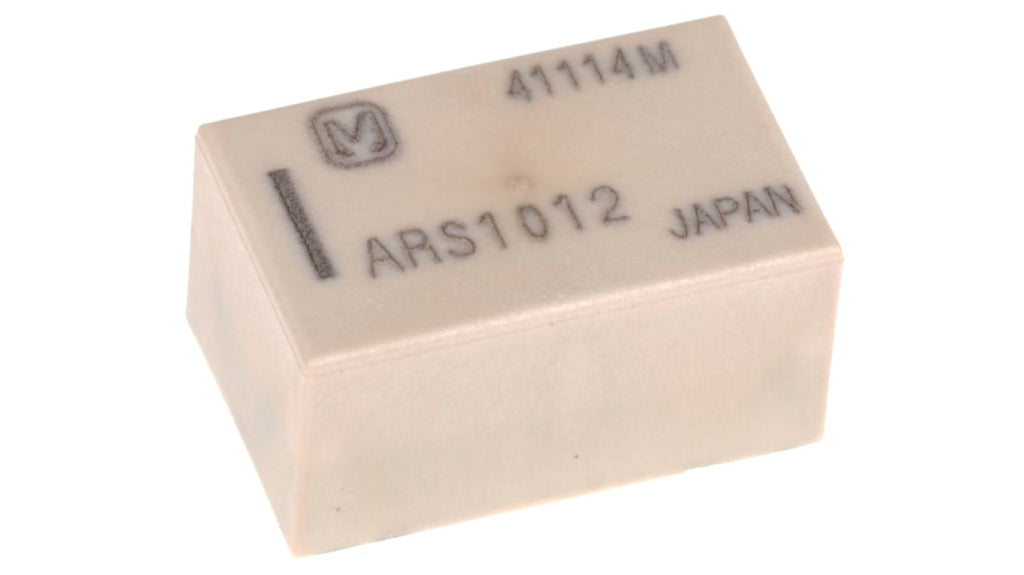

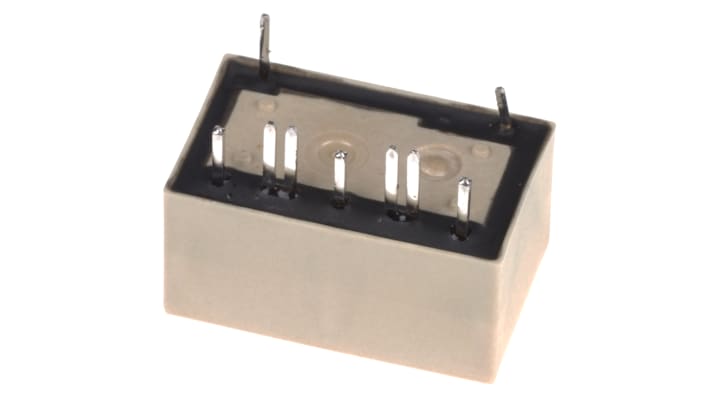

Relè alte frequenze 3GHz per montaggio su circuito stampato, contatto SPDT, tensione bobina 12V cc. Dimensioni 14 x 8.6 x 7.2 mm, impedenza 50 Ω e 75 Ω, resistenza bobina 720 Ω, resistenza contatti 100 mΩ, isolamento 30 dB a 3 GHz, VSWR 1.4 a 3 GHz, potenza bobina 200 mW, vita 300000 cicli elettrici, temperatura operativa -40 a +70°C. Marchio Panasonic, codice ARS1012.
Specifiche tecniche
| Frequenza della bobina massima | 3GHz |
| Tipo di relè | Relè HF |
| Resistenza bobina | 720Ω |
| Resistenza dei contatti | 100 mΩ |
| Perdita di inserzione | 0,3 a 3 GHz dB |
| Isolamento | 30 a 3 GHz dB |
| VSWR | 1.4 @ 3 GHz |
| Impedenza | 75Ω |
| Configurazione contatto | SPDT |
| Tensione bobina | 12V cc |
| Tipo di montaggio | Montaggio su circuito stampato |
| Potenza bobina | 200mW |
| Materiale contatto | Placcato oro |
| Lunghezza | 14mm |
| Vita | 300000 cicli (elettrici), 5000000 cicli (meccanici) |
| Profondità | 8.6mm |
| Temperatura di esercizio | -40 → +70°C |
| Tensione di switching | 30V cc |
| Minima temperatura operativa | -40°C |
| Altezza | 7.2mm |
| Dimensioni | 14 x 8.6 x 7.2mm |
| Massima temperatura operativa | +70°C |
- Frequenza della bobina massima: 3GHz
- Tipo di relè: Relè HF
- Resistenza bobina: 720Ω
- Resistenza dei contatti: 100 mΩ
- Perdita di inserzione: 0,3 a 3 GHz dB
- Isolamento: 30 a 3 GHz dB
- VSWR: 1.4 @ 3 GHz
- Impedenza: 75Ω
- Configurazione contatto: SPDT
- Tensione bobina: 12V cc
- Tipo di montaggio: Montaggio su circuito stampato
- Potenza bobina: 200mW
- Materiale contatto: Placcato oro
- Lunghezza: 14mm
- Vita: 300000 cicli (elettrici), 5000000 cicli (meccanici)
- Profondità: 8.6mm
- Temperatura di esercizio: -40 → +70°C
- Tensione di switching: 30V cc
- Minima temperatura operativa: -40°C
- Altezza: 7.2mm
- Dimensioni: 14 x 8.6 x 7.2mm
- Massima temperatura operativa: +70°C
