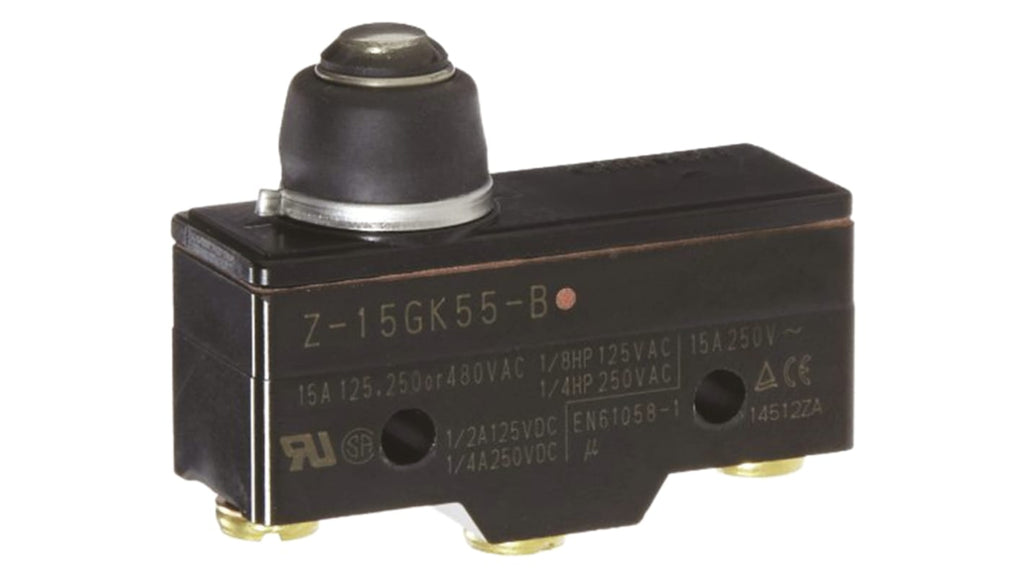

L'interruttore di fine corsa Omron, modello Z-15GK55, è un dispositivo di commutazione di alta precisione progettato per applicazioni industriali. Questo switch di base è dotato di una molla elicoidale e presenta una configurazione SPDT con contatti normalmente aperti/chiusi (NO/NC). La capacità di commutazione massima è di 15 A, con un valore nominale di 250 V in corrente alternata e 14 V in corrente continua. La massima tensione di funzionamento è di 500 V in AC.
Il dispositivo è protetto da un involucro in resina termoindurente con grado di protezione IP62, rendendolo adatto per ambienti non critici. Le dimensioni dell'interruttore sono 49.2 mm di lunghezza, 37.4 mm di larghezza e 17.45 mm di profondità. È operativo in un range di temperatura da -25 °C a +80 °C e garantisce una durata meccanica di 20.000.000 operazioni. La connessione avviene tramite saldatura, e il dispositivo è conforme alle normative UL e CSA.
Specifiche tecniche
| Tipo di attuatore | Molla elicoidale |
| Configurazione polo e corsa | SPDT |
| Configurazione stato normale | NO/NC |
| Protezione IP | IP62 |
| Corrente massima | 15A |
| Materiale custodia | Resina termoindurente |
| Massima tensione c.a. | 500V |
| Tensione massima c.c. | 250V |
| Tipo di connessione | Saldatura |
| Tipo di azione | Azione rapida |
| Lunghezza | 49.2mm |
| Massima temperatura operativa | +80°C |
| Minima temperatura operativa | -25°C |
| Larghezza | 37.4mm |
| Profondità | 17.45mm |
| Durata meccanica | 20000000Operations |
- Tipo di attuatore: Molla elicoidale
- Configurazione polo e corsa: SPDT
- Configurazione stato normale: NO/NC
- Protezione IP: IP62
- Corrente massima: 15A
- Materiale custodia: Resina termoindurente
- Massima tensione c.a.: 500V
- Tensione massima c.c.: 250V
- Tipo di connessione: Saldatura
- Tipo di azione: Azione rapida
- Lunghezza: 49.2mm
- Massima temperatura operativa: +80°C
- Minima temperatura operativa: -25°C
- Larghezza: 37.4mm
- Profondità: 17.45mm
- Durata meccanica: 20000000Operations
