Descrizione

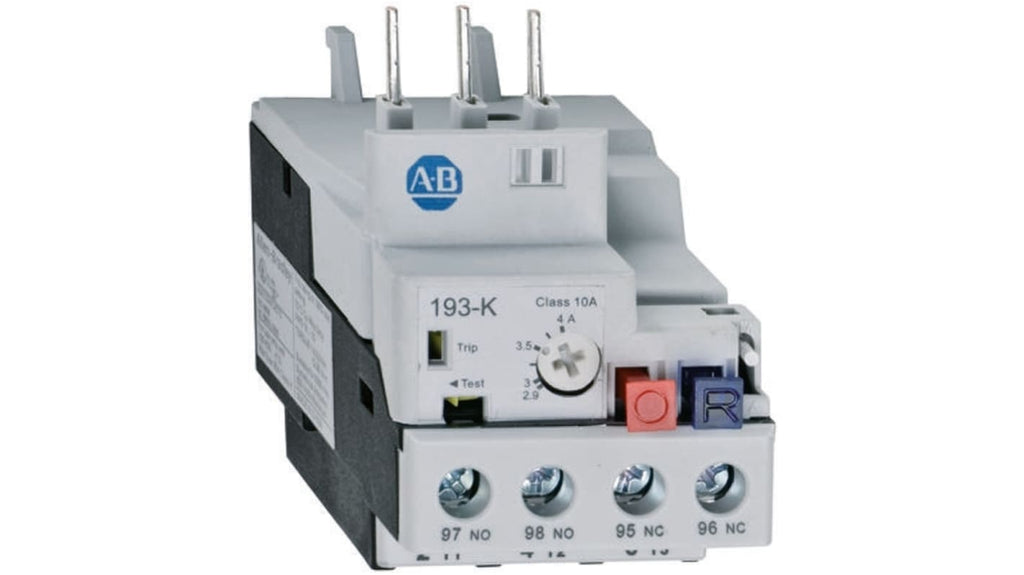

Il relè di sovraccarico Allen Bradley 193-KC12 è un dispositivo miniaturizzato bimetallico progettato per proteggere i motori contro la perdita di fase e il sovraccarico. Questo modello presenta una classe di innesto 10 e una configurazione di contatti di 1 NO + 1 NC, con un carico nominale motore F.L.C. compreso tra 9 e 12,5 A e una corrente nominale del contatto di 12,5 A.
Il relè è dotato di un contatto di innesto incorporato (95/96) e di un contatto di segnale (97/98). Il metodo di reset è selezionabile tra automatico e manuale. Le dimensioni del dispositivo sono 50 mm di lunghezza, 44,9 mm di larghezza e 78,7 mm di profondità. È operativo in un range di temperatura da -20 °C a +60 °C e supporta una tensione di controllo fino a 690 V ca.
Il relè è stabile, resistente agli urti e può essere montato direttamente su un teleruttore 100-K. Include un attuatore di prova/innesto e un attuatore di arresto, con un consumo di potenza nominale di 6 W.
Specifiche tecniche
| Carico nominale motore F.L.C. | 9 → 12,5 A |
| Corrente nominale contatto | 12,5 A |
| Range | Bulletin |
| Serie | 193-K |
| Potenza nominale | 6 W |
| Configurazione stato normale | 1 NO + 1 NC |
| Metodo di reset | Automatico, manuale |
| Tipo terminale | Vite |
| Larghezza | 44.9mm |
| Numero di contatti ausiliari | 2 |
| Profondità | 78.7mm |
| Lunghezza | 50mm |
| Minima temperatura operativa | -20°C |
| Massima temperatura operativa | +60°C |
| Range di temperatura operativa | -20 → +60 °C |
| Tensione di controllo | 690 V ca |
| Tensione nominale contatto | 690 V c.a. |
- Carico nominale motore F.L.C.: 9 → 12,5 A
- Corrente nominale contatto: 12,5 A
- Range: Bulletin
- Serie: 193-K
- Potenza nominale: 6 W
- Configurazione stato normale: 1 NO + 1 NC
- Metodo di reset: Automatico, manuale
- Tipo terminale: Vite
- Larghezza: 44.9mm
- Numero di contatti ausiliari: 2
- Profondità: 78.7mm
- Lunghezza: 50mm
- Minima temperatura operativa: -20°C
- Massima temperatura operativa: +60°C
- Range di temperatura operativa: -20 → +60 °C
- Tensione di controllo: 690 V ca
- Tensione nominale contatto: 690 V c.a.
