Descrizione

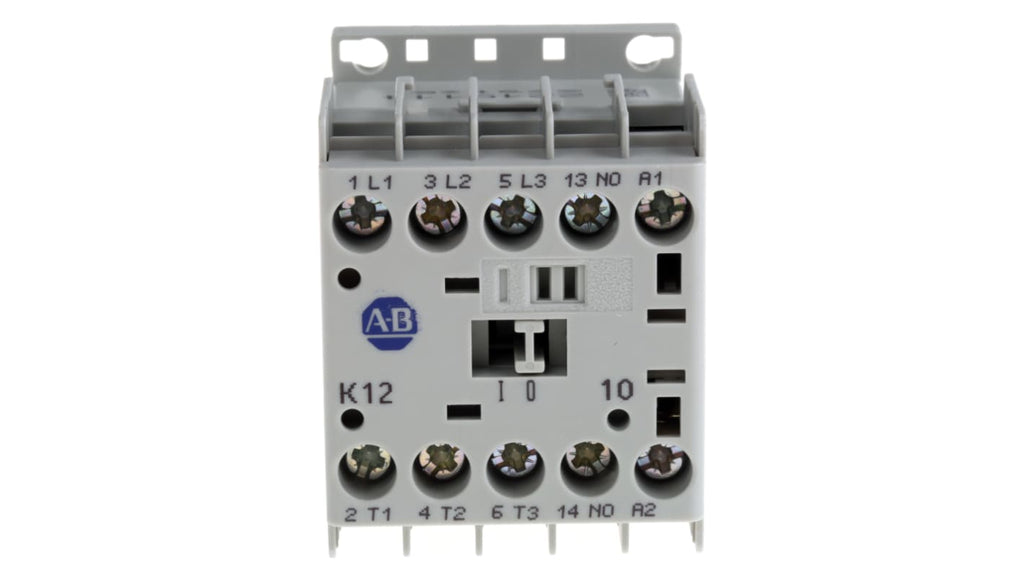

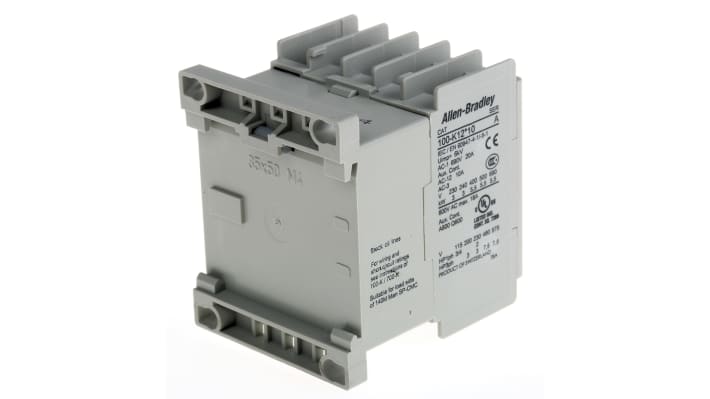

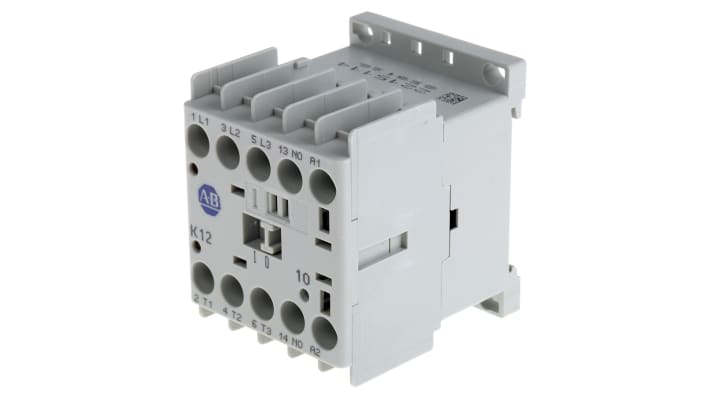

Il contattore di controllo motori Allen Bradley, serie 100K, è un dispositivo miniaturizzato progettato per applicazioni commerciali e industriali leggere. Questo modello, codice 100-K12DJ10, presenta 3 poli e 3 contatti normalmente aperti (NA), con una corrente nominale di 12 A e una potenza nominale di 5,5 kW. La tensione della bobina è di 24 V c.c. e il contattore supporta una tensione nominale di contatto fino a 690 V c.a. Le dimensioni del contattore sono 50 mm in altezza, 45 mm in larghezza e 53 mm in profondità, con un peso ridotto che facilita l'installazione in spazi ristretti.
Il dispositivo è dotato di un soppressore di sovratensioni integrato e presenta terminali progettati per essere fuori portata delle dita, garantendo maggiore sicurezza. La temperatura operativa varia da -25°C a +60°C. È completamente compatibile con il relè di sovraccarico bimetallico Bulletin 193-K e conforme agli standard IEC 60947-4-1 e IEC 60947-5-1. Certificato CE, cULus e CCC, è adatto per l'uso con motori IE3 secondo IEC 60034-30.
Specifiche tecniche
| Tensione bobina | 24 V c.c. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 12 A |
| Range | 100 Series |
| Potenza nominale | 5,5 kW |
| Serie | 100K |
| Funzione | Controllo motori |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 1 |
| Tipo terminale | Vite |
| Larghezza | 44.9mm |
| Lunghezza | 108.2mm |
| Profondità | 82.7mm |
| Massima temperatura operativa | +60°C |
| Minima temperatura operativa | -25°C |
- Tensione bobina: 24 V c.c.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 12 A
- Range: 100 Series
- Potenza nominale: 5,5 kW
- Serie: 100K
- Funzione: Controllo motori
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 1
- Tipo terminale: Vite
- Larghezza: 44.9mm
- Lunghezza: 108.2mm
- Profondità: 82.7mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -25°C
