Descrizione

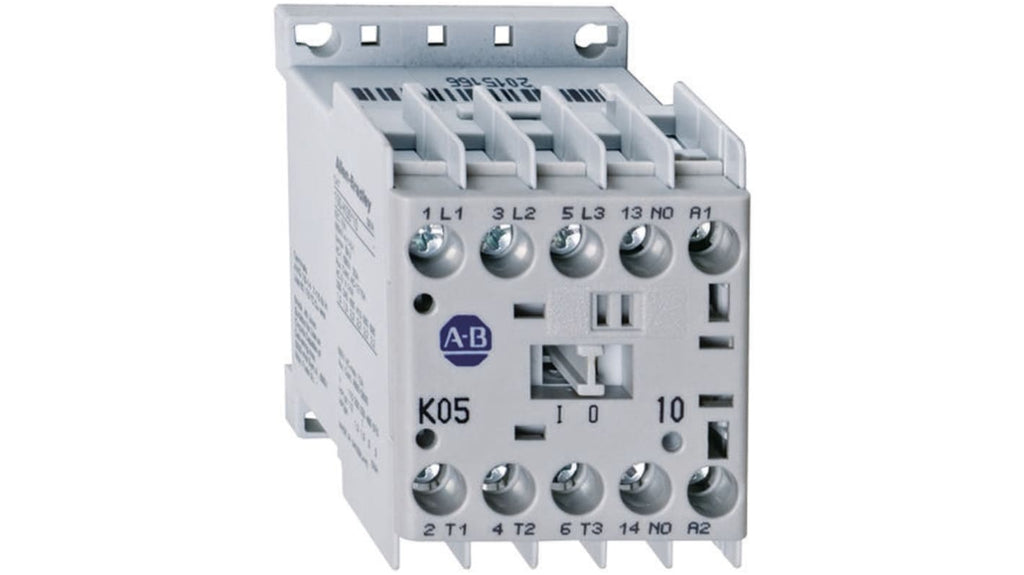

Il contattore Allen Bradley, serie 100K, è un dispositivo miniaturizzato progettato per applicazioni commerciali e industriali leggere. Questo modello presenta 3 poli e 3 contatti normalmente aperti (NA), con una corrente nominale di 9 A e una potenza nominale di 4 kW. La tensione della bobina è di 24 V c.a., mentre la tensione nominale del contatto raggiunge i 690 V c.a. Le dimensioni del contattore sono 50 mm in altezza, 45 mm in larghezza e 53 mm in profondità, con un peso ridotto che facilita l'installazione in spazi ristretti.
Il contattore è dotato di contatti meccanicamente collegati, garantendo un feedback di stato in caso di saldatura. La protezione IP2X assicura la sicurezza operativa, mentre il soppressore di sovratensioni integrato è disponibile come opzione. È compatibile con il relè di sovraccarico bimetallico Bulletin 193-K e supporta un range di temperatura operativa da -25°C a +60°C. La registrazione cULus e la marcatura CE confermano la conformità agli standard di sicurezza.
Specifiche tecniche
| Tensione bobina | 24 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 9 A |
| Range | 100 Series |
| Serie | 100K |
| Potenza nominale | 4 kW |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 1 |
| Tipo terminale | Vite |
| Larghezza | 44.9mm |
| Lunghezza | 108.2mm |
| Profondità | 82.7mm |
| Minima temperatura operativa | -25°C |
| Massima temperatura operativa | +60°C |
- Tensione bobina: 24 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 9 A
- Range: 100 Series
- Serie: 100K
- Potenza nominale: 4 kW
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 1
- Tipo terminale: Vite
- Larghezza: 44.9mm
- Lunghezza: 108.2mm
- Profondità: 82.7mm
- Minima temperatura operativa: -25°C
- Massima temperatura operativa: +60°C
