Maggiori dettagli
Descrizione

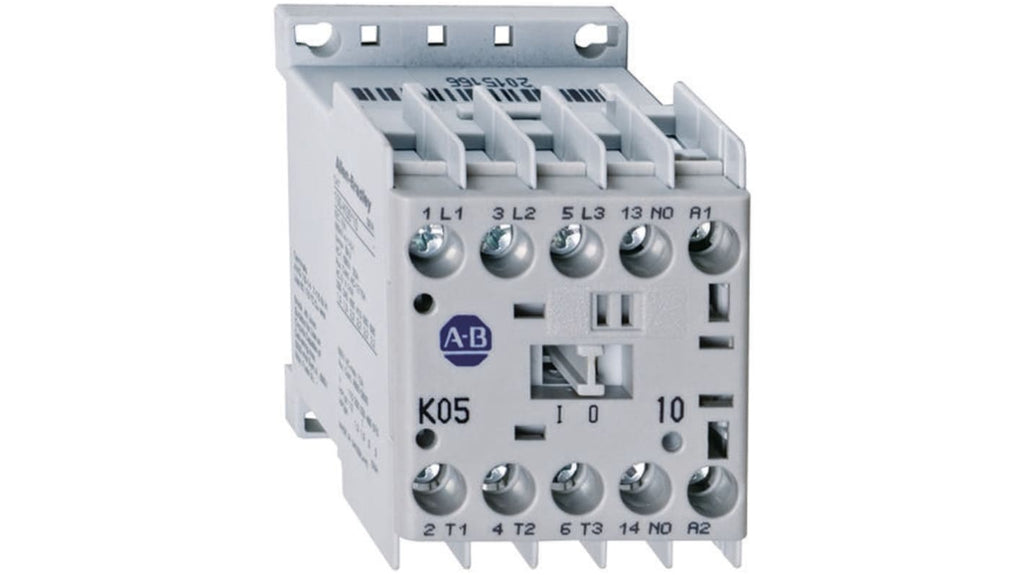

Il contattore Allen Bradley, serie 100K, è un dispositivo miniaturizzato progettato per applicazioni commerciali e industriali leggere. Questo modello presenta 3 poli e 3 contatti normalmente aperti (NA), con una corrente nominale di 9 A e una potenza nominale di 4 kW. La tensione della bobina è di 110 V in corrente alternata, mentre la tensione nominale del contatto raggiunge i 690 V in corrente alternata. Le dimensioni del contattore sono 50 mm in altezza, 45 mm in larghezza e 53 mm in profondità, con un peso ridotto che facilita l'installazione in spazi ristretti.
Il dispositivo opera in un range di temperatura da -25°C a +60°C e presenta una protezione IP2X per la sicurezza. È dotato di contatti collegati meccanicamente, garantendo un feedback di stato in caso di saldatura. La configurazione prevede un terminale a vite e un contatto ausiliario. Il contattore è conforme agli standard IEC 60947-4-1 e IEC 60947-5-1, ed è registrato cULus (file N. E41850).
Specifiche tecniche
Tensione bobina | 110 V c.a. |
Numero di poli | 3 |
Tensione nominale contatto | 690 V c.a. |
Corrente nominale contatto | 9 A |
Potenza nominale | 4 kW |
Serie | 100K |
Range | 100 Series |
Configurazione stato normale | 3 NA |
Numero di contatti ausiliari | 1 |
Tipo terminale | Vite |
Larghezza | 44.9mm |
Lunghezza | 108.2mm |
Profondità | 82.7mm |
Massima temperatura operativa | +60°C |
Minima temperatura operativa | -25°C |
- Tensione bobina: 110 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 9 A
- Potenza nominale: 4 kW
- Serie: 100K
- Range: 100 Series
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 1
- Tipo terminale: Vite
- Larghezza: 44.9mm
- Lunghezza: 108.2mm
- Profondità: 82.7mm
- Massima temperatura operativa: +60°C
- Minima temperatura operativa: -25°C
