Descrizione

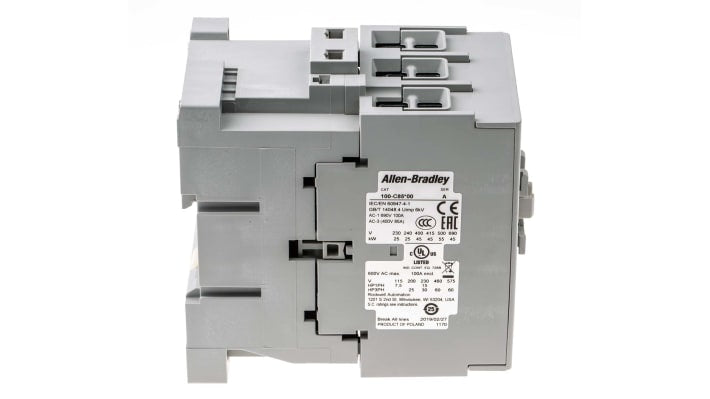

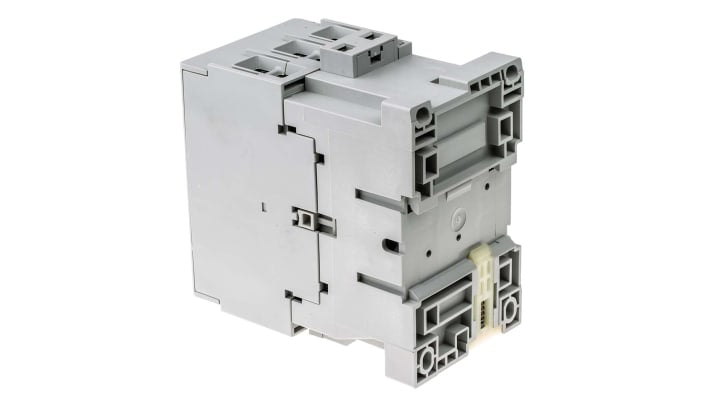

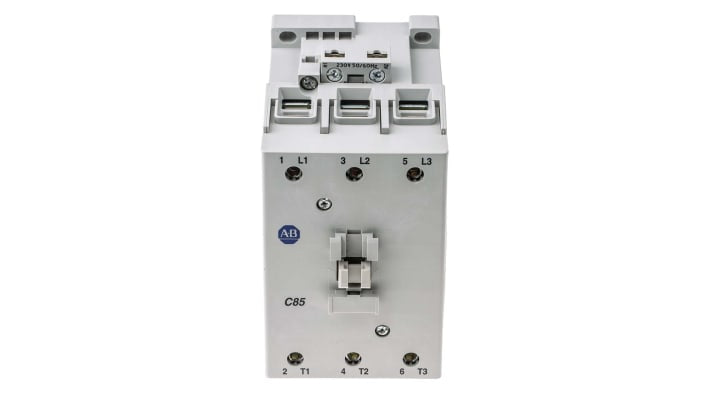

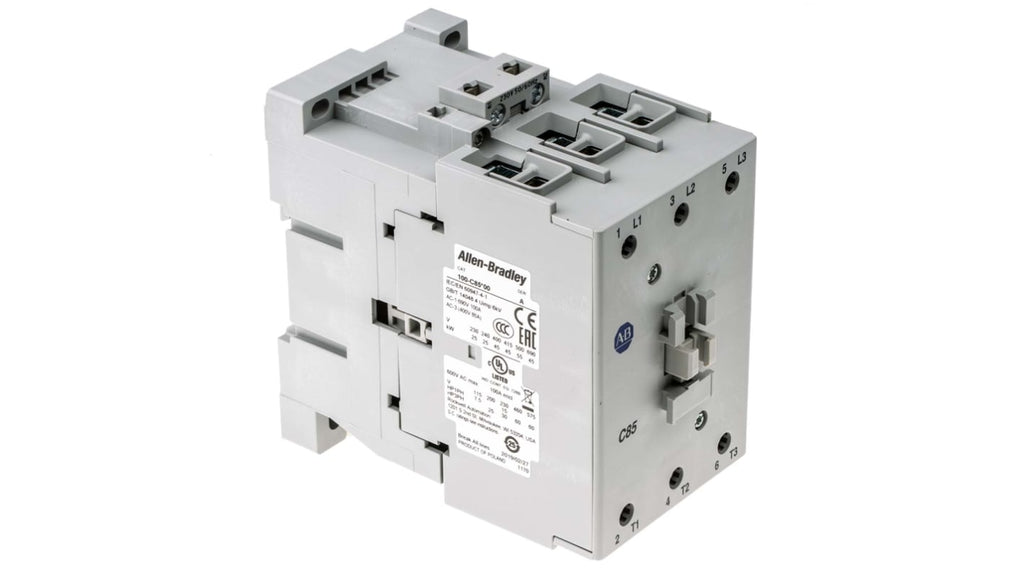

Il contattore Allen Bradley, serie 100C, è un dispositivo di commutazione progettato per applicazioni industriali. Questo modello presenta 3 poli e 3 contatti normalmente aperti (NA), con una corrente nominale di 85 A e una potenza nominale di 45 kW. La tensione di bobina è di 230 V in corrente alternata. La tensione nominale del contatto raggiunge i 690 V in AC3.
Le dimensioni del contattore sono 90 mm di larghezza, 175 mm di lunghezza e 132 mm di profondità. È dotato di un contatto ausiliario e utilizza terminali a vite per il collegamento. La vita elettrica è stimata in 1,3 milioni di operazioni a 400 V.
Il contattore è conforme agli standard IEC947, EN60 947, VDE0660, UL508 e CSA22.2, e presenta omologazioni UL e CSA. La serie 100C è progettata per garantire efficienza energetica, affidabilità e facilità di installazione, con terminali coil reversibili e opzioni di montaggio su guida DIN o a pannello.
Specifiche tecniche
| Tensione bobina | 230 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a. |
| Corrente nominale contatto | 85 A |
| Serie | 100C |
| Range | 100 Series |
| Potenza nominale | 45 kW |
| Configurazione stato normale | 3 NA |
| Numero di contatti ausiliari | 1 |
| Tipo terminale | Vite |
| Larghezza | 90mm |
| Lunghezza | 175mm |
| Profondità | 132mm |
- Tensione bobina: 230 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a.
- Corrente nominale contatto: 85 A
- Serie: 100C
- Range: 100 Series
- Potenza nominale: 45 kW
- Configurazione stato normale: 3 NA
- Numero di contatti ausiliari: 1
- Tipo terminale: Vite
- Larghezza: 90mm
- Lunghezza: 175mm
- Profondità: 132mm
