La serie 100-C di contattori Allen Bradley, compatta e potente, garantisce affidabilità ed efficienza superiori. Questi contattori IEC versatili gestiscono facilmente le alte correnti di avviamento dei motori moderni e altri carichi grazie alla loro elevata capacità di commutazione. Progettati per ottimizzare lo spazio sul pannello con un telaio ridotto, offrono un collegamento affidabile e un cablaggio semplice grazie ai due collegamenti di alimentazione separati per polo. Il consumo energetico ridotto consente di risparmiare tempo e denaro. Realizzati in materiali ecocompatibili e conformi alla direttiva RoHS, rappresentano una scelta sostenibile.

I contattori della serie 100-C con bobine c.c. integrano la soppressione delle sovratensioni e offrono terminali coil reversibili, con possibilità di montaggio anteriore e laterale dei contatti ausiliari. Compatibili con montaggio su guida DIN 35mm o a pannello, la loro larghezza di linea varia da 9 a 97 A. Dotati di protezione IP2X per la sicurezza degli operatori e del dispositivo, supportano relè di sovraccarico elettronici e bimetallici. Una gamma completa di accessori consente la creazione di un sistema di avviamento flessibile e integrato.

Caratteristiche:
- Tensione di commutazione massima: 690V AC3
- Coil: 24Vdc, assorbe 200W di spunto, fino a 16W di mantenimento
- Vita elettrica: 1,3 milioni di operazioni
- 3 poli, 1 contatto ausiliario NA da 4 a 11kW
- Soppressione delle sovratensioni incorporata con bobine c.c.

Nota: Verificare l'alimentazione e i contatti utilizzati nel circuito, che possono resistere a correnti di picco di 8,3 A. Standard: IEC947, EN60 947, VDE0660, UL508, CSA22.2.

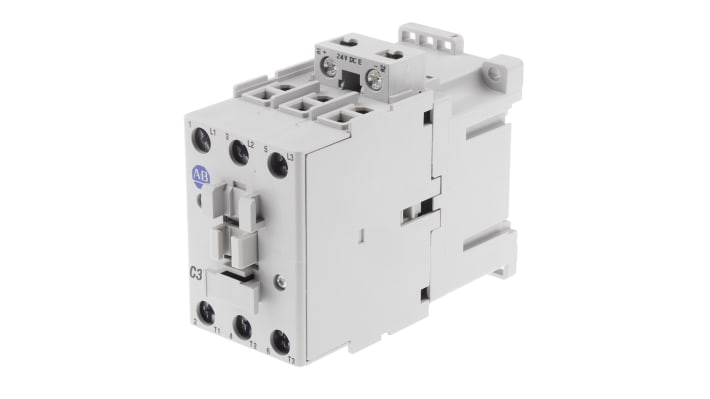

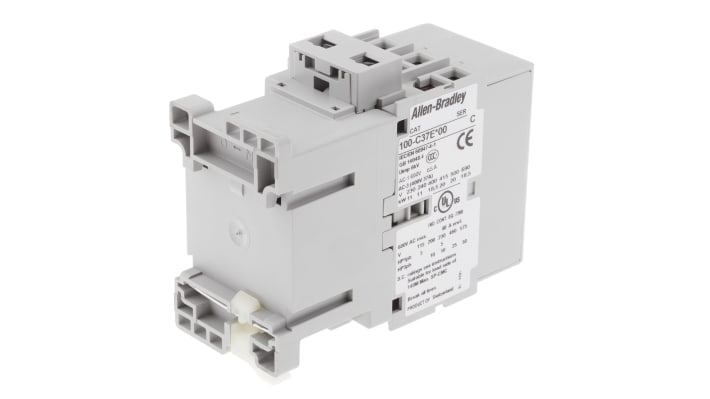

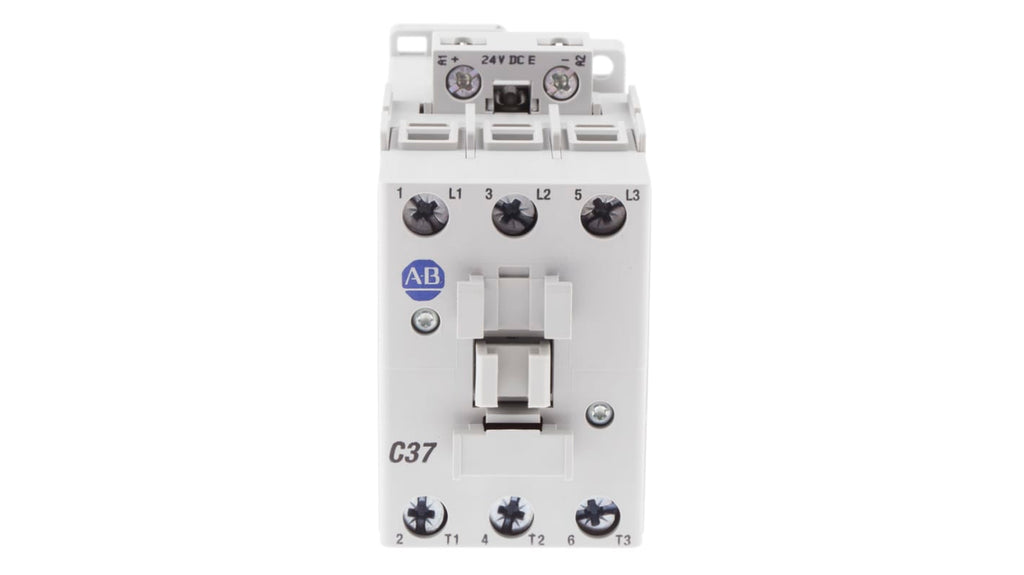

Il modello 100-C37EJ00 è un contattore a 3 poli con potenza nominale di 18,5 kW, dotato di coil elettronico 24V c.c. e corrente d'esercizio nominale di 37A. Include terminali a vite e terminazione coil lato linea.

I contattori sono dispositivi elettromagnetici che commutano elevate correnti elettriche usando una coil interna, aprendo o chiudendo i contatti al passaggio della corrente. Simili ai relè, gestiscono carichi maggiori e supportano più di 15 ampere, rendendoli ideali per applicazioni su larga scala. Controllabili a distanza, sono utilizzati per il controllo logico, come l'accensione e lo spegnimento simultaneo di diversi circuiti. Dotati di alte tensioni coil, offrono più opzioni di ingresso e uscita rispetto ai relè, e sono comunemente impiegati per motori elettrici e sistemi di illuminazione.

I contattori Allen Bradley sono progettati per prestazioni eccellenti, offrendo una gamma di prodotti per il controllo motore, tra cui contattori IEC e NEMA compatibili con accessori per soluzioni ottimali.

Il sistema di controllo modulare MCS di Allen Bradley offre flessibilità nel progettare sistemi adattabili, in linea con gli standard fino a 85AC3. Include una vasta gamma di accessori, facilità di assemblaggio, installazione e modifica per efficienza nei costi, e riduzione del volume del contenitore richiesto grazie al design compatto. Il concetto modulare e il metodo "a innesto" semplificano il montaggio su guida DIN.

• Tensione bobina: 24 V c.c.
• Numero di poli: 3
• Tensione nominale contatto: 690 V c.a.
• Corrente nominale contatto: 37 A
• Serie: 100C
• Range: 100 Series
• Potenza nominale: 18,5 kW
• Funzione: Controllo motori
• Configurazione stato normale: 3 NA
• Larghezza: 45mm
• Lunghezza: 81mm
• Profondità: 104mm
• Massima temperatura operativa: +60°C
• Minima temperatura operativa: -25°C
