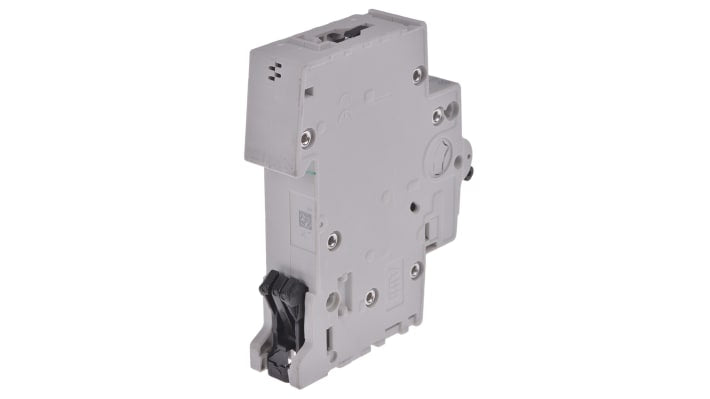

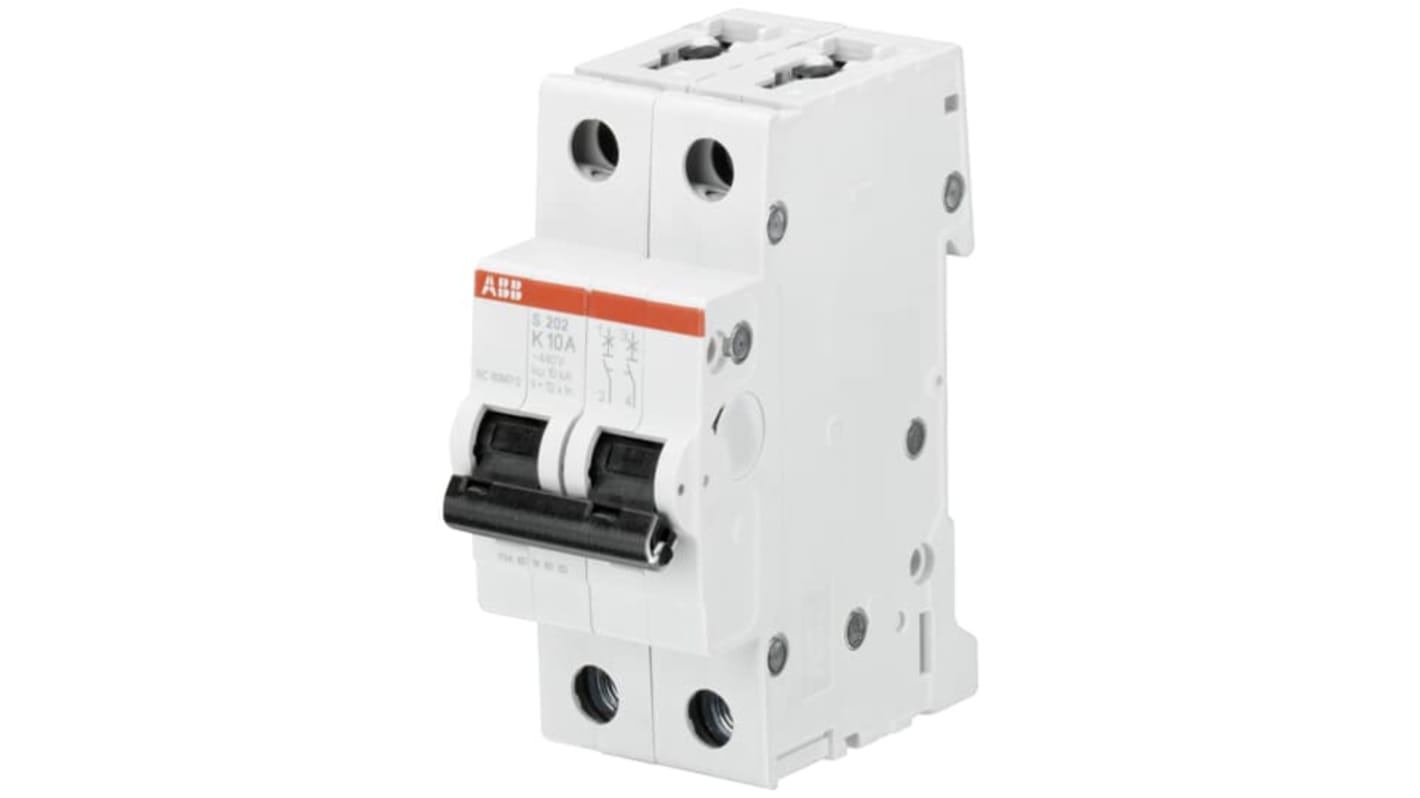

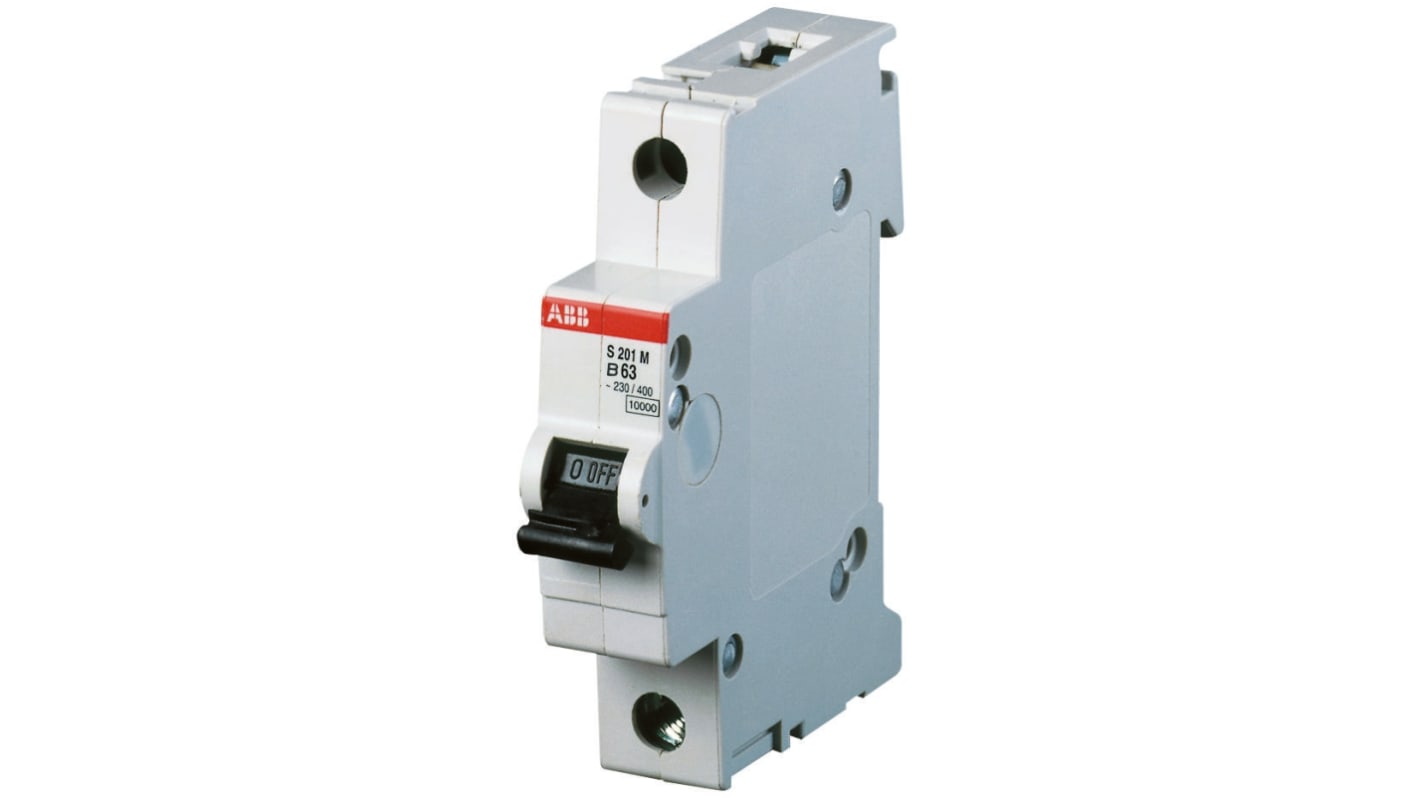

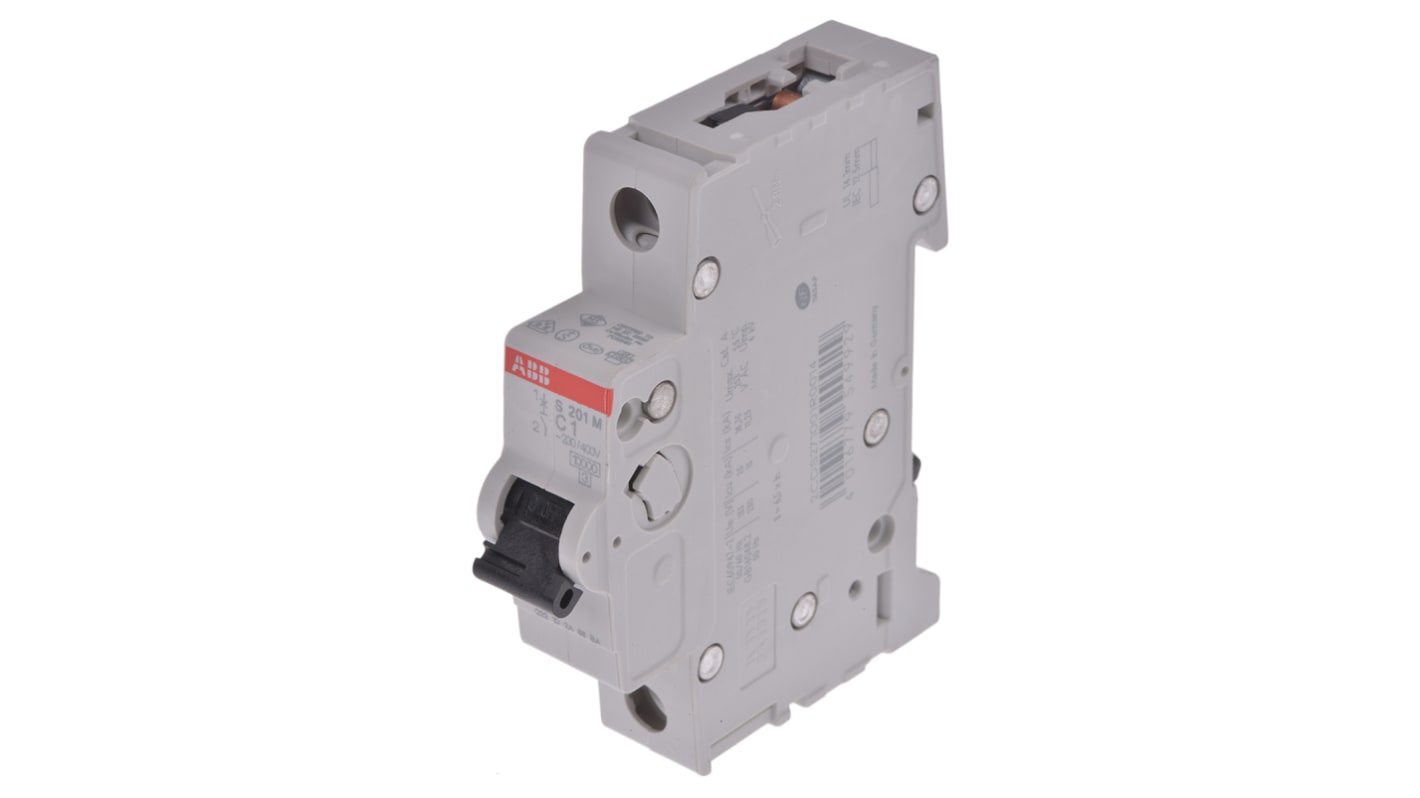

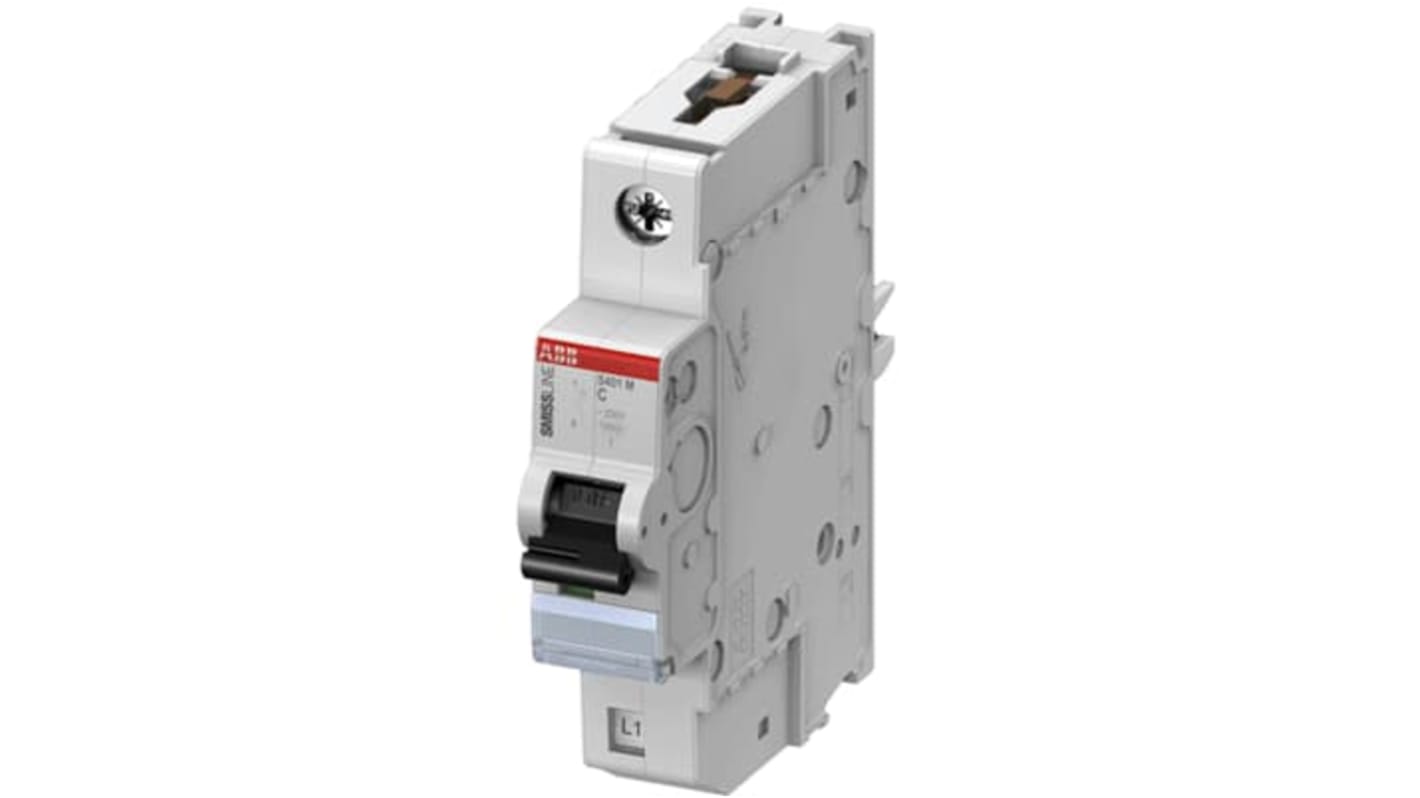

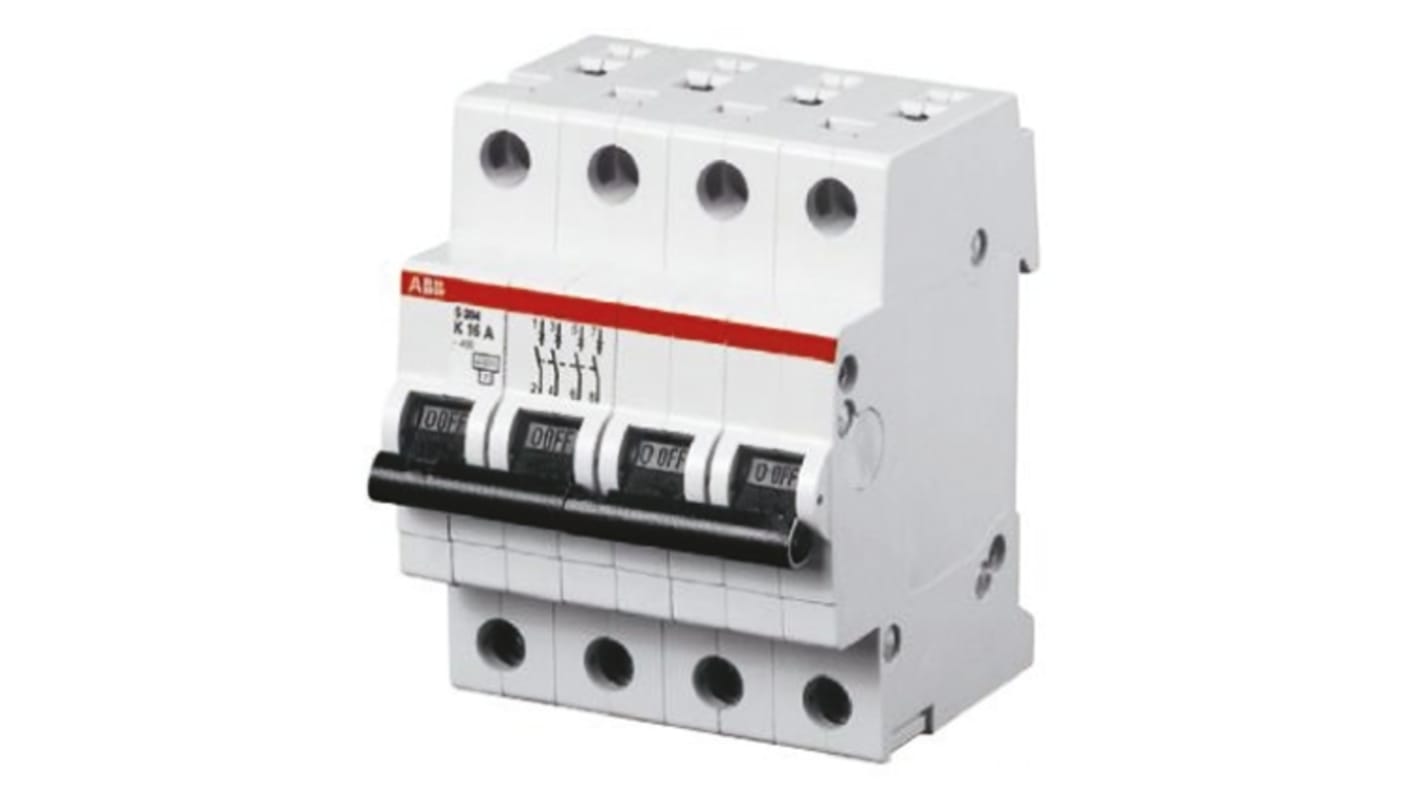

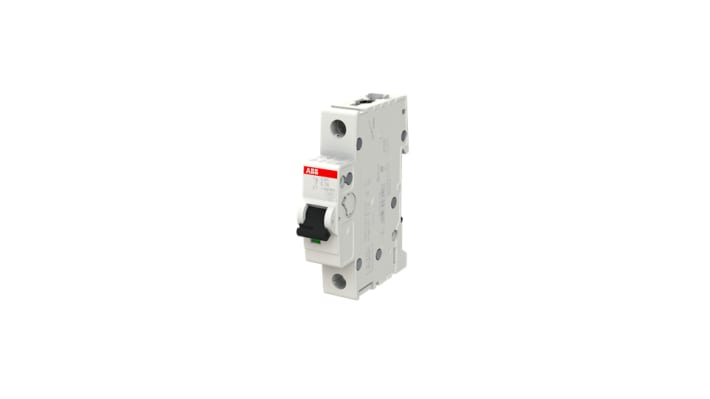

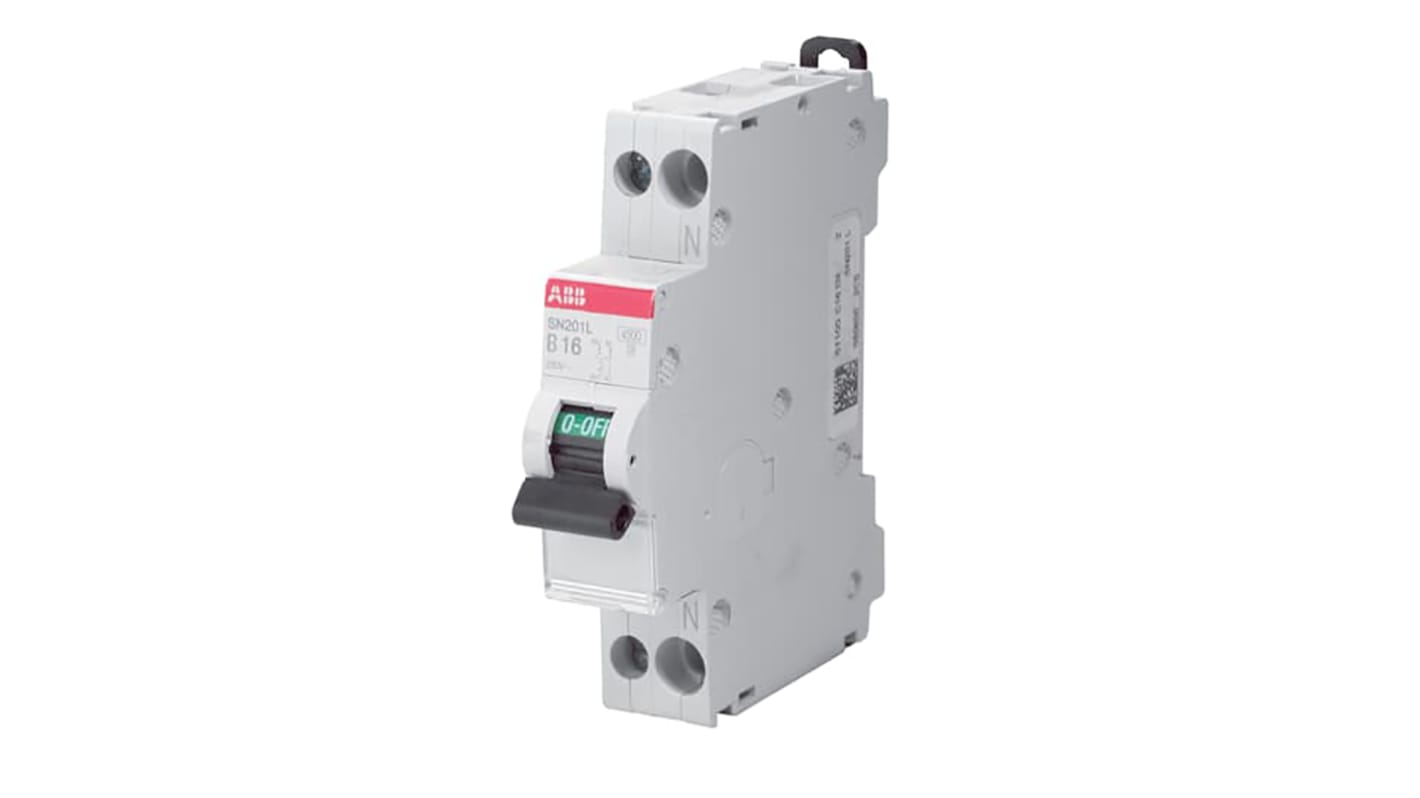

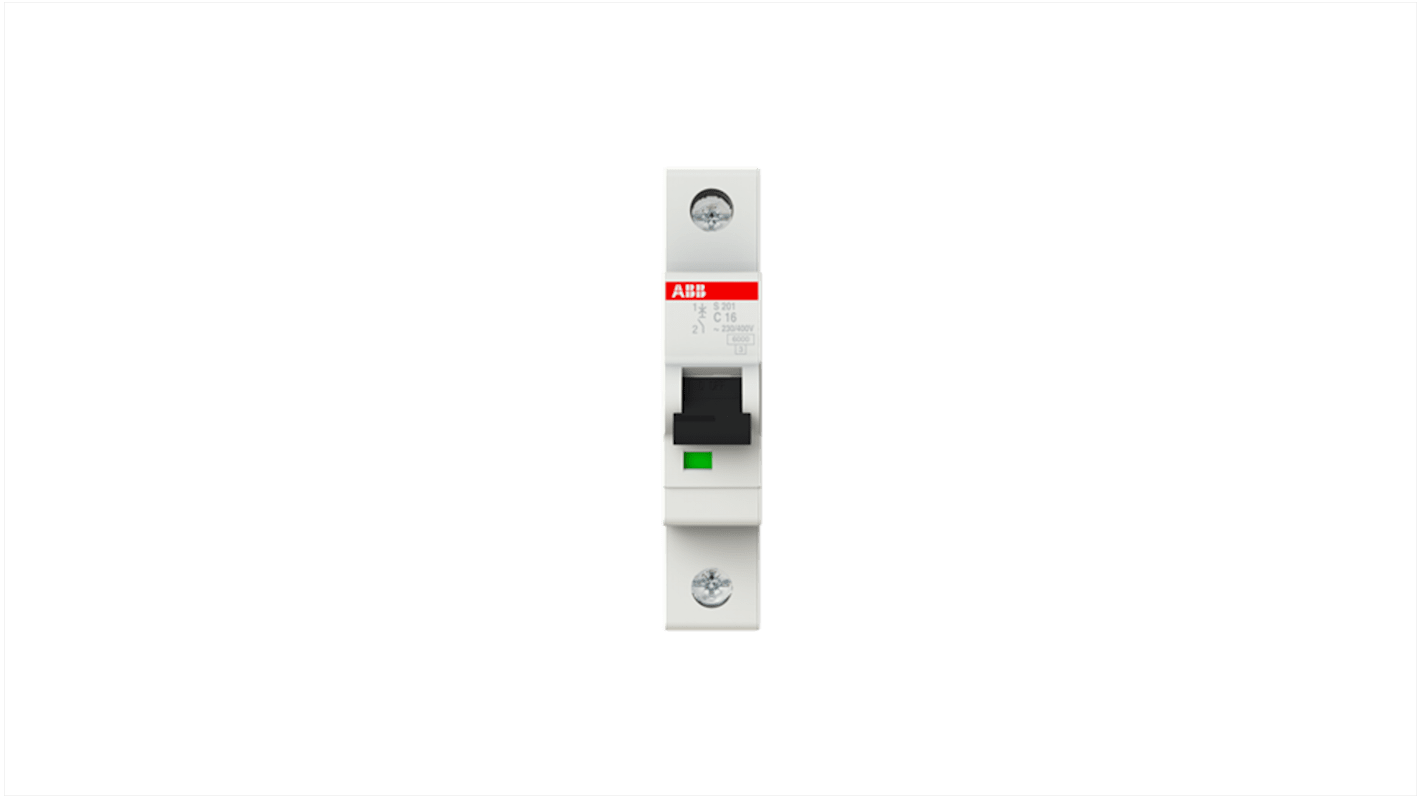

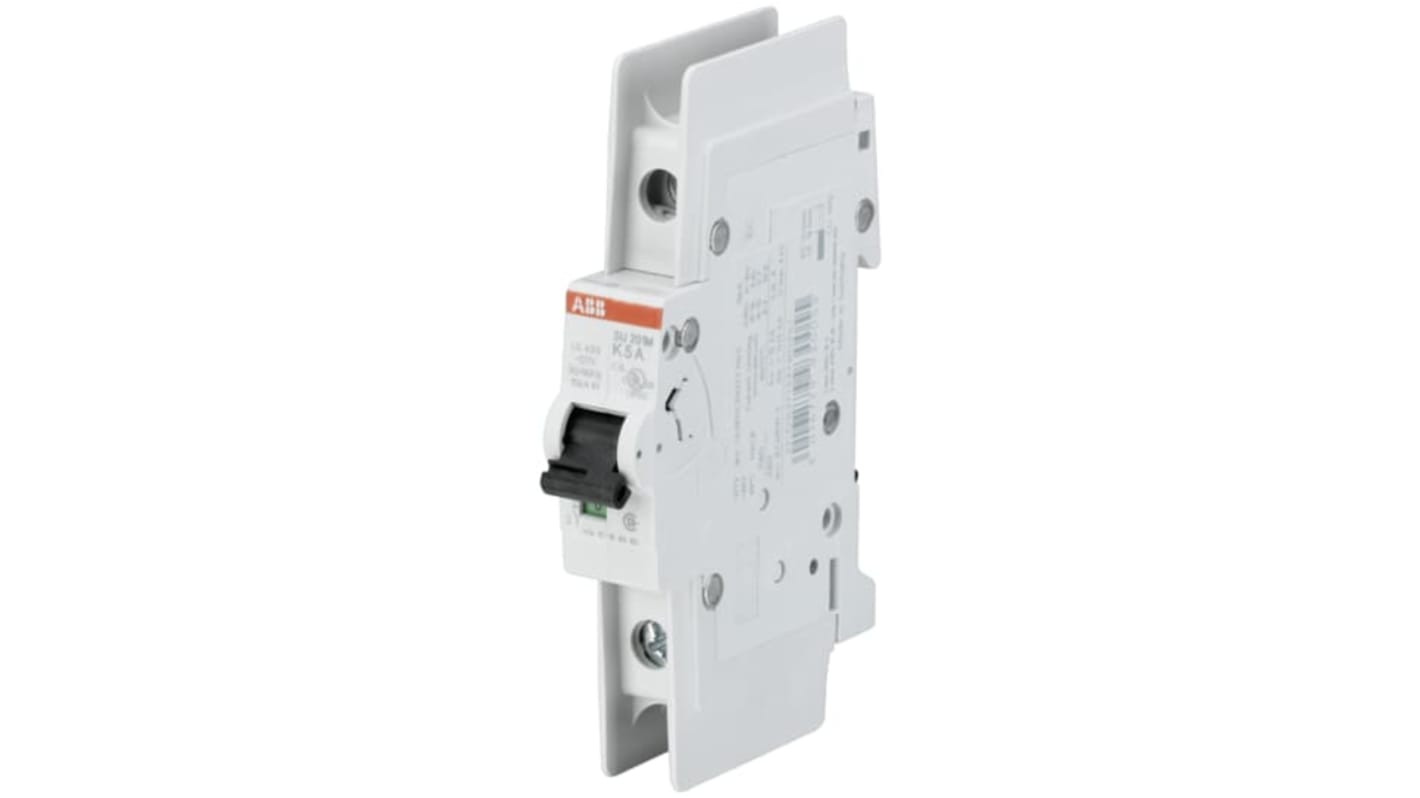

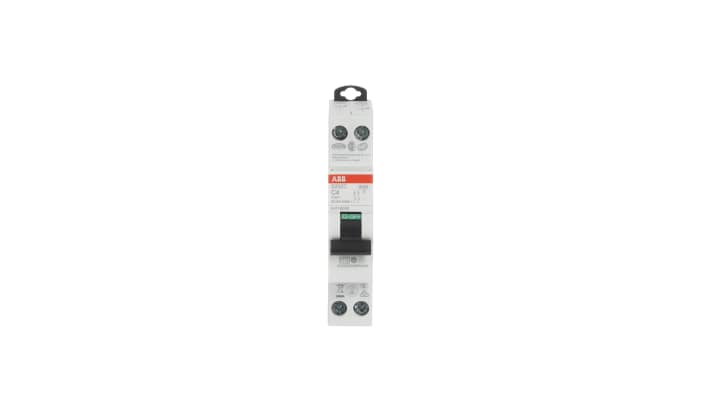

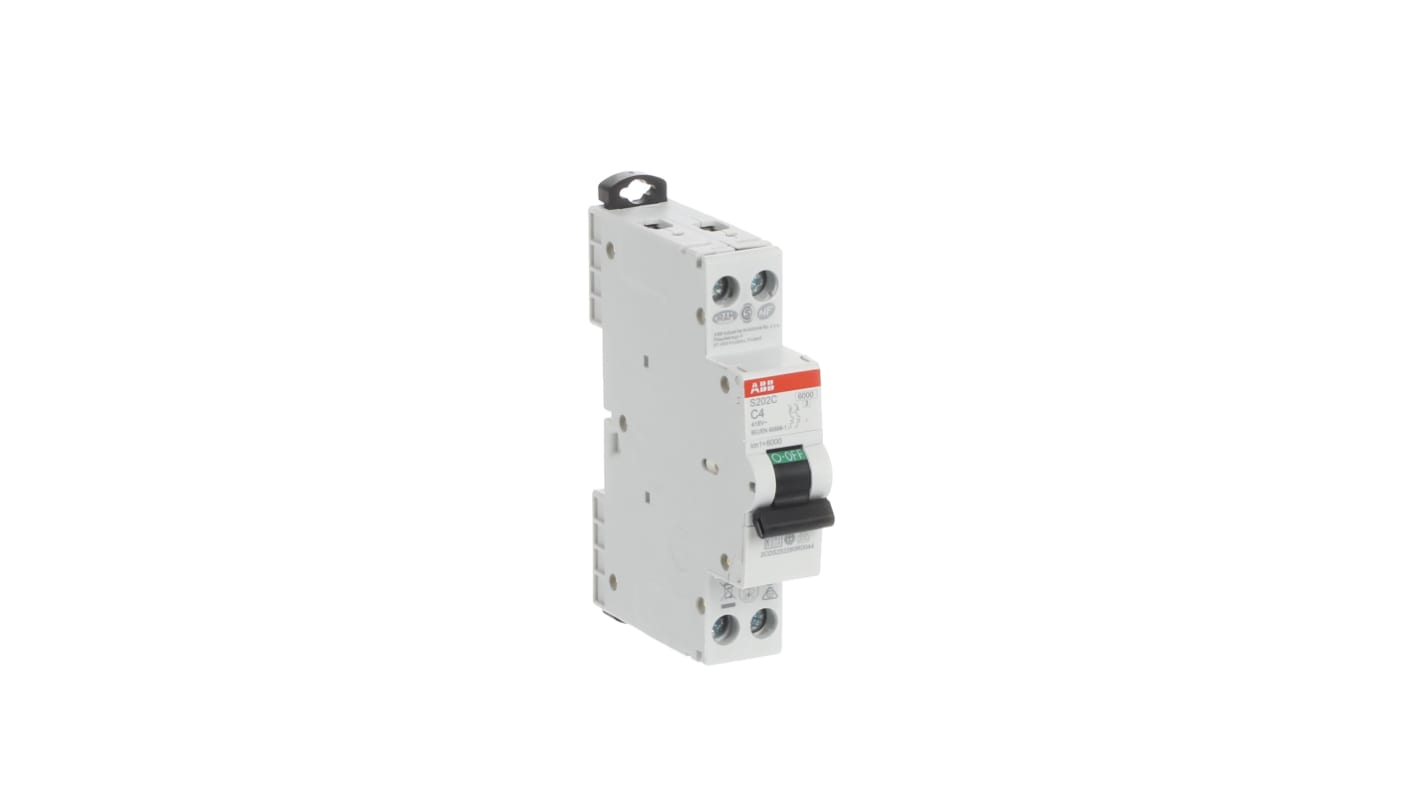

A cosa serve un interruttore magnetotermico e in cosa differisce da un fusibile?

Un interruttore magnetotermico protegge i circuiti e i macchinari industriali da due tipi distinti di sovracorrente: il sovraccarico prolungato, gestito dalla protezione termica con intervento a tempo inverso, e il cortocircuito, gestito dalla protezione magnetica con intervento istantaneo. A differenza di un fusibile, l'interruttore magnetotermico è un dispositivo riarmatabile: dopo l'intervento, una volta eliminata la causa del guasto, può essere reinserito manualmente senza necessità di sostituzione. Il fusibile, invece, si distrugge in modo irreversibile all'intervento e richiede la sostituzione fisica del componente. Nei quadri industriali moderni, l'interruttore automatico magnetotermico ha sostituito il fusibile nella maggior parte delle applicazioni di protezione circuito, mentre il fusibile rimane presente come protezione di backup ad alta capacità di interruzione in posizione a monte.

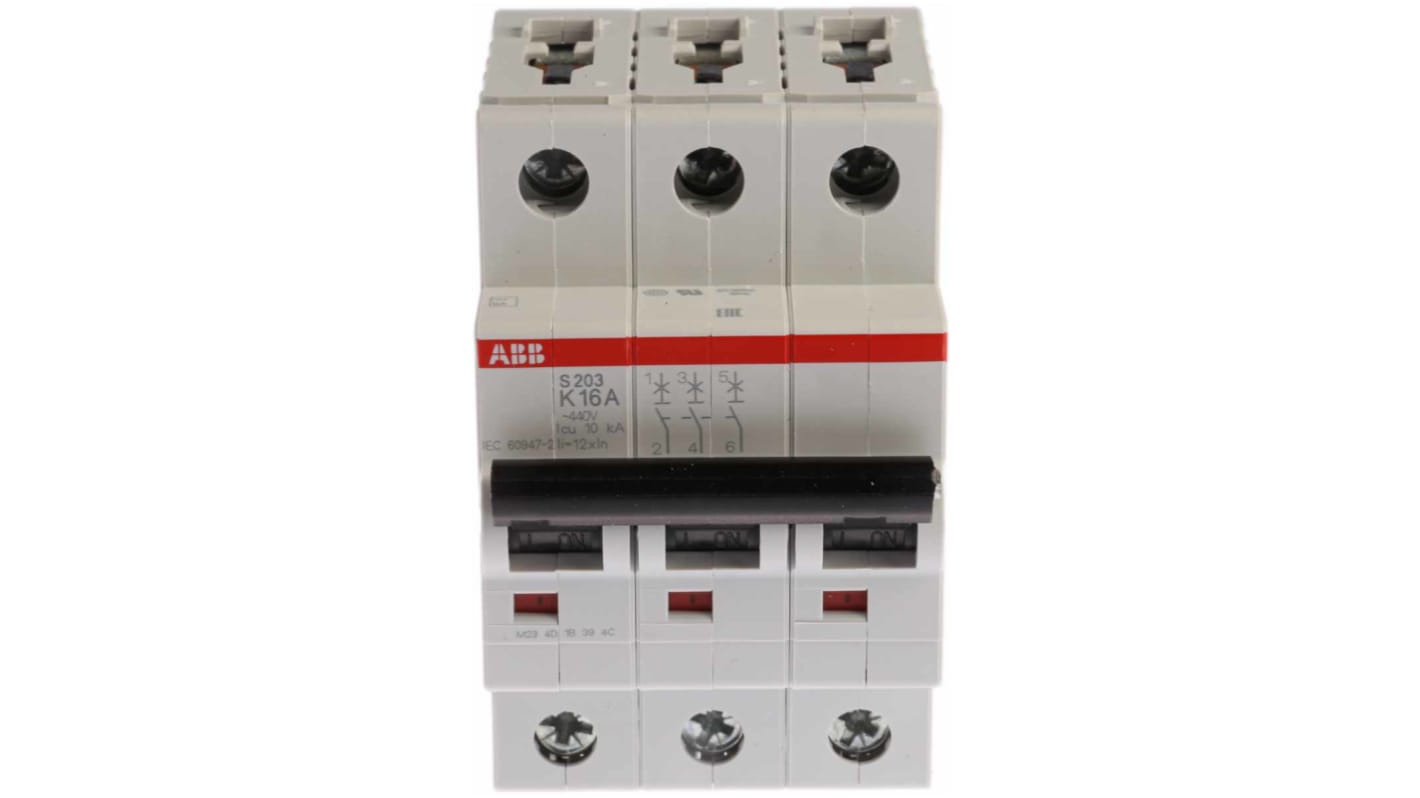

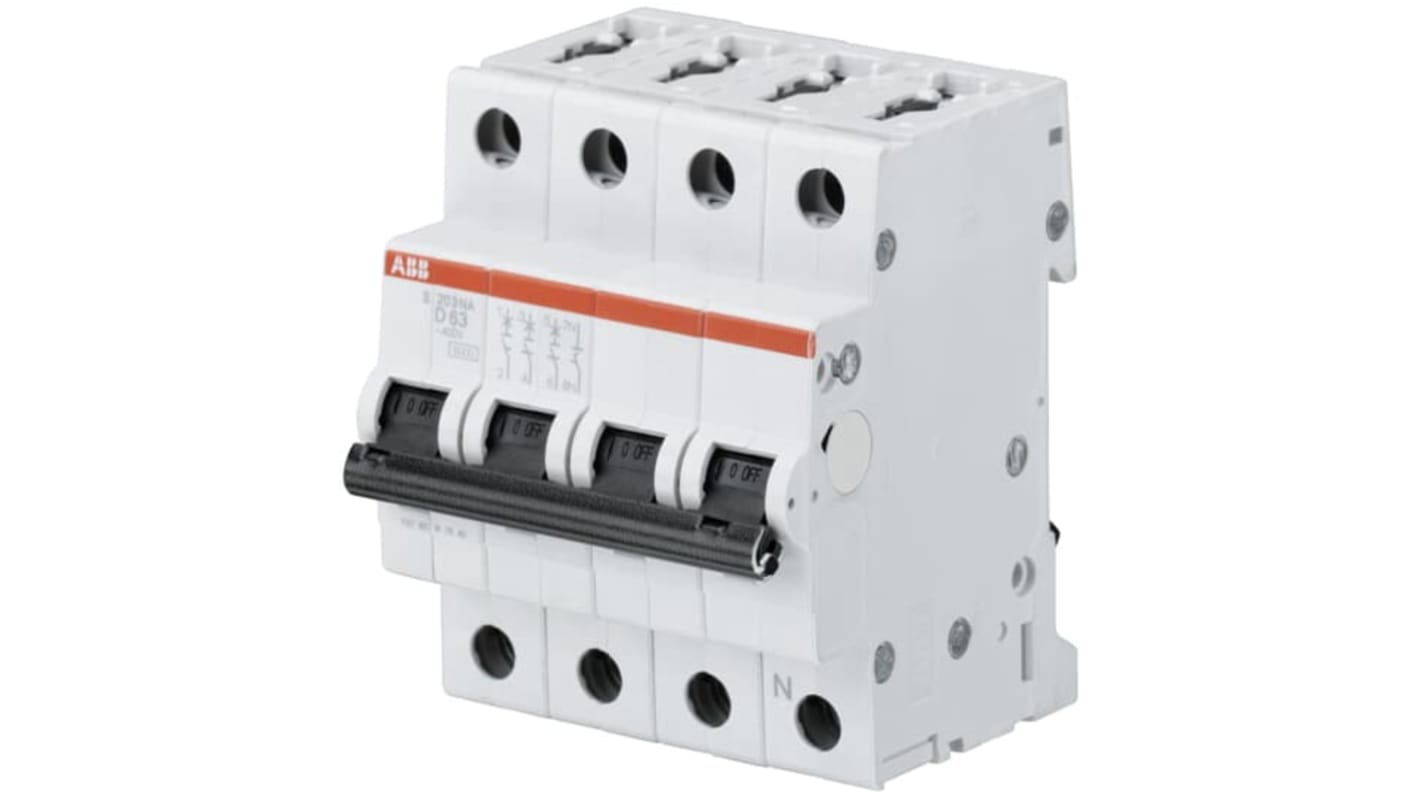

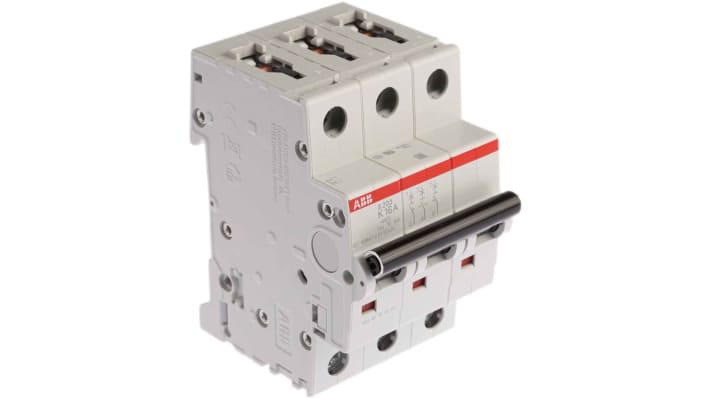

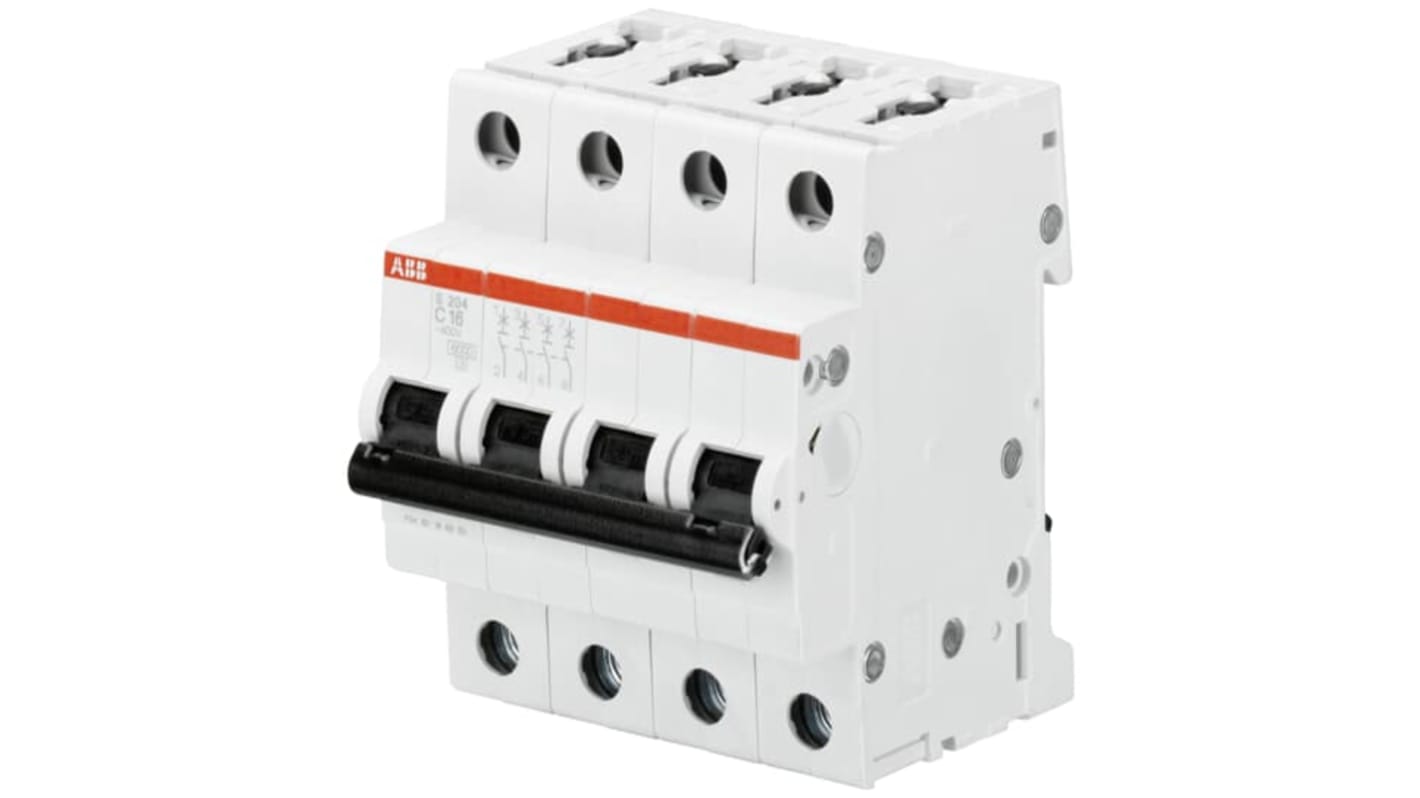

Che interruttore magnetotermico scegliere per proteggere un motore trifase?

Per la protezione di un motore trifase, il parametro di partenza è la corrente nominale del motore indicata sulla targa. L'interruttore deve avere una corrente nominale uguale o di poco superiore a quella del motore, mai significativamente sovradimensionata. La curva di intervento corretta per carichi motore con correnti di spunto elevate - tipicamente da 5 a 8 volte la corrente nominale all'avviamento diretto - è la curva D, che tollera questi picchi senza scattare. La curva C può essere sufficiente per motori con avviamento soft starter o inverter, dove la corrente di spunto è limitata. Il numero di poli deve essere 3P per reti trifase senza neutro protetto. Infine, il potere di interruzione deve essere verificato rispetto alla corrente di cortocircuito prospettica nel punto di installazione, parametro che dipende dalla potenza del trasformatore e dalla lunghezza dei conduttori. Per applicazioni complesse o per la sostituzione di dispositivi esistenti, il team Elexonik verifica questi parametri su richiesta prima di confermare l'ordine.

Qual è la differenza tra un interruttore magnetotermico e un interruttore differenziale?

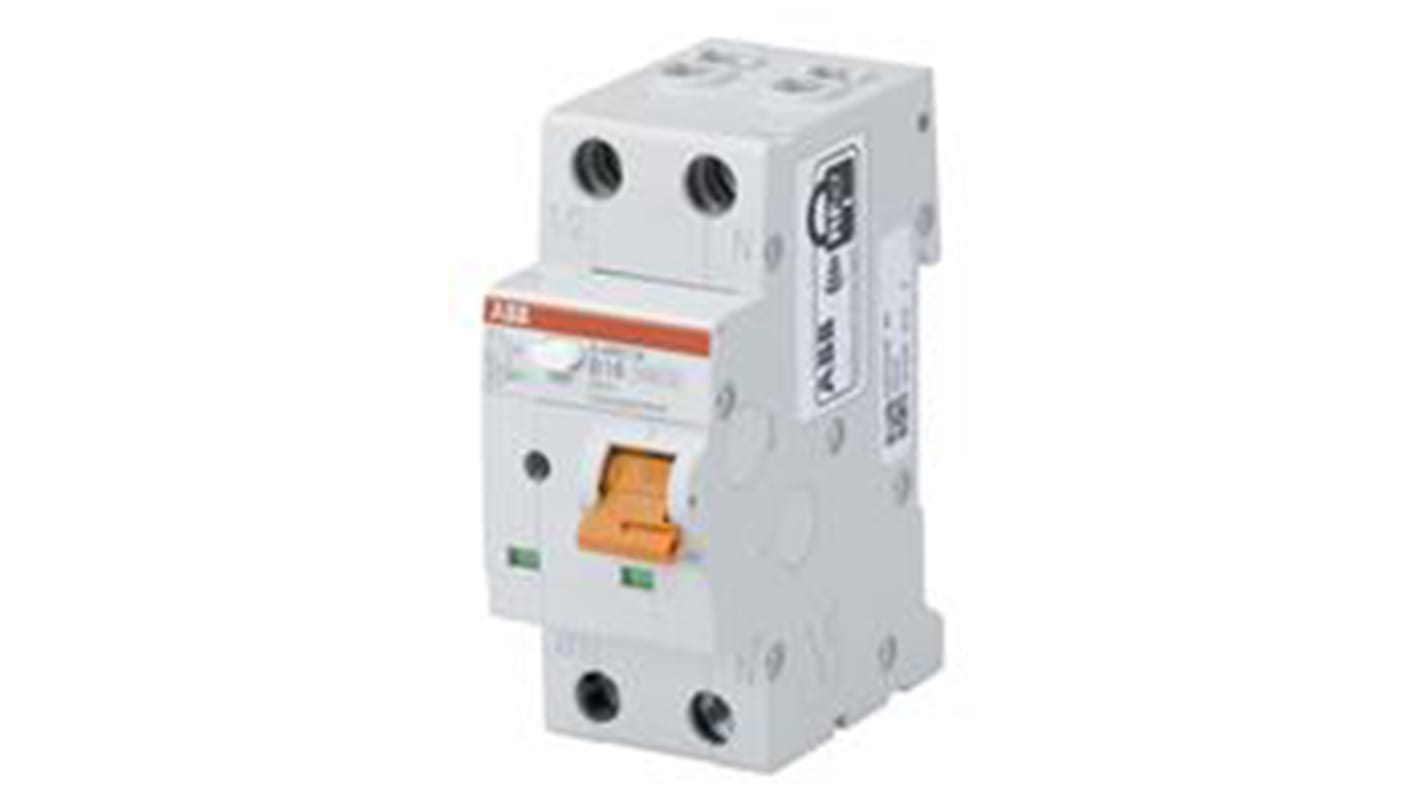

L'interruttore magnetotermico protegge l'impianto da sovracorrenti - sovraccarichi e cortocircuiti - che danneggerebbero i conduttori, i carichi o le apparecchiature. L'interruttore differenziale puro (RCCB) protegge invece le persone dal rischio di folgorazione per contatto indiretto, rilevando le correnti di dispersione verso terra anche di entità molto bassa (tipicamente 30 mA per la protezione delle persone). Le due funzioni sono complementari e distinte: per questo motivo, nella maggior parte degli impianti, i due dispositivi coesistono nello stesso quadro. In alternativa, un interruttore magnetotermico differenziale (RCBO) integra entrambe le funzioni in un unico corpo, riducendo l'ingombro in quadro ma limitando la flessibilità nella gestione selettiva dei guasti.

Cosa significa il valore in kA stampigliato sull'interruttore e come si usa per la selezione?

Il valore in kA indica il potere di interruzione dell'interruttore, ovvero la massima corrente di cortocircuito che il dispositivo è in grado di interrompere in sicurezza senza danneggiarsi. Questo parametro deve essere uguale o superiore alla corrente di cortocircuito prospettica nel punto di installazione. La corrente di cortocircuito prospettica dipende dalla potenza del trasformatore, dall'impedenza di rete e dalla lunghezza e sezione dei conduttori: più ci si avvicina al trasformatore, più alta è la corrente di cortocircuito. Un interruttore con potere di interruzione insufficiente non è in grado di interrompere il guasto in modo sicuro e può danneggiarsi o esplodere. La norma CEI 64-8 richiede che questo parametro sia verificato per ogni dispositivo di protezione installato: la conformità normativa dipende anche da questo aspetto, non solo dalla corrente nominale.

Elexonik può supportare la selezione di un interruttore magnetotermico per un impianto specifico o la sostituzione di un componente fuori produzione?

Sì. Il supporto tecnico pre-vendita di Elexonik è operativo per la verifica di compatibilità, la lettura della sigla prodotto e il confronto tra varianti. Per la sostituzione di interruttori fuori produzione, il team verifica la disponibilità di equivalenti compatibili nella stessa configurazione di corrente nominale, potere di interruzione e numero di poli, e controlla la compatibilità con gli accessori eventualmente già installati sullo stesso dispositivo. Per richieste su impianti con architetture di distribuzione complesse o per ordini che richiedono la verifica della selettività tra più dispositivi, è possibile contattarci tramite la pagina contatti o via WhatsApp prima di effettuare l'ordine.
