Come si sceglie la curva di intervento corretta per un interruttore MCB?

La curva di intervento dell'interruttore MCB determina la soglia minima di corrente alla quale avviene l'intervento magnetico istantaneo. La curva B (soglia 3-5x la corrente nominale) è indicata per carichi con correnti di spunto contenute, come circuiti di illuminazione o carichi puramente resistivi. La curva C (5-10x) è la scelta standard per la maggior parte delle applicazioni industriali e civili. La curva D (10-20x) è necessaria per carichi con elevate correnti di avviamento, come motori elettrici, trasformatori e sistemi UPS. Scegliere una curva inadeguata porta o all'intervento intempestivo in fase di avviamento (curva troppo sensibile) o alla mancata protezione in caso di guasto (curva troppo ritardata).

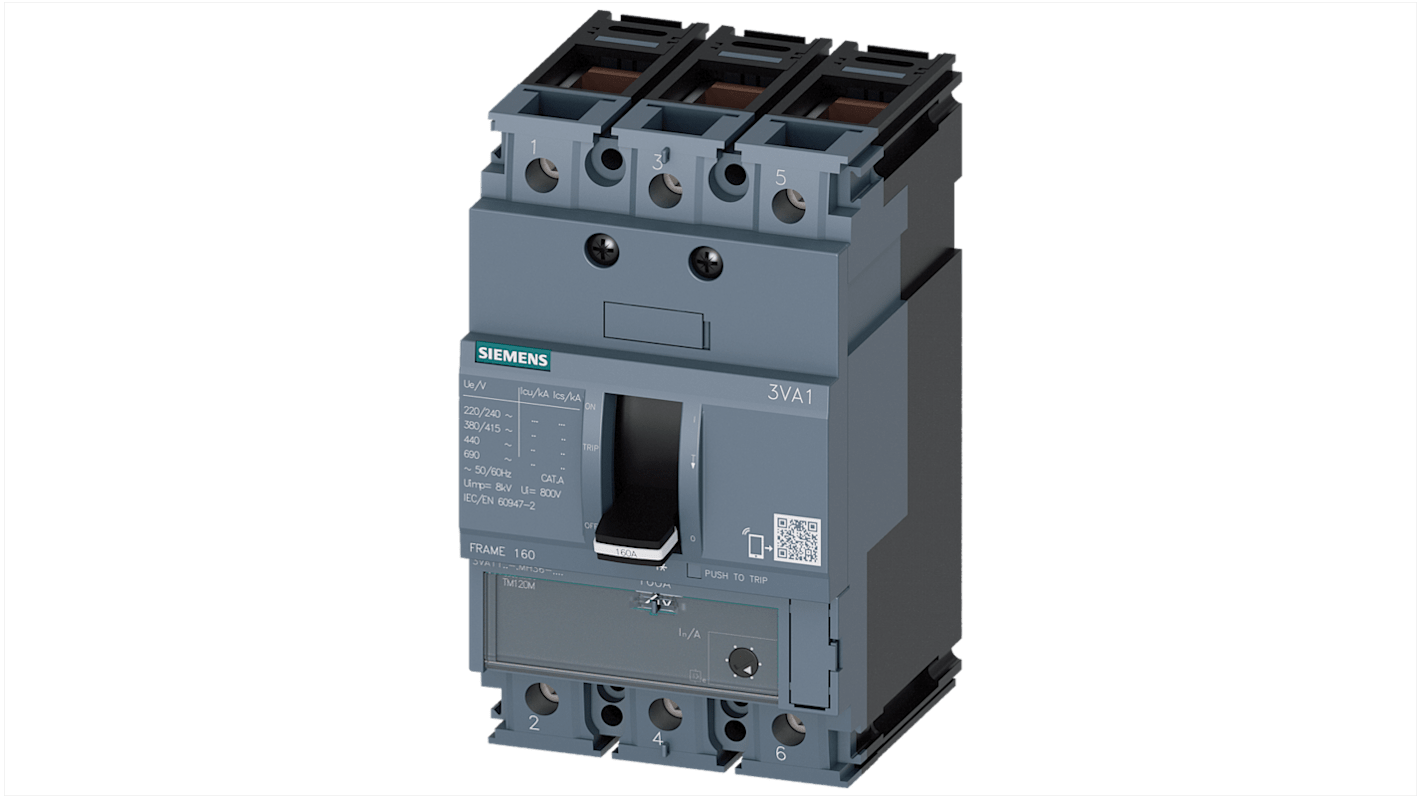

Qual è la differenza tra un interruttore MCB e un MCCB?

L'MCB (Miniature Circuit Breaker) è un interruttore magnetotermico in involucro modulare, con correnti nominali tipicamente fino a 125 A e potere di interruzione adatto ad applicazioni di distribuzione secondaria. Il MCCB (Moulded Case Circuit Breaker) è un interruttore in custodia stampata, dimensionato per correnti nominali più elevate (da alcune decine fino a oltre 1000 A) e con poteri di interruzione superiori, necessari per proteggere linee principali di distribuzione industriale e quadri di potenza. La scelta dipende dalla corrente del circuito da proteggere e dalla corrente di cortocircuito prospettica nel punto di installazione.

Un fusibile può essere sostituito con un interruttore magnetotermico equivalente per corrente nominale?

Non sempre, e non automaticamente. La sostituzione richiede di verificare che il potere di interruzione del magnetotermico sia adeguato alla corrente di cortocircuito nel punto di installazione, che la curva di intervento sia compatibile con il tipo di carico protetto, e che il portafusibile o il supporto esistente sia compatibile con le dimensioni fisiche del nuovo dispositivo. In alcuni casi, la norma applicabile o la progettazione originale del quadro prescrive l'uso del fusibile per ragioni di selettività o di coordinamento con altri dispositivi a valle: in questi contesti la sostituzione diretta non è ammessa senza una verifica di conformità. Il team Elexonik può supportare questa verifica su richiesta.

Come faccio a verificare se un interruttore fuori produzione ha un equivalente compatibile disponibile a catalogo?

Per identificare un equivalente compatibile a un interruttore fuori produzione, è necessario conoscere almeno: corrente nominale, curva di intervento, numero di poli, potere di interruzione e dimensioni fisiche o passo di montaggio su guida DIN. Se disponibile, il codice originale del dispositivo accelera notevolmente la ricerca. Elexonik gestisce queste verifiche direttamente: contattando il supporto tecnico tramite WhatsApp o la pagina contatti, il team controlla la disponibilità di equivalenti funzionali e verifica la compatibilità meccanica con il quadro esistente prima di confermare l'ordine.

Cosa indica la categoria di utilizzo su un fusibile industriale?

La categoria di utilizzo dei fusibili, definita dalla norma IEC 60269, specifica il tipo di protezione offerta in relazione al carico. La categoria gG (general purpose) garantisce la protezione sia da sovraccarichi prolungati sia da cortocircuiti ed è la categoria standard per la protezione generale di circuiti. La categoria gM è ottimizzata per la protezione combinata del cavo e del motore. La categoria aM (accompagnatore di motore) protegge esclusivamente da cortocircuiti e deve essere abbinata a un relè termico per la protezione da sovraccarico. La categoria gPV è specifica per impianti fotovoltaici, con caratteristiche adatte alla corrente continua e alle tensioni tipiche dei sistemi solari. Scegliere la categoria errata può comportare la mancata protezione o l'intervento non selettivo dell'impianto.
