Come si sceglie la sezione corretta di un cavo industriale per un'applicazione specifica?

La sezione del cavo si sceglie in funzione della corrente di impiego, della lunghezza del percorso e del metodo di posa, verificando che la caduta di tensione rimanga entro i limiti ammessi dall'impianto. La norma CEI 64-8 fornisce le tabelle di portata in funzione del metodo di posa (canalina, tubo, aria libera, interrato) e del numero di cavi in parallelo. Un errore frequente consiste nel dimensionare la sezione sulla sola corrente nominale del carico, senza considerare la riduzione di portata dovuta alle condizioni di posa: cavi raggruppati in canaline piene, temperature ambiente superiori a 30 gradi centigradi o posa in tubo interrato riducono significativamente la portata rispetto al valore di targa. Se hai dubbi sulla sezione corretta per la tua applicazione, il team Elexonik può supportarti nella verifica prima dell'ordine.

Qual è la differenza tra un cavo per posa fissa e un cavo per catena portacavi?

Un cavo per posa fissa è costruito per resistere a sollecitazioni meccaniche statiche: flessione occasionale durante l'installazione, ma nessun ciclo di flessione ripetuto in esercizio. Un cavo per catena portacavi, al contrario, è progettato per sopportare milioni di cicli di flessione continua senza che i conduttori interni si fratturino: i fili del conduttore sono di sezione molto ridotta (Classe 6 secondo IEC 60228), la guaina è in materiale altamente flessibile come il poliuretano o il TPE, e il costruttore certifica un raggio di curvatura minimo e un numero di cicli garantiti. Installare un cavo per posa fissa in una catena portacavi in movimento continuo porta tipicamente a rotture interne dei conduttori nel giro di settimane o mesi, con guasti intermittenti difficili da diagnosticare.

Quando è necessario utilizzare un cavo schermato invece di uno non schermato?

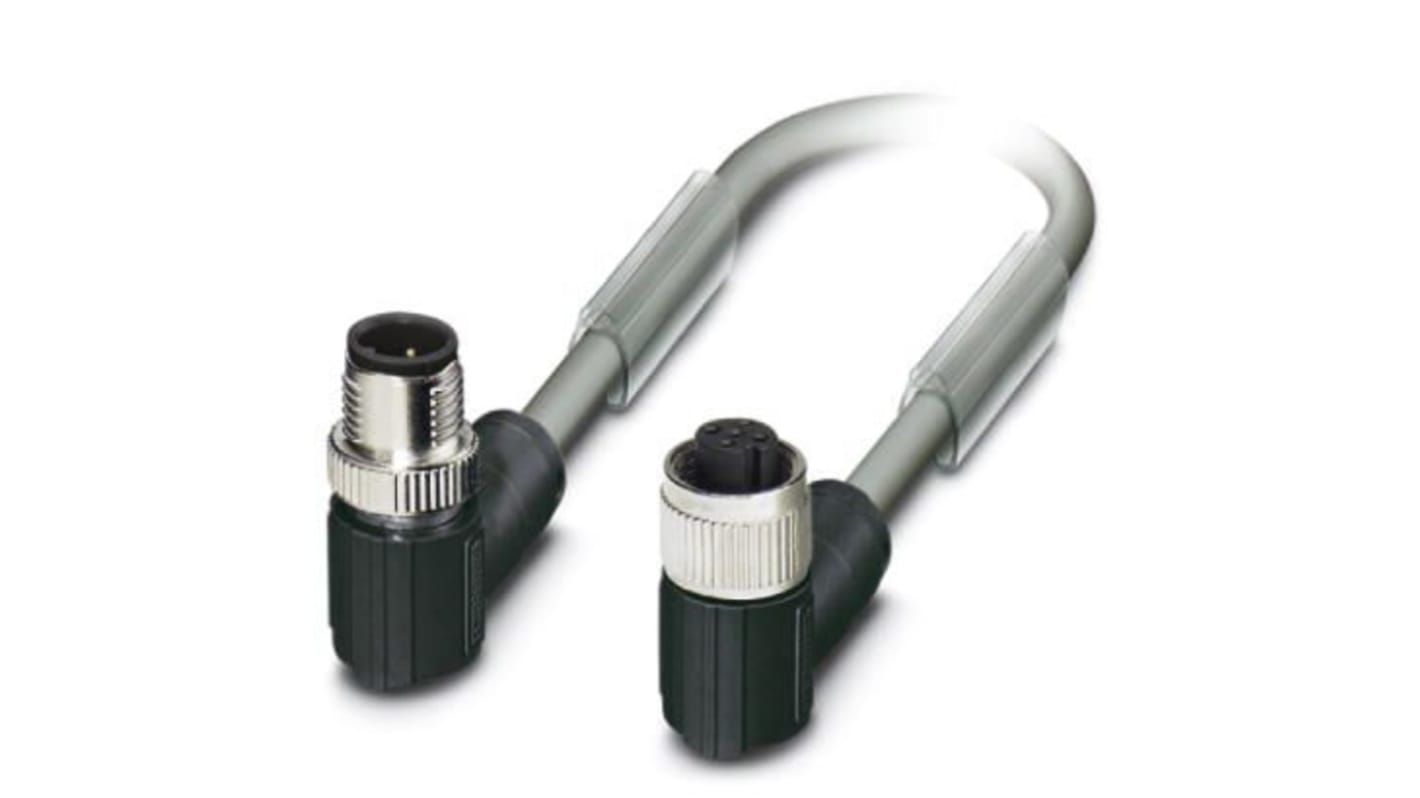

La schermatura è necessaria ogni volta che il cavo trasporta segnali a bassa tensione (ingressi analogici, segnali da sensori, bus di campo) in un ambiente con fonti di disturbo elettromagnetico: inverter, motori in commutazione, cavi di potenza a bordo macchina. La norma IEC 61000 definisce i livelli di immunità ai disturbi EMC e i criteri per valutare la necessità di schermatura in funzione dell'ambiente. In pratica, chi lavora su impianti con inverter a frequenza variabile o con bus di campo come Profibus, CANopen o DeviceNet usa sempre cavi schermati per i segnali di campo, anche quando la distanza è breve. Lo schermo deve essere connesso correttamente a terra su almeno un'estremità (generalmente lato quadro) per essere efficace.

Come si gestisce la sostituzione di un cavo industriale fuori produzione?

La sostituzione di un cavo fuori produzione richiede di identificare non solo la sigla equivalente ma anche la verifica della compatibilità meccanica (diametro esterno, raggio di curvatura, peso al metro) con le canaline, i pressacavi e le catene portacavi già installate. In alcuni casi il cavo sostitutivo ha caratteristiche tecniche superiori ma dimensioni esterne diverse, il che può rendere necessaria la sostituzione anche dei pressacavi. Quando un cliente ci contatta per questo tipo di sostituzione, la prima cosa che verifichiamo è la compatibilità del diametro esterno con i passaggi già presenti e la compatibilità elettrica con i connettori o i terminali in uso. Elexonik gestisce abitualmente ricerche di equivalenti per cavi fuori produzione: puoi contattarci con la sigla originale o le caratteristiche tecniche del cavo da sostituire.

Elexonik offre assistenza tecnica per la selezione di cavi per applicazioni specifiche?

Sì. Il team tecnico Elexonik supporta aziende, installatori e manutentori nella selezione del cavo corretto per applicazioni industriali specifiche: verifica dei parametri tecnici rispetto all'applicazione, confronto tra varianti della stessa famiglia, identificazione di equivalenti per cavi fuori produzione, compatibilità con connettori e componenti già installati. Puoi contattare il supporto tecnico tramite la pagina contatti del sito o direttamente su WhatsApp. Per le spedizioni, i tempi indicativi sono di 3, 5 o 7 giorni lavorativi tramite corriere espresso, in funzione della disponibilità del prodotto.
