Descrizione

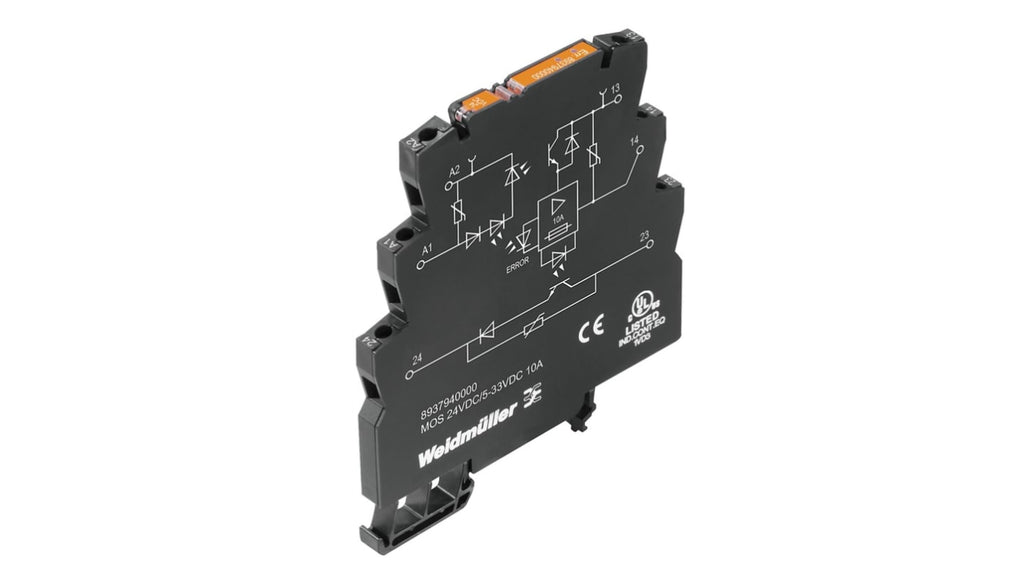

Il relè a stato solido Weidmüller della serie 8937, codice 8937940000, è un dispositivo SPST progettato per il montaggio su guida DIN. Questo relè supporta una corrente di carico massima di 10 A e una tensione di carico fino a 33 V CC, rendendolo adatto per carichi induttivi fino a 10 A a 24 V DC e per carichi DC fino a 300 V. La corrente minima di carico è di 10 mA, mentre la corrente di dispersione allo stato spento è limitata a 1 mA.
Il relè opera in un intervallo di temperatura compreso tra -25 °C e +60 °C, garantendo prestazioni affidabili anche in condizioni estreme. Le dimensioni del dispositivo sono 97.8 x 88.1 x 6.1 mm. È dotato di un'uscita MOSFET e soddisfa gli standard UL per qualità e sicurezza. Progettato per frequenze fino a 550 kHz, il relè è anche idoneo per il disaccoppiamento degli ingressi e delle uscite TTL a 5 V.
Specifiche tecniche
| Corrente di carico massima | 10 A |
| Tipo di montaggio | Guida DIN |
| Tensione di carico massima | 33 V CC |
| Tensione minima di carico | 5 V CC |
| Corrente minima di carico | 10 mA |
| Configurazione contatto | SPST |
| Uscita | MOSFET |
| Tipo di relè | Relè a stato solido |
| Serie | 8937 |
| Dimensioni | 97.8 x 88.1 x 6.1mm |
| Temperatura di esercizio | -25 → +60°C |
| Lunghezza | 6.1mm |
| Corrente di dispersione | 1 mA |
| Massima temperatura operativa | +60°C |
| Altezza | 88.1mm |
| Minima temperatura operativa | -25°C |
| Standard soddisfatti | UL |
| Profondità | 97.8mm |
- Corrente di carico massima: 10 A
- Tipo di montaggio: Guida DIN
- Tensione di carico massima: 33 V CC
- Tensione minima di carico: 5 V CC
- Corrente minima di carico: 10 mA
- Configurazione contatto: SPST
- Uscita: MOSFET
- Tipo di relè: Relè a stato solido
- Serie: 8937
- Dimensioni: 97.8 x 88.1 x 6.1mm
- Temperatura di esercizio: -25 → +60°C
- Lunghezza: 6.1mm
- Corrente di dispersione: 1 mA
- Massima temperatura operativa: +60°C
- Altezza: 88.1mm
- Minima temperatura operativa: -25°C
- Standard soddisfatti: UL
- Profondità: 97.8mm
