Descrizione

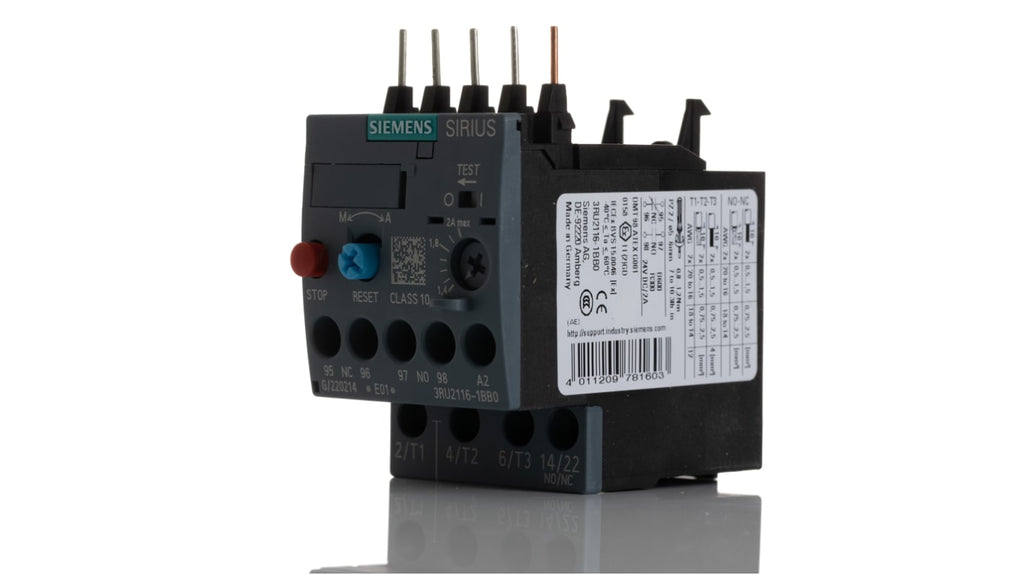

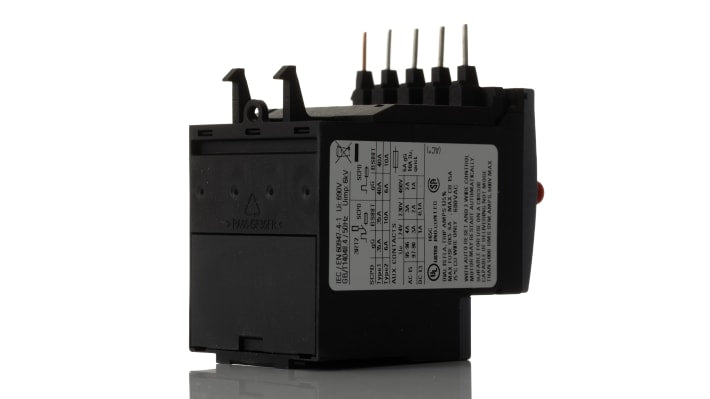

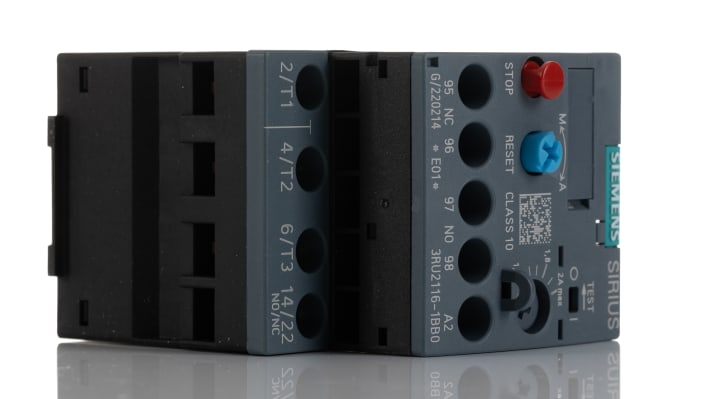

Il relè di sovraccarico Siemens, modello 3RU2116-1BB0, è progettato per monitorare e proteggere le apparecchiature da surriscaldamenti dovuti a sovraccarichi di corrente. Questo dispositivo opera a una tensione d'esercizio di 690 V CA e presenta una configurazione di 1 NO + 1 NC, con un carico nominale motore F.L.C. compreso tra 1,4 e 2 A e una corrente nominale contatto di 2 A.
Le dimensioni compatte di 76 mm (L) x 45 mm (L) x 70 mm (P) e il tipo di montaggio a contattore diretto ne facilitano l'installazione in spazi ristretti. Il grado di protezione IP20 garantisce sicurezza contro il contatto accidentale e la penetrazione di oggetti di dimensioni superiori a 12 mm.
Il relè è dotato di un pulsante di reset manuale e resiste a sovratensioni fino a 6 kV. È operativo in un ampio range di temperature, da -40 °C a +70 °C, rendendolo adatto per condizioni ambientali difficili. I morsetti a vite consentono un collegamento rapido e senza utensili specializzati.
Specifiche tecniche
| Carico nominale motore F.L.C. | 1,4 → 2 A |
| Corrente nominale contatto | 2 A |
| Range | SIRIUS Innovation |
| Configurazione polo | 3P |
| Serie | 3RU |
| Tipo di montaggio | Contattore diretto |
| Potenza nominale | 0,75 W |
| Configurazione stato normale | 1 NO + 1 NC |
| Tipo terminale | Vite |
| Metodo di reset | Automatico, manuale |
| Larghezza | 45mm |
| Numero di contatti ausiliari | 2 |
| Profondità | 73mm |
| Lunghezza | 87mm |
| Minima temperatura operativa | -40°C |
| Massima temperatura operativa | +70°C |
| Range di temperatura operativa | -40 → +70 °C |
| Tensione di alimentazione | 690 V |
| Tensione nominale contatto | 690 V c.a. |
- Carico nominale motore F.L.C.: 1,4 → 2 A
- Corrente nominale contatto: 2 A
- Range: SIRIUS Innovation
- Configurazione polo: 3P
- Serie: 3RU
- Tipo di montaggio: Contattore diretto
- Potenza nominale: 0,75 W
- Configurazione stato normale: 1 NO + 1 NC
- Tipo terminale: Vite
- Metodo di reset: Automatico, manuale
- Larghezza: 45mm
- Numero di contatti ausiliari: 2
- Profondità: 73mm
- Lunghezza: 87mm
- Minima temperatura operativa: -40°C
- Massima temperatura operativa: +70°C
- Range di temperatura operativa: -40 → +70 °C
- Tensione di alimentazione: 690 V
- Tensione nominale contatto: 690 V c.a.
