Descrizione

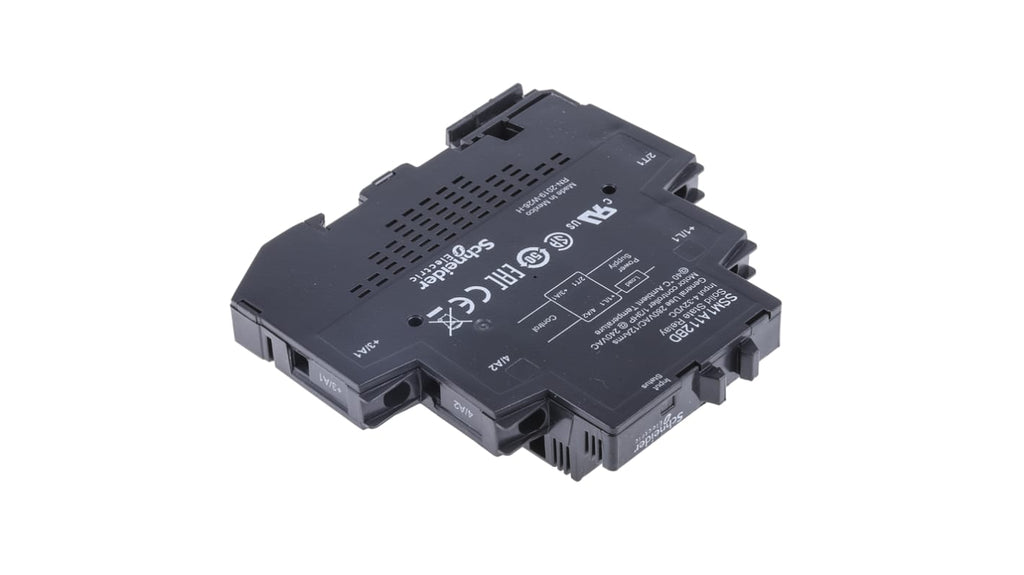

Il relè a stato solido SSM1A112BD di Schneider Electric è progettato per applicazioni di controllo e commutazione del carico. Questo dispositivo modulare, montabile su guida DIN, supporta una corrente di carico massima di 12 A e una tensione di carico massima di 280 V c.a., con una gamma di tensione di carico compresa tra 24 e 280 V c.a. La tensione di controllo varia da 4 a 32 V c.c., con una tensione minima di controllo di 4 V c.c. e una corrente minima di carico di 0,00015 A.
Il relè presenta una configurazione SPST e un'uscita SCR, con un tempo massimo di attivazione di 1/2 ciclo + 1 ms. Le dimensioni del dispositivo sono 18.29 x 83.69 x 87.66 mm, con un design IP20 e dissipatori integrati per una gestione termica efficiente. È operativo in un intervallo di temperatura da -30 a +80 °C e soddisfa gli standard CE, CSA e UL. La corrente di dispersione è di 0,1 mA e la capacità è di 10 pF.
Specifiche tecniche
| Corrente di carico massima | 12 A |
| Tipo di montaggio | Guida DIN |
| Tensione di carico massima | 280 V c.a. |
| Tensione minima di carico | 24 V c.a. |
| Tensione di controllo massima | 32 V c.c. |
| Tensione minima di controllo | 4 V c.c. |
| Tipo switching | c.a. |
| Gamma tensione di controllo | 4 → 32 V c.c. |
| Corrente minima di carico | 0,00015 A |
| Numero di poli | 1 |
| Configurazione contatto | SPST |
| Tipo di terminale | Vite |
| Uscita | SCR |
| Tipo di relè | Relè a canale singolo |
| Tempo max. di attivazione | 1/2 ciclo + 1 ms |
| Gamma di tensione di carico | 24 → 280V ca |
| Serie | Harmony Relay |
| Dimensioni | 18.29 x 83.69 x 87.66mm |
| Standard soddisfatti | CE, CSA, UL |
| Caratteristiche speciali | Dissipatori integrati per un'efficiente gestione termica e un risparmio di spazio |
| Temperatura di esercizio | -30 → +80°C |
| Lunghezza | 18.3mm |
| Profondità | 83.7mm |
| Corrente di dispersione | 0,1 mA |
| Altezza | 87.7mm |
| Capacità | 10pF |
- Corrente di carico massima: 12 A
- Tipo di montaggio: Guida DIN
- Tensione di carico massima: 280 V c.a.
- Tensione minima di carico: 24 V c.a.
- Tensione di controllo massima: 32 V c.c.
- Tensione minima di controllo: 4 V c.c.
- Tipo switching: c.a.
- Gamma tensione di controllo: 4 → 32 V c.c.
- Corrente minima di carico: 0,00015 A
- Numero di poli: 1
- Configurazione contatto: SPST
- Tipo di terminale: Vite
- Uscita: SCR
- Tipo di relè: Relè a canale singolo
- Tempo max. di attivazione: 1/2 ciclo + 1 ms
- Gamma di tensione di carico: 24 → 280V ca
- Serie: Harmony Relay
- Dimensioni: 18.29 x 83.69 x 87.66mm
- Standard soddisfatti: CE, CSA, UL
- Caratteristiche speciali: Dissipatori integrati per un'efficiente gestione termica e un risparmio di spazio
- Temperatura di esercizio: -30 → +80°C
- Lunghezza: 18.3mm
- Profondità: 83.7mm
- Corrente di dispersione: 0,1 mA
- Altezza: 87.7mm
- Capacità: 10pF
