Descrizione

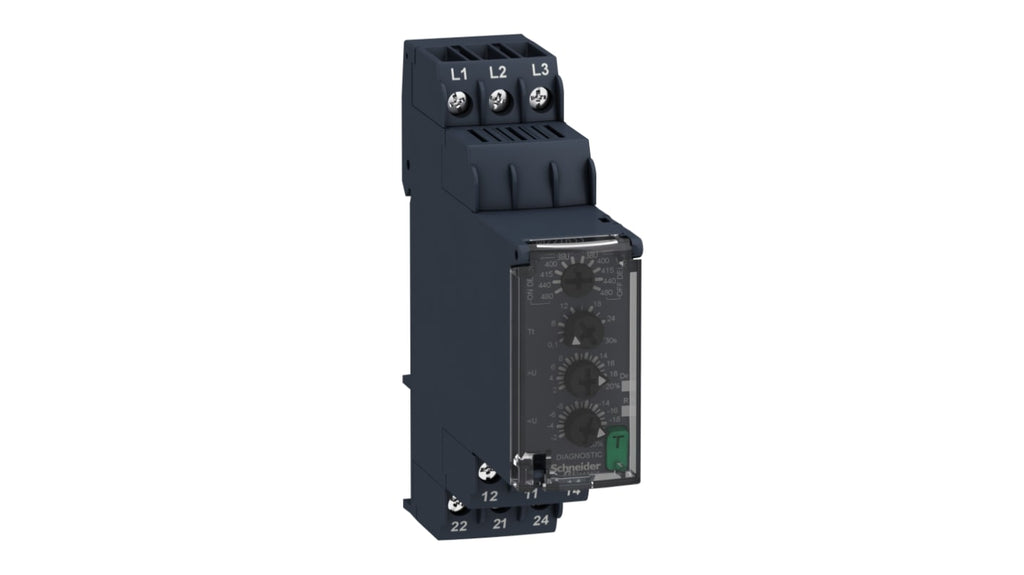

Relè di monitoraggio multifunzionale per applicazioni trifase, configurazione DPDT, tensione operativa da 380 a 480 V AC, capacità di commutazione 2000 VA, ritardo regolabile da 0,1 a 30 s, montaggio su guida DIN da 35 mm, temperatura operativa da -20 a +60 gradi Celsius, dimensioni 22,9 x 79,5 x 90 mm, dotato di coperchio sigillabile e indicatori LED per stato e guasti.
Specifiche tecniche
| Applicazione di controllo | Fase, tensione |
| Fase elettrica | 3 |
| Configurazione contatto | DPDT |
| Gamma di sensibilità alla tensione | 380 → 480V ca |
| Sensibilità alla tensione | Sovratensione, Sottotensione |
| Tipo di montaggio | Guida DIN |
| Sensibilità fase | Errore di fase, Sequenza di fase |
| Ritardo | 0,1 → 30s |
| Gamma di frequenza | 50 → 60Hz |
| Serie | Harmony Control |
| Temperatura di esercizio | +60°C |
| Tipo di terminale | Vite |
| Numero di poli | 2 |
| Minima temperatura operativa | -20°C |
| Larghezza | 79.5mm |
| Massima temperatura operativa | +60°C |
| Dimensioni | 22.9 x 79.5 x 90mm |
| Gamma di corrente | 10mA |
| Tensione massima rilevata | 480V ca |
| Tensione minima rilevata | 380V ca |
| Altezza | 90mm |
| Lunghezza | 22.9mm |
- Applicazione di controllo: Fase, tensione
- Fase elettrica: 3
- Configurazione contatto: DPDT
- Gamma di sensibilità alla tensione: 380 → 480V ca
- Sensibilità alla tensione: Sovratensione, Sottotensione
- Tipo di montaggio: Guida DIN
- Sensibilità fase: Errore di fase, Sequenza di fase
- Ritardo: 0,1 → 30s
- Gamma di frequenza: 50 → 60Hz
- Serie: Harmony Control
- Temperatura di esercizio: +60°C
- Tipo di terminale: Vite
- Numero di poli: 2
- Minima temperatura operativa: -20°C
- Larghezza: 79.5mm
- Massima temperatura operativa: +60°C
- Dimensioni: 22.9 x 79.5 x 90mm
- Gamma di corrente: 10mA
- Tensione massima rilevata: 480V ca
- Tensione minima rilevata: 380V ca
- Altezza: 90mm
- Lunghezza: 22.9mm
