Descrizione

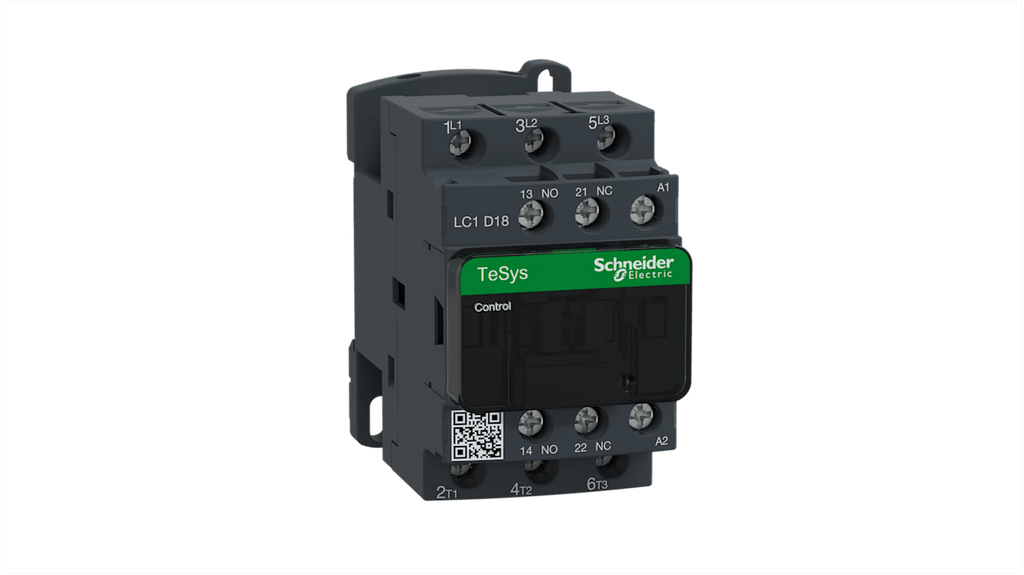

Il contattore Schneider Electric, serie LC1D, è un dispositivo di controllo elettrico progettato per applicazioni industriali. Questo modello presenta una configurazione a 3 poli con 3 contatti normalmente aperti (NA) e una corrente nominale di 18 A. La tensione della bobina è di 400 V in corrente alternata (c.a.), mentre la tensione nominale del contatto è di 690 V c.a./c.c.
Il contattore è dotato di contatti ausiliari incorporati, con una configurazione di 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC). I terminali a vite offrono una protezione per le dita IP20 e sono marcati per l'uso sia in Nord America che a livello internazionale.
Le dimensioni del contattore sono 77 mm di lunghezza, 45 mm di larghezza e 86 mm di profondità. È progettato per un montaggio a pannello con viti o su guida DIN. La gamma TeSys D utilizza un movimento di traslazione lineare per garantire una doppia interruzione dei poli, e include accessori facilmente installabili come blocchi di contatti ausiliari e moduli di interfaccia.
Specifiche tecniche
| Tensione bobina | 400 V c.a. |
| Numero di poli | 3 |
| Tensione nominale contatto | 690 V c.a./c.c. |
| Corrente nominale contatto | 18 A |
| Range | TeSys D |
| Serie | LC1D |
| Configurazione stato normale | 3 NA |
| Configurazione contatti ausiliari | 1NO + 1NC |
| Numero di contatti ausiliari | 2 |
| Tipo terminale | Vite |
| Lunghezza | 77mm |
| Larghezza | 45mm |
| Profondità | 86mm |
- Tensione bobina: 400 V c.a.
- Numero di poli: 3
- Tensione nominale contatto: 690 V c.a./c.c.
- Corrente nominale contatto: 18 A
- Range: TeSys D
- Serie: LC1D
- Configurazione stato normale: 3 NA
- Configurazione contatti ausiliari: 1NO + 1NC
- Numero di contatti ausiliari: 2
- Tipo terminale: Vite
- Lunghezza: 77mm
- Larghezza: 45mm
- Profondità: 86mm
