Maggiori dettagli
Descrizione

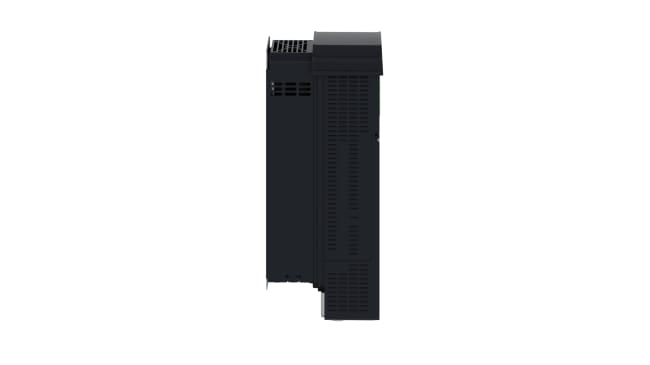

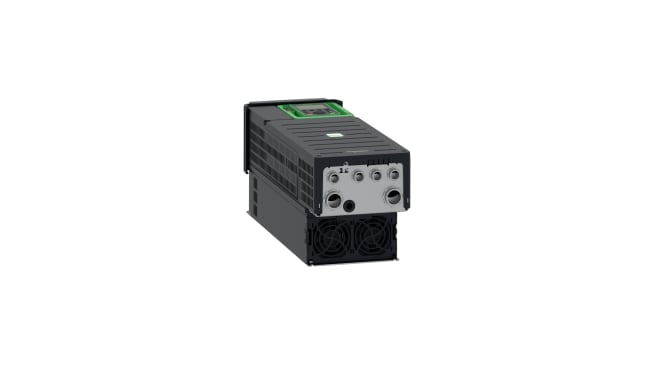

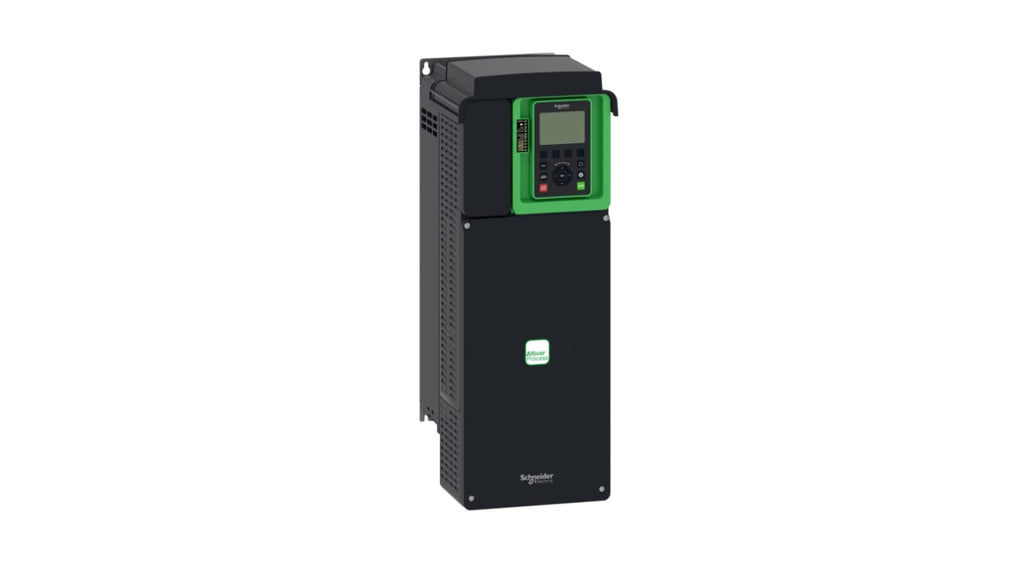

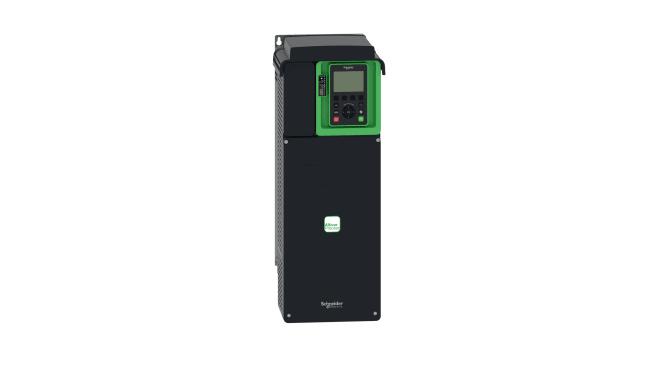

Inverter a frequenza variabile Schneider Electric, potenza nominale 22 kW, tensione 380-480 V CA, trifase, frequenza di uscita 0.1-500 Hz, grado di protezione IP21, montaggio a pannello, comunicazione field bus Profibus, manutenzione predittiva dinamica, gestione dell'energia, interfaccia Ethernet, dimensioni 546x211x232 mm, conforme a EN/IEC 61800-3, certificazione ATEX. Codice costruttore ATV630D22N4.
Specifiche tecniche
| Potenza nominale | 22 kW |
| Fase | 3 |
| Tensione di alimentazione | 380 → 480 V CA |
| Corrente nominale | 39,2 A, 46,3 A |
| Serie | ATV 630 |
| Per uso con | Motori asincroni, motori sincroni |
| Tipo di comunicazione field bus | Profibus |
| Grado IP | IP21 |
| Frequenza di uscita | 0.1 → 500Hz |
| STO | Sì |
| Tipo di azionamento | Velocità variabile |
| Tipo di montaggio | Montaggio a pannello |
| Filtro incluso | Sì |
| Pannello di controllo | Sì |
| Larghezza complessiva | 546mm |
| Lunghezza complessiva | 211mm |
| Funzione | Unità di controllo |
| Profondità complessiva | 232mm |
| Caratteristiche speciali | 3 codici QR, manutenzione preventiva dinamica, gestione dell'energia (misurazione di potenza integrata), porta Ethernet con server Web integrato, comunicazione semplificata |
| Interfaccia | Ethernet, RS |
| Standard soddisfatti | EN/IEC 61800-3, EN/IEC 61800-3 ambiente 1 categoria C2, EN/IEC 61800-3 ambiente 2 categoria C3, EN/IEC 61800-5-1, IEC 60721-3, IEC 61000-3-12, IEC 61508, UL508C |
| Certificazione area pericolosa | ATEX |
- Potenza nominale: 22 kW
- Fase: 3
- Tensione di alimentazione: 380 → 480 V CA
- Corrente nominale: 39,2 A, 46,3 A
- Serie: ATV 630
- Per uso con: Motori asincroni, motori sincroni
- Tipo di comunicazione field bus: Profibus
- Grado IP: IP21
- Frequenza di uscita: 0.1 → 500Hz
- STO: Sì
- Tipo di azionamento: Velocità variabile
- Tipo di montaggio: Montaggio a pannello
- Filtro incluso: Sì
- Pannello di controllo: Sì
- Larghezza complessiva: 546mm
- Lunghezza complessiva: 211mm
- Funzione: Unità di controllo
- Profondità complessiva: 232mm
- Caratteristiche speciali: 3 codici QR, manutenzione preventiva dinamica, gestione dell'energia (misurazione di potenza integrata), porta Ethernet con server Web integrato, comunicazione semplificata
- Interfaccia: Ethernet, RS
- Standard soddisfatti: EN/IEC 61800-3, EN/IEC 61800-3 ambiente 1 categoria C2, EN/IEC 61800-3 ambiente 2 categoria C3, EN/IEC 61800-5-1, IEC 60721-3, IEC 61000-3-12, IEC 61508, UL508C
- Certificazione area pericolosa: ATEX
