Maggiori dettagli
Descrizione

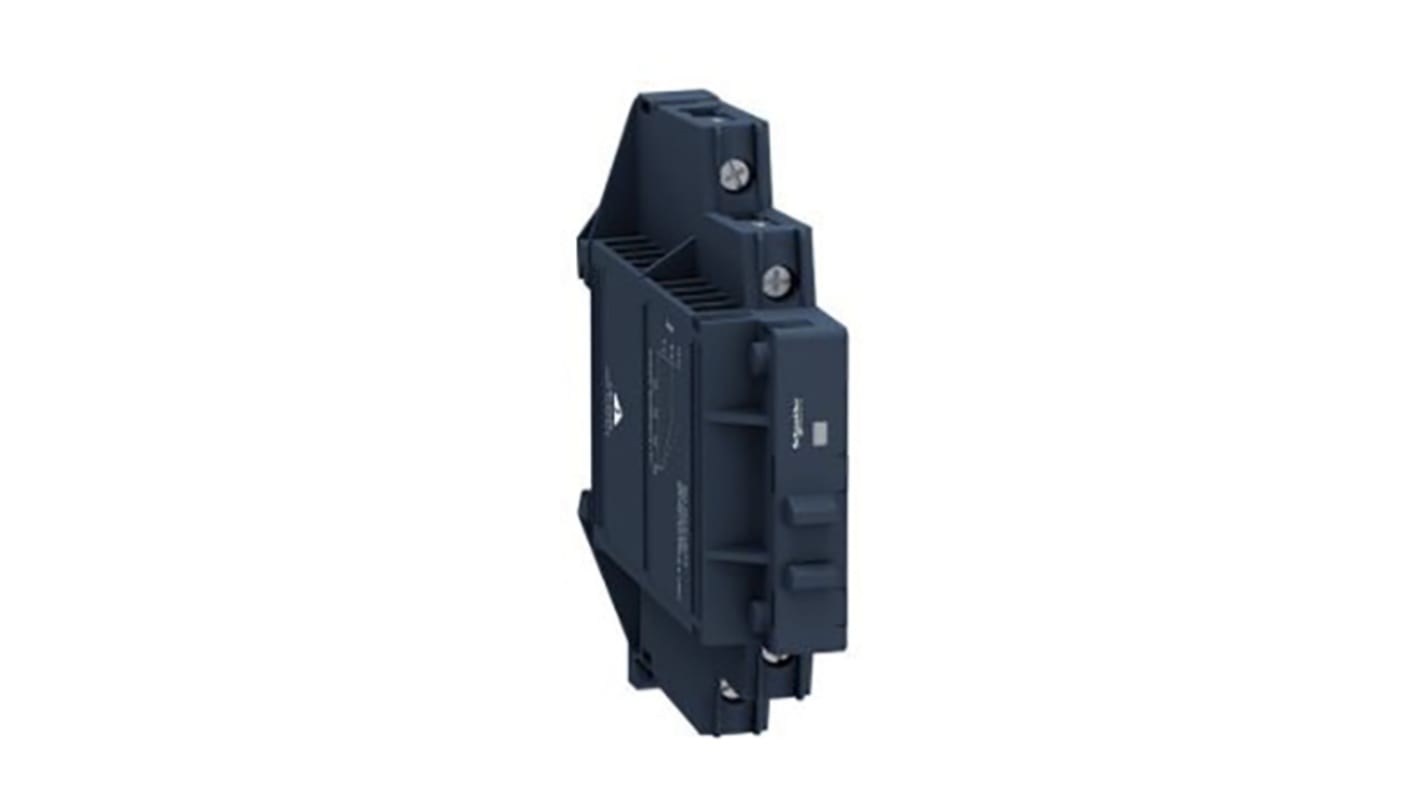

Il relè a stato solido SSM1D312BD di Schneider Electric è progettato per applicazioni di controllo e commutazione del carico. Questo relè modulare della serie Zelio è montabile su guida DIN e supporta una corrente di carico massima di 12 A con una tensione di carico massima di 100 V c.c. e una tensione minima di carico di 1 V c.c. La tensione di controllo varia da 4 a 32 V c.c., con una corrente minima di carico di 0,0025 A. La configurazione del contatto è SPST e l'uscita è realizzata tramite MOSFET.
Le dimensioni del relè sono 18,29 x 83,69 x 87,66 mm, con una profondità di 83,7 mm e un'altezza di 87,7 mm. Il tempo massimo di attivazione è di 0,6 ms e la corrente di dispersione è di 0,1 mA. Il dispositivo opera in un intervallo di temperatura da -30 a +80 °C e presenta dissipatori integrati per una gestione termica efficiente. È conforme agli standard CE, CSA e UL, garantendo resistenza agli urti, alle vibrazioni e alla contaminazione.
Specifiche tecniche
| Corrente di carico massima | 12 A |
| Tipo di montaggio | Guida DIN |
| Tensione di carico massima | 100V c.c. |
| Tensione minima di carico | 1 V c.c. |
| Tensione di controllo massima | 32 V c.c. |
| Tensione minima di controllo | 4 V c.c. |
| Tipo switching | c.c. |
| Gamma tensione di controllo | 4 → 32 V c.c. |
| Corrente minima di carico | 0,0025 A |
| Numero di poli | 1 |
| Configurazione contatto | SPST |
| Tipo di terminale | Vite |
| Uscita | MOSFET |
| Tipo di relè | Relè a canale singolo |
| Gamma di tensione di carico | 1 → 100V cc |
| Serie | Harmony Relay |
| Tempo max. di attivazione | 0,6ms |
| Dimensioni | 18.29 x 83.69 x 87.66mm |
| Profondità | 83.7mm |
| Altezza | 87.7mm |
| Corrente di dispersione | 0,1 mA |
| Lunghezza | 18.3mm |
| Capacità | 10pF |
| Temperatura di esercizio | -30 → +80°C |
| Caratteristiche speciali | Dissipatori integrati per un'efficiente gestione termica e un risparmio di spazio |
| Standard soddisfatti | CE, CSA, UL |
- Corrente di carico massima: 12 A
- Tipo di montaggio: Guida DIN
- Tensione di carico massima: 100V c.c.
- Tensione minima di carico: 1 V c.c.
- Tensione di controllo massima: 32 V c.c.
- Tensione minima di controllo: 4 V c.c.
- Tipo switching: c.c.
- Gamma tensione di controllo: 4 → 32 V c.c.
- Corrente minima di carico: 0,0025 A
- Numero di poli: 1
- Configurazione contatto: SPST
- Tipo di terminale: Vite
- Uscita: MOSFET
- Tipo di relè: Relè a canale singolo
- Gamma di tensione di carico: 1 → 100V cc
- Serie: Harmony Relay
- Tempo max. di attivazione: 0,6ms
- Dimensioni: 18.29 x 83.69 x 87.66mm
- Profondità: 83.7mm
- Altezza: 87.7mm
- Corrente di dispersione: 0,1 mA
- Lunghezza: 18.3mm
- Capacità: 10pF
- Temperatura di esercizio: -30 → +80°C
- Caratteristiche speciali: Dissipatori integrati per un'efficiente gestione termica e un risparmio di spazio
- Standard soddisfatti: CE, CSA, UL
