Descrizione

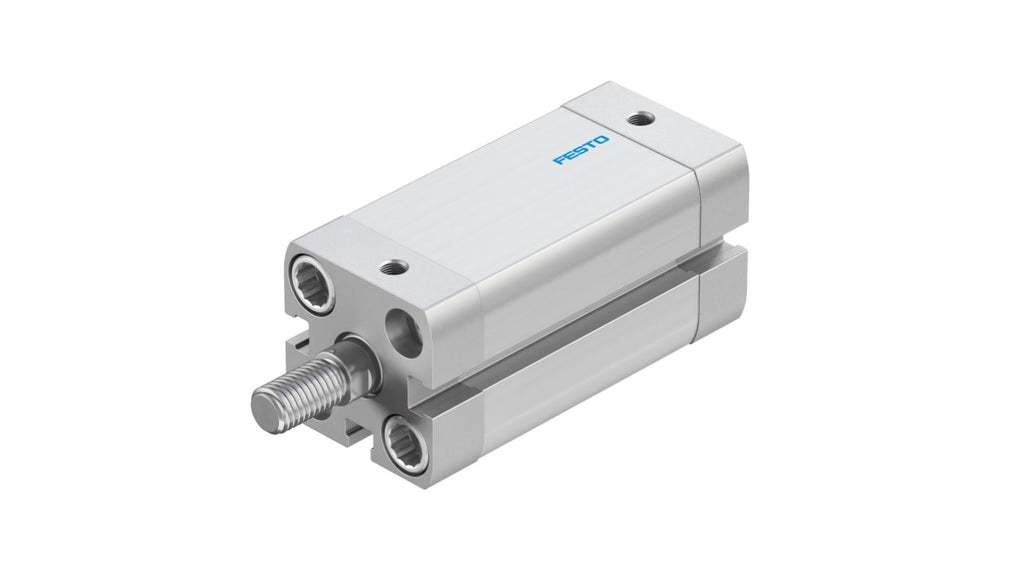

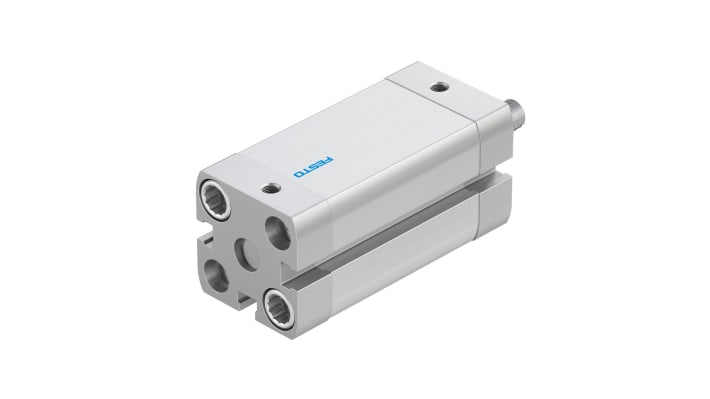

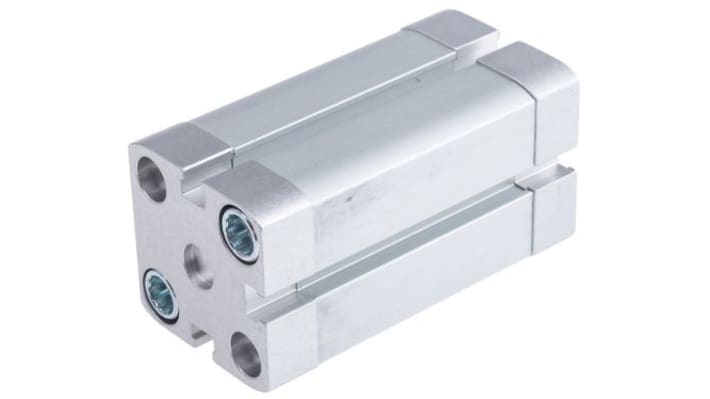

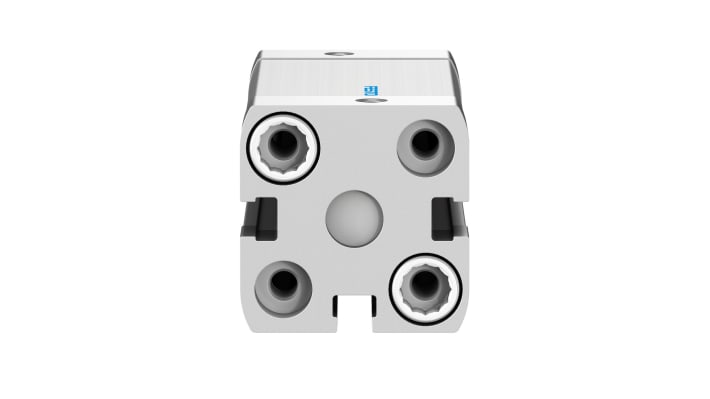

Cilindro pneumatico a doppio effetto, foro da 20mm, corsa 40mm, collegamento M5, pressione operativa massima 10 bar. Realizzato in lega di alluminio forgiato, con guarnizioni TPE-U resistenti all'usura. Dimensioni 35.5 x 35.5 x 82.5mm, intervallo di temperatura da -20 a +80 gradi. Standard ISO 21287, VDMA 24364-B1/B2-L. Anelli ammortizzatori per riduzione di rumore e vibrazioni. Codice costruttore ADN-20-40-A-P-A.
Specifiche tecniche
| Marchio | Festo |
| Serie del produttore | ADN |
| Modello p | 536240 |
| Corsa | 40mm |
| Foro | 20mm |
| Azione | Doppio |
| Collegamento pneumatico | M5 |
| Attacco | M5 |
| Genere di filettatura dello stelo del pistone | Maschio |
| Tipo di ammortizzamento | Anelli ammortizzatori |
| Dimensioni | 35.5 x 35.5 x 82.5mm |
| Lunghezza | 82.5mm |
| Larghezza | 35.5mm |
| Altezza | 35.5mm |
| Pressione operativa massima | 10 bar |
| Standard ISO | 21287 |
| Massima temperatura operativa | +80°C |
| Minima temperatura operativa | -20°C |
| Standard VDMA | 24364-B1/B2-L |
| Carico intervallo di corsa | 21g @ bobina da 10 mm |
| Peso di prova | Bobina di arresto 131g @ 0 mm |
| Serie del produttoreADN | Modello p536240 |
| Corsa40mm | Foro20mm |
| AzioneDoppio | Collegamento pneumaticoM5 |
| AttaccoM5 | Genere di filettatura dello stelo del pistoneMaschio |
| Tipo di ammortizzamentoAnelli ammortizzatori | Dimensioni35.5 x 35.5 x 82.5mm |
| Lunghezza82.5mm | Larghezza35.5mm |
| Altezza35.5mm | Pressione operativa massima10 bar |
| Standard ISO21287 | Massima temperatura operativa+80°C |
| Minima temperatura operativa-20°C | Standard VDMA24364-B1/B2-L |
| Carico intervallo di corsa21g @ bobina da 10 mm | Peso di provaBobina di arresto 131g @ 0 mm |
- Marchio: Festo
- Serie del produttore: ADN
- Modello p: 536240
- Corsa: 40mm
- Foro: 20mm
- Azione: Doppio
- Collegamento pneumatico: M5
- Attacco: M5
- Genere di filettatura dello stelo del pistone: Maschio
- Tipo di ammortizzamento: Anelli ammortizzatori
- Dimensioni: 35.5 x 35.5 x 82.5mm
- Lunghezza: 82.5mm
- Larghezza: 35.5mm
- Altezza: 35.5mm
- Pressione operativa massima: 10 bar
- Standard ISO: 21287
- Massima temperatura operativa: +80°C
- Minima temperatura operativa: -20°C
- Standard VDMA: 24364-B1/B2-L
- Carico intervallo di corsa: 21g @ bobina da 10 mm
- Peso di prova: Bobina di arresto 131g @ 0 mm
- Serie del produttoreADN: Modello p536240
- Corsa40mm: Foro20mm
- AzioneDoppio: Collegamento pneumaticoM5
- AttaccoM5: Genere di filettatura dello stelo del pistoneMaschio
- Tipo di ammortizzamentoAnelli ammortizzatori: Dimensioni35.5 x 35.5 x 82.5mm
- Lunghezza82.5mm: Larghezza35.5mm
- Altezza35.5mm: Pressione operativa massima10 bar
- Standard ISO21287: Massima temperatura operativa+80°C
- Minima temperatura operativa-20°C: Standard VDMA24364-B1/B2-L
- Carico intervallo di corsa21g @ bobina da 10 mm: Peso di provaBobina di arresto 131g @ 0 mm
