La gamma XPSUDN di moduli relè di sicurezza è progettata per proteggere sia l'utente che la macchina, interrompendo immediatamente i movimenti pericolosi su richiesta dell'utente o in caso di anomalie nel circuito di sicurezza. Questi relè sono principalmente impiegati in applicazioni di monitoraggio, come:

• controllo dei circuiti di arresto di emergenza
• attivazione di interruttori tramite dispositivi di protezione
• interruttori di sicurezza meccanici
• interruttori magnetici con contatti bivalenti o 2 NC
• interruttori di prossimità con contatti antivalenti
• sensori PNP
• interruttori di sicurezza RFID
• barriere fotoelettriche di tipo 4

Caratteristiche e vantaggi:

• configurazione delle funzioni tramite selettori frontali
• uscita diagnostica a stato solido con informazioni di stato complete per facilitare la manutenzione
• possibilità di monitorare più contatti bivalenti collegandoli con un NC in serie e un NO in parallelo
• 16 LED frontali indicano lo stato del circuito di monitoraggio
• 32 terminali con collegamento di espansione sicuro
• blocchi terminali rimovibili per il tipo di connessione
• avvii automatici, manuali e monitorati
• 6 ingressi di sicurezza con 7 uscite a impulsi configurabili ON/OFF
• 1 uscita diagnostica a stato solido con informazioni di stato complete

Uscite di sicurezza:

• 3 NA + 1 NC

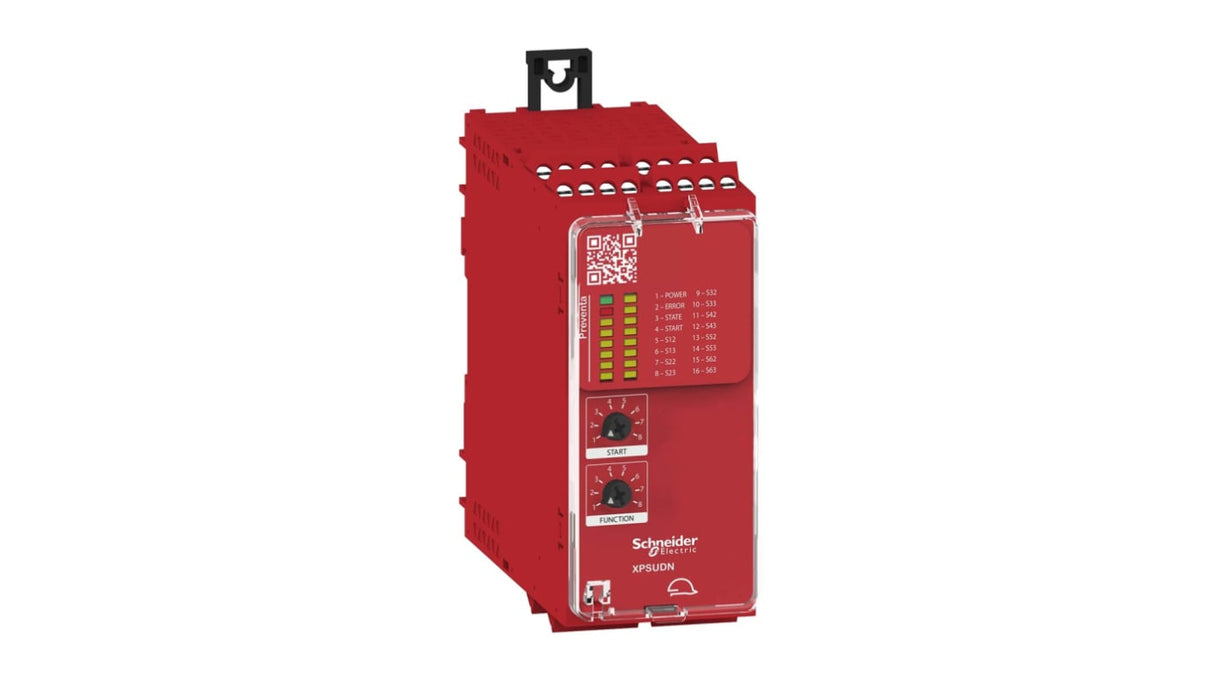

Modulo di sicurezza Preventa Schneider Electric - XPSUDN13AP:

• livelli di sicurezza del relè: può raggiungere PL e/categoria 4 per il contatto NA conforme a ISO 13849-1, SILCL 3 per il contatto NA conforme a IEC 62061, SIL 3 per il contatto NA conforme a IEC 61508, PL c/categoria 1 per il contatto NC conforme a ISO 13849-1, SILCL 1 per il contatto NC conforme a IEC 62061 e SIL 1 per il contatto NC conforme a IEC 61508
• coppia NC, coppia PNP, coppia antivalente e tipo di circuito elettrico a coppia OSSD
• parte della gamma di automazione di sicurezza Preventa
• tensione di alimentazione nominale di 24 V CA - 15...10% e 24 V CC - 20...20%
• dotato di protezione interna ed elettronica degli ingressi
• monitoraggio dell'interruttore magnetico
• interruttore RFID
